Радиоприемник на базе «Туриста»

Шандор Рожа, Радио №12/1965, ст.37

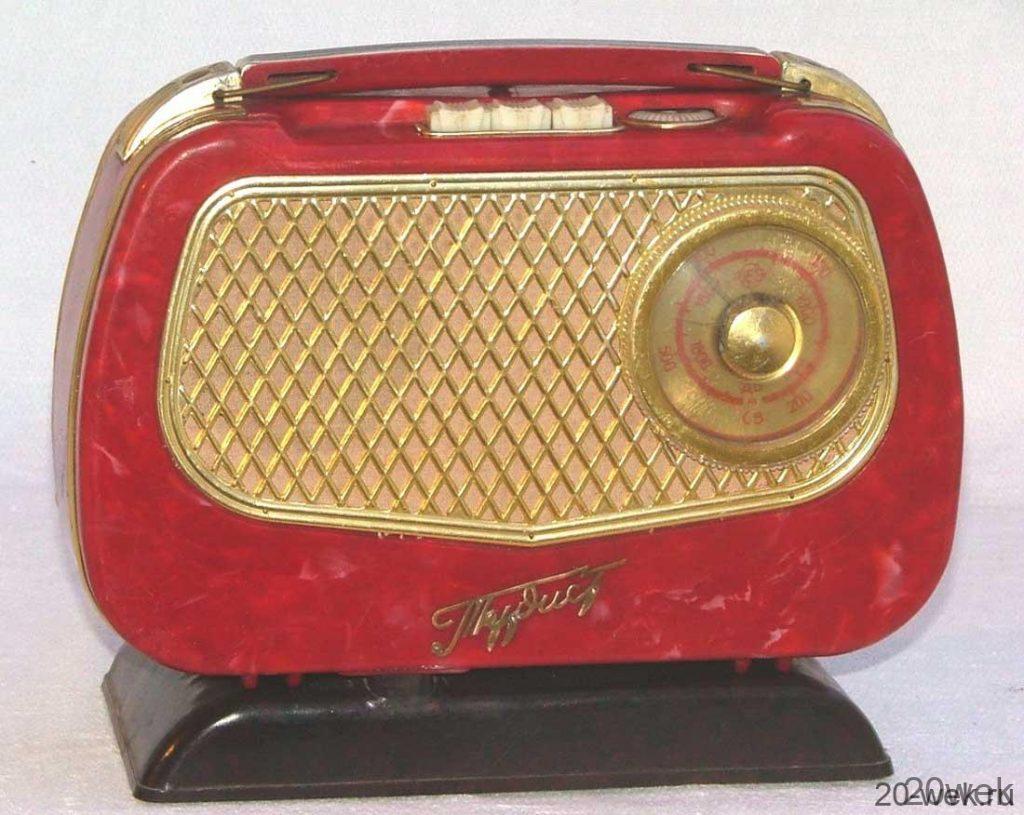

В Венгерской Народной Респуб­лике, так же как и в СССР, в свое время был широко рас­пространен приемник «Турист». Этот приемник легко может быть переде­лан на транзисторы с использова­нием почти всех деталей лампового варианта.

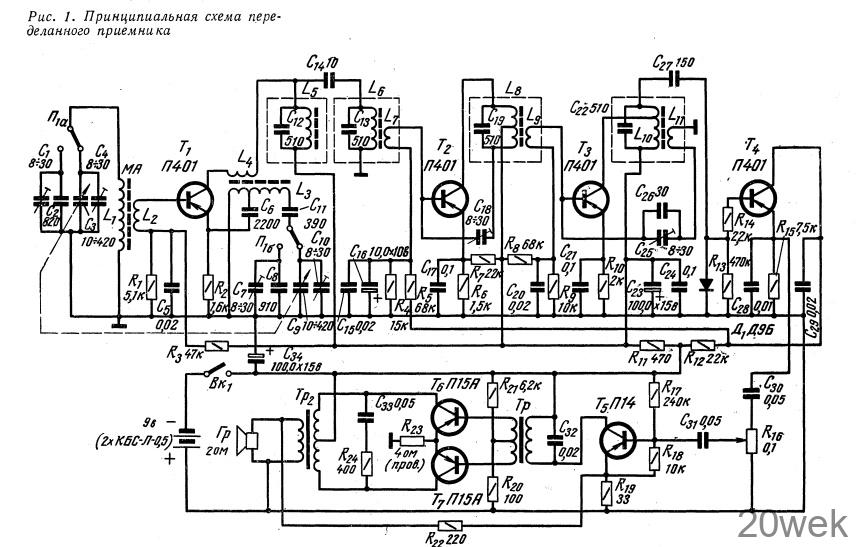

Приемник содержит 7 транзисто­ров и рассчитан для работы в диапа­зоне средних волн с плавным пере­крытием по диапазону; на длинных волнах он работает на одной фикси­рованной частоте местной станции. По сравнению с приемником «Ту­рист» он имеет более высокую чув­ствительность и избирательность и усиленную систему АРУ. Схема переделанного приемника приве­дена на рис. 1.

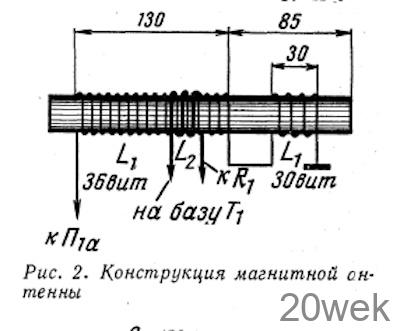

Преобразователь частоты собран на транзисторе Т₁ типа П401 по обычной схеме. В коллекторной цепи транзистора включен двухконтурный по­лосовой фильтр с внешнеемкостной связью (конденсатор С₁₄). С целью увеличения чувствительности ан­тенна (рис. 2) наматывается на ферри­товом стержне марки Ф-600 разме­рами 215X10 мм специальным 50- жильным литцендратом. Антенна со­держит одну контурную катушку, которая при подключенных конден­саторах С₃ и С₄ работает на средних волнах, а с конденсаторами С₁ и С2 на длинных.

Усилитель ПЧ собран на транзи­сторах Т₂ и Т₃ типа П401 по схеме с общим эмиттером. Транзистор Т₃ может быть также типа П15.

Нейтродинный конденсатор пер­вого каскада С₁₈ включен между базой транзистора Т₂ и контуром L₈C₁₉. Нейтрализующее напряжение второго каскада берется с катушки L11. В первом каскаде применена термостабилизация режима с по­мощью сопротивления R₇.

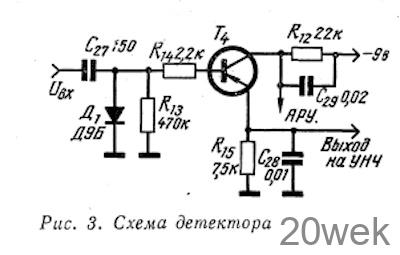

Интересным в схеме является де­тектор. Он подключен прямо к кон­туру С₁₀С₂₂ и работает при больших напряжениях, имеет высокое нагру­зочное и входное сопротивления. На выходе усилителя ПЧ (на контуре L₁₀С₂₂) переменное напряжение в пять-шесть раз больше, чем на­пряжение, снимаемое со вторичной обмотки трансформатора ПЧ. Если же подать на детектор напряжение со вторичной обмотки трансформа­тора (L11), детектор должен иметь меньшее нагрузочное сопротивление, а следовательно, и выпрямленное напряжение будет в 20—30 раз меньше, чем в первом случае. По данным практических измерений де­тектор имеет выходное напряжение низкой частоты, равное 50 мв, при напряжении на контуре L₁₀C₂₂ равном 150 мв. Такая схема (рис. 3) дает выпрямленное напряжение намного выше (в 20—30 раз), чем схема детектора с индуктивной связью с последним контуром уси­лителя ПЧ. Недостатком такого де­тектора является то, что усложняется согласование сопротивления на­грузки детектора с входным сопро­тивлением усилителя НЧ, которое, в свою очередь, должно быть доста­точно велико. С этой целью между детектором и усилителем НЧ ста­вится эмиттерный повторитель на транзисторе T₄ типа П401, который служит также и усилителем постоян­ного тока системы АРУ с коэффици­ентом усиления около двух. АРУ охвачен весь усилитель ПЧ.

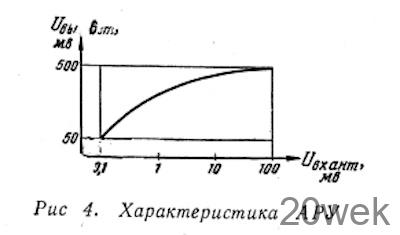

Амплитудная характеристика АРУ представлена на рис. 4. При измене­нии сигнала на входе приемника от 100 мкв до 50 >мв выходное напряже­ние детектора (на эмиттере транзи­стора T₄) меняется от 50 мв до 500 мв (20 дб). Приемник почти невозможно перегрузить, так как максимальная напряженность поля от местных станций в городе составляет 1—10 мв.

Усилитель НЧ собран на тран­зисторах Т₅ (П14), Т₆ и Т₇ (П15А). Транзистор Т₅ работает предвари­тельным усилителем с трансформа­торным выходом. Трансформатор Тр согласует сопротивление предвари­тельного и оконечного каскадов, а также переворачивает фазу сигнала на входе двухтактного оконечного каскада.

Оконечный касад работает в режи­ме класса В, имеет трансформатор­ный выход, рассчитанный на сопро­тивление громкоговорителя порядка 3 ом.

Усилитель НЧ охвачен глубокой отрицательной обратной связью (20 дб), что увеличивает входное сопротивление транзистора Т₅ до 30 ком. Для устранения самовозбуж­дения усилителя первичные обмотки трансформаторов Тр и Тр₂ шунтированы соответственно конденсатором С₃₂ и цепочкой R₂₄С₃₃. Частотная характеристика усилителя 140 гц — 20 кгц при неравномерности 3 дб.

Усилитель развивает выходную мощность 50 мвт при входном на­пряжении 50 мв, потребляя при этом 30 ма. Максимальная выходная мощ­ность усилителя составляет 280 мвт при токе 60 ма. Искажения формы сигнала наблюдаются при мощности свыше 250 мвт.

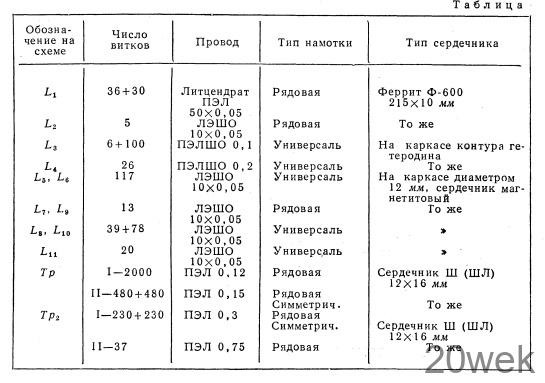

Конструкция и детали. Намоточ­ные данные всех катушек и трансфор­маторов приемника приведены в таб­лице. Гетеродинная катушка нама­тывается на прежнем каркасе, ка­тушка гетеродина длинных волн с каркаса убирается.

Катушки фильтров ПЧ заключены в алюминиевые экраны размером 20X20 мм или в прежние цилиндри­ческие экраны. Монтаж приемника производится на двух гетинаксовых платах тол­щиной 3—5 мм. На малой плате со­бирается усилитель НЧ, на прежней большой плате — высокочастотная часть. Размещение деталей показано на рис. 5. Трансформаторы распола­гаются таким образом, чтобы оста­лось место для источников питания— двух батарей КБС-Л-0,5.

В приемнике применены обычные, немалогабаритные детали, так как места для монтажа вполне достаточно.

Сопротивление R₂₃ (4 ома) прово­лочное. Оно намотано высокоомным проводом диаметром 0,1 мм на кар­касе сопротивления ВС-0,5—12 ком.

Детали припаиваются к трубчатым заклепкам или продеваются в отвер­стия диаметром 2—3 мм, скручива­ются на другой стороне монтажных плат и пропаиваются. Желательно придерживаться при­веденной схемы расположения дета­лей, так как при другом расположении приемник может возбудиться

Налаживание приемника начи­нают, как обычно, с усилителя НЧ. Сначала проверяют и устанавливают режимы транзисторов по постоян­ному току, затем, подав на вход усилителя (на потенциометр R₁₆) со звукового генератора сигнал НЧ на­пряжением 50 мв и частотой 1 кгц, проверяют режимы усилителя по переменному току. При этом на зву­ковой катушке громкоговорителя должно быть напряжение 390 мв, что соответствует выходной мощ­ности 50 мвт.

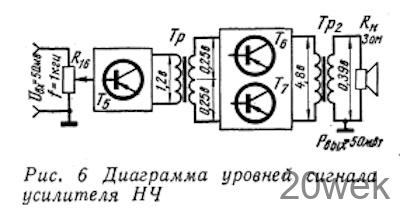

На рис. 6 приведены уровни на­пряжений низкочастотного тракта приемника, а на рис. 7 — высоко­частотного тракта.
