РАДИОПРИЕМНИК 2-V-3

А. НАСЕДКИН, Радио №4/1966, ст.42

Приемник собран на пяти транзи­сторах и одном диоде по схеме 2-V-3 и рассчитан для работы в диапазоне 250—1800 м. Выходная мощность приемника 150 мВт, потребляемый ток в режиме молчания 7 ма при максимальном сигнале — 32 ма. Ис­точник питания — батарея из че­тырех аккумуляторов типа Д-0,2, соединенных последовательно.

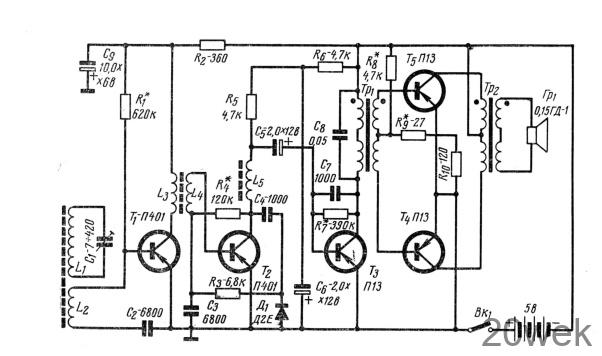

Схема приемника приведена на рисунке. От типовых схем 2-V-3 она отличается лишь отсутствием некоторых деталей, поэтому поясне­ний не требует.

Магнитная антенна приемника вы­полнена на ферритовом стержне Ф-600 размерами 58 X 17 X Змм. Катушка L1 содержит 140 витков провода ПЭЛШО 0,15, a L₂—5—10 витков такого же провода. В приемнике применен конденсатор переменной емкости (С₁), описанный в журнале «Радио» № 6 за 1964 год. Емкость конденсатора 7-420 пф.

Высокочастотный трансформатор L₃L₄ и дроссель L₅ намотаны на ферритовых кольцах Ф-600 с внеш­ним диаметром 10 мм и содержат соответственно 200, 20 и 200 витков провода ПЭЛШО 0,1.

Низкочастотные трансформаторы Тр1 и Тр₂ намотаны на сердечнике из пермаллоевой ленты шириной 7 мм и толщиной 0,1 мм, сечение магнитол ровода 21 мм². Обмотка I трансформатора Tр₁ содержит 1600 витков, обмотка II—2 X 450 витков провода ПЭЛ 0,1; обмотка I трансформатора Тр₂ имеет 2 X 450 витков провода ПЭЛ 0,12, обмотка II — 110 витков провода ПЭЛ 0,25. Все обмотки намотаны в одну сто­рону без каркаса, виток к витку, между слоями обмоток проложена изоляция из кабельной бумаги толщиной 0,05 мм. Крайние витки каж­дого слоя закреплены клеем БФ-2.

Пермаллоевая лента навивается на готовые обмотки трансформаторов. При протаскивании ленты необхо­димо следить за тем, чтобы лента не перекашивалась, так как это может привести к повреждению об­моток.

В качестве трансформаторов Тр₁ и Тр₂ в приемнике можно исполь­зовать и готовые трансформаторы, применяемые в малогабаритных при­емниках. Налаживание приемника ничем не отличается от налаживания ранее описанных в журнале приемников прямого усиления.
