РАДИОПРИЕМ НА СЛУХОВОЙ АППАРАТ „КРИСТАЛЛ»
В. Трипольский, Радио №1/1965, ст. 32
Слуховой аппарат типа «Кристалл», после несложной модернизации, можно использовать не только по своему прямому назначению, но и вести на него прием передач местных радиовещательных станций с AM.

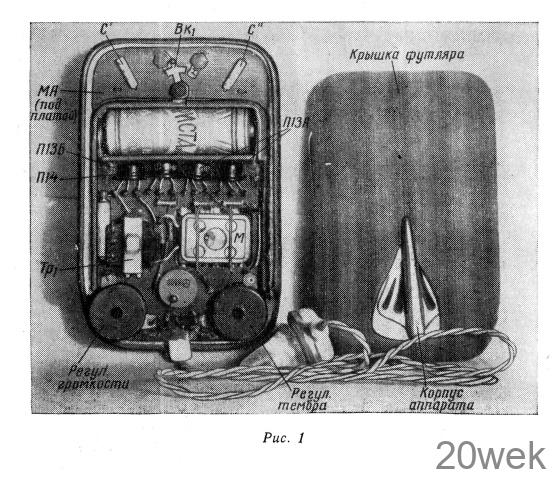

Для этой цели к аппарату необходимо изготовить небольшую магнитную антенну на ферритовом стержне и футляр из тонкого картона (65 х 102×22мм), который снаружи оклеивается шелковой тканью, а изнутри — байкой. Магнитную антенну располагают в дополнительном отсеке футляра под платой, на которой установлен переключатель программ Bk1 (см. рис. 1). В верхней части футляра сделан вырез для ручек регуляторов громкости и тембра. Крепится картонный футляр к аппарату двумя-тремя винтами.
Замену источника питания в переделанном аппарате удобно производить не обычным путем (через дверцу кассеты), а с противоположной (передней) стороны аппарата, для чего в кассете выпиливается сквозное окно по величине элемента «Кристалл» (см. рис. 1.).
Переключение аппарата на радиоприем осуществляется имеющимся в аппарате выключателем Вк2 телефонной катушки L (она предназначена для прослушивания телефонных переговоров), совмещенного с регулятором громкости. Катушка L в этом случае не используется. При включении аппарата и дальнейшем вращении ручки РГ вправо до отказа, выключатель срабатывает и подключает антенную цепь к базе входного транзистора, который при радиоприеме переводится в режим коллекторного детектора. С целью упрощения коммутации микрофонная цепь аппарата при этом отключается: она шунтируется низкоомной катушкой связи Lсв и на прием практически не влияет.
При необходимости оставить в аппарате устройство для телефонных переговоров, вместо выключателя Вк2 для переключения аппарата на радиоприем можно установить отдельный выключатель, совмещенный, например, с регулятором тембра.
В случае значительного удаления от принимаемой станции радиоприем можно вести на внешнюю антенну, подключаемую к антенному контуру аппарата.

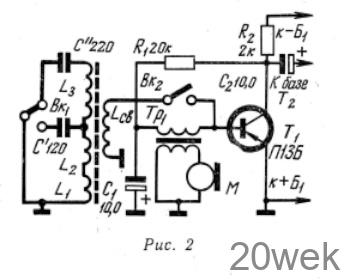

В модернизированном описанным способом аппарате «Кристалл», предназначенном для приема передач харьковских вещательных станций (772,2 м и 358,8 м), входное устройство выполнено по схеме, приведенной на рис. 2. (на схеме показан только первый каскад аппарата; полная схема его опубликована в журнале «Радио» № 10 за 1959 год на стр. 42). Здесь катушки антенных контуров L1 L2 и Lз (35+40+75 витков) и катушка связи Lсв (20 витков) намотаны в один слой на ферритовом стержне Ф-600 (диаметром 8 мм и длиной 60 мм) проводом ПЭЛШО 0,12 на четырех подвижных бумажных гильзах. Катушка связи Lсв расположена между катушками L2 и L3. Настройка контуров на фиксированные частоты радиостанций производится по максимуму громкости экспериментальным подбором чисел витков катушек L1 L2 и L3 и их взаимным перемещением на стержне
К аппарату можно изготовить и более сложную, высокочастотную, приставку с большей длиной магнитной антенны, что позволит вести диапазонный прием передач дальних станций. Однако общие размеры аппарата при этом увеличатся
Радиоприем возможен также и на другие типы карманных слуховых аппаратов при их соответствующей модернизации.
