ПРОСТОЙ РЕФЛЕКСНЫЙ РАДИОПРИЕМНИК

И. Моков, Радио №1/1965, ст. 39

Приемник собран на трех транзисторах и одном полупровод­никовом диоде. Он рассчитан для работы в диапазоне средних волн. Прием осуществляется на внутрен­нюю магнитную антенну из ферри­тового стержня Ф-600 диаметром 8 мм и длиной 90 мм. Источником питания служат три элемента ФБС- 0,25. Потребляемый ток — около 10 ма. В качестве громкоговорителя использован электромагнитный кап­сюль типа ДЭМ-4М.

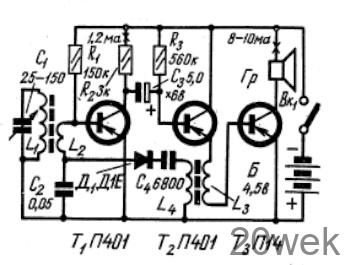

Усилитель ВЧ работает на двух транзисторах (T1, Т2) типа П401, которые одновременно используются и в каскадах усиления НЧ, причем второй каскад при усилении ВЧ ра­ботает как эмиттерный повторитель. Выходной каскад усилителя НЧ соб­ран на транзисторе Тз типа П14.

Катушка L1 магнитной антенны содержит 120 витков, а катушка L2—6—8 витков провода ПЭЛШО 0,12, намотанных виток к витку на подвижных бумажных каркасах. Катушки Lз и L4 высокочастотного трансформатора намотаны на ферри­товом кольце Ф-600 с внешним диа­метром 10 мм. L3 содержит 90 витков, а L4 — 270 витков провода ПЭЛ 0,06.

Налаживание приемника в основ­ном сводится к установке коллек­торных токов транзисторов T1 и Тз (они указаны на схеме) подбором величин сопротивлений R1 и R3.

Если антенный контур приемника выполнить по схеме приемника В. Плотникова «Москва» (см. жур­налы «Радио», № 11 за 1959 год или № 8 за 1963 год), он будет работать в диапазонах и средних и длинных волн.

От редакции. Описываемый прием­ник, несмотря на свою простоту, по чувствительности не уступает обычным приемникам прямого уси­ления, собранным по схеме 2—V—3, так как два первых его каскада работают одновременно и как уси­лители ВЧ и как усилители НЧ. Это позволяет уменьшить количе­ство транзисторов до трех и значи­тельно упростить его схему. Рабо­тает приемник так. Сигнал ВЧ, вы­деленный входным контуром L1 C1 через катушку связи L2, поступает на базу транзистора T1, усиливает­ся им и через конденсатор связи Сз подается на базу транзистора T2, работающего в режиме эмиттерного повторителя. Нагрузкой этого кас­када является первичная обмотка (Lз) высокочастотного трансформа­тора. В цепь вторичной обмотки (L4) этого трансформатора через кон­денсатор С4 включен диодный детек­тор Д1, служащий для детектирова­ния сигнала ВЧ, предварительно усиленного транзисторами T1 и Т2. После детектирования сигнал НЧ поступает на базу транзистора T1, который теперь уже работает как первый каскад усиления НЧ. На­грузкой этого каскада как по ВЧ, так и по НЧ является сопротивле­ние R2. Дальнейшее усиление сиг­нала НЧ происходит во втором (T2) и оконечном (Тз) каскадах уси­лителя НЧ, причем при усилении НЧ второй транзистор работает уже не в режиме эмиттерного повто­рителя, как это было при усилении ВЧ, а вместе с транзистором Тз он включается по схеме составного тран­зистора, что позволяет упростить схему усилителя.

В качестве громкоговорителя в при­емнике использован электромагнит­ный капсюль ДЭМ-4М, однако вме­сто него можно применить и любой другой микротелефонный капсюль с сопротивлением обмотки постоян­ному току порядка 50—200 ом, на­пример типа ДЭМШ-1, ТМ-1 (от слухового аппарата), и др. Можно также использовать любой низкоом­ный малогабаритный электродинами­ческий громкоговоритель промыш­ленного типа. В этом случае громко­говоритель включается в цепь коллектора транзистора Тз через вы­ходной трансформатор. Такой транс­форматор. можно изготовить и само­стоятельно. Его сердечник наби­рается из Ш-образных пластин из пермаллоя или трансформаторной стали (Ш-4, Ш-6). Толщина набора пластин из пермаллоя должна быть порядка 4—5 мм, при этом сечение сердечника будет 0,18—0,2 см². Ес­ли применить сердечник из таких же пластин трансформаторной стали, то его сечение необходимо увели­чить до 0,4—0,5 см², то есть толщина набора сердечника в этом случае должна быть в 2—2,5 раза больше, чем у сердечника из пермаллоя. Первичная обмотка трансформа­тора (она включается в цепь коллек­тора транзистора Тз) должна содер­жать 500 витков провода ПЭЛ 0,12—0,15 намотанных внавал, а вторичная — 70 витков провода ПЭЛ 0,27—0,31, намотанных виток к витку (для громкоговорителей с сопротив­лением звуковой катушки 6—8 ом).

В качестве источника питания в приемнике не обязательно приме­нять элементы типа ФБС. Если га­бариты приемника немного увели­чить, то лучше применять батарею от карманного фонаря (КБС-Л—0,5). Если же, наоборот, необходимо из­готовить приемник небольшого раз­мера, целесообразно использовать миниатюрные аккумуляторы типа Д-0,06, однако начинающим радио­любителям не рекомендуется с пер­вых шагов работы с полупроводни­ками и ферритовыми материалами увлекаться миниатюрными приемни­ками, так как чем ближе расположены друг от друга магнитная антенна, высокочастотный трансформатор и громкоговоритель, тем больше ве­роятность самовозбуждения прием­ника. Поэтому, прежде чем произво­дить окончательную сборку прием­ника на монтажной плате, необхо­димо собрать его макет. На макете очень удобно подобрать режимы транзисторов, менять при необхо­димости детали, перемещать их с ме­ста на место и т. д.

Налаживание собранного прием­ника начинают с проверки общего потребляемого тока, включив мил­лиамперметр в разрыв минусовой цепи источника питания (вместо вык­лючателя Вк). Потребляемый ток должен быть порядка 9—10 ма. Если он значительно больше этой величины (15 ма и более), необхо­димо выключить питание и вновь проверить правильность сборки приемника, исправность его дета­лей. Если же потребляемый ток бли­зок к нормальному, нужно попробо­вать настроиться на какую-нибудь местную радиовещательную стан­цию. Если работа станций прослу­шивается, можно перейти к окон­чательной подгонке коллекторных токов транзисторов T1 и Тз, для чего сначала миллиамперметр вклю­чается в разрыв между минусом источника питания и обмоткой гром­коговорителя. Прибор должен по­казывать ток порядка 8 ма (при всех переключениях источник пита­ния необходимо выключать). Если ток коллектора окажется меньше, например 5 ма, а громкость приема вполне достаточной, то не обязатель­но увеличивать его до 8 ма, так как это приведет только к увеличению потребляемого тока и шумов. Если громкость работы приемника будет недостаточной, то нужно уменьшить величину сопротивления Rз. Лучше во время налаживания приемника вместо постоянного сопротивления Rз включить переменное сопротив­ление на 1 мегом, а после установки коллекторного тока — заменить его постоянным сопротивлением.

Установка коллекторного тока транзистора T1 производится в та­ком же порядке лишь с той разни­цей, что теперь это делается подбо­ром величины сопротивления R1.

После установки режимов тран­зисторов приступают к налажива­нию ВЧ части приемника, добиваясь относительно равномерного усиле­ния сигналов радиостанций по всему диапазону (нужно, однако, учитывать, что более коротковолновая часть СВ диапазона днем будет работать хуже, чем вечером). Этого добиваются тща­тельным подбором количества вит­ков катушки L1, передвижением кар­каса, на котором намотана катушка по ферритовому стержню, а также подбором количества витков, катушки Lз. Необходимо помнить, что если радиостанции длинноволновой части диапазона прослушиваются хуже, чем более коротковолновые, то ко­личество витков катушки Lз нужно несколько увеличить, если же, на­оборот, хуже слышны радиостанции коротковолновой части диапазона, нужно уменьшить число витков ка­тушки Lз. Поэтому для того, чтобы не доматывать и не отматывать эту катушку, целесообразно число вит­ков катушки довести до 100 и сде­лать несколько отводов от нее, на­пример от 80-го, 85-го, 90-го и 95-го витков.

Намотка ВЧ трансформатора на ферритовом кольце производится с помощью простого челнока, который можно изготовить из мягкой сталь­ной проволоки диаметром в 1 мм. На обоих его концах тонким ножо­вочным полотном делают шлицы глубиной в 1—2 мм, между которыми помещают провод, предназначенный для намотки катушек трансформа­тора. Необходимо отметить, что на­матывать катушки проводом ПЭЛ 0,06, как рекомендует автор, очень трудно, так как при малейшем на­тяжении провод будет обрываться. Поэтому целесообразно намотать ка­тушки проводом ПЭЛ 0,1 (кольцо диаметром 10 мм позволяет разме­стить на нем около 450 витков та­кого провода).

При необходимости изготовить приемник для работы в диапазонах СВ и ДВ, катушка L1 должна со­держать 2 х 130 витков провода ПЭЛШО 0,12—0,15. Каждая поло­вина обмотки наматывается на бу­мажном каркасе и должна свободно перемещаться по стержню. Ширина намотки катушек по 25 мм (намотка внавал).

В приемнике можно применить сопротивления типа УЛМ, диод Д1— типа Д1Е или любой другой точеч­ный диод, конденсатор C1 — типа КПК-2 на 10/100 или 25/150 пф, С2 — любого типа, Сз — электроли­тический типа ЭМ, С4 — типа КДС или МБМ (БМ) Для намотки ВЧ трансформатора не обязательно применять только рекомендуемый автором сердечник. Его можно намотать и на феррито­вом кольце с внешним диаметром 7—8 мм, но в этом случае нужно бу­дет применить более тонкий провод (ПЭЛ 0,06—0,08). Если нет кольца Ф-600, можно применить кольцо с другой величиной магнитной про­ницаемости, но при этом число вит­ков катушек L3 и L4 необходимо из­менить, пользуясь следующей про­стой формулой:

В приемнике можно применить транзисторы П402,   П403 (вместо П401), П13, П15, П16 (вместо П14). Коэффициент усиления по току В транзисторов может колебаться в пределах 30—100.
