Простой ламповый вольтметр

Радио №11/1964, ст.60

Вольтметр, схема которого приведена на рисунке, предназначен для измерения напряжения в вы­сокоомных цепях АРУ, экранирую­щей сетки, сеточного смещения и пр. Входное сопротивление лампового вольтметра при измерении постоян­ного напряжения, независимо от предела измерения, на который включен прибор, 11 Мом

При измерении переменного на­пряжения оно постепенно умень­шается с повышением частоты. При хорошо выполненном монтаже вход­ная емкость на частоте 100 кгц равна 15 пф.

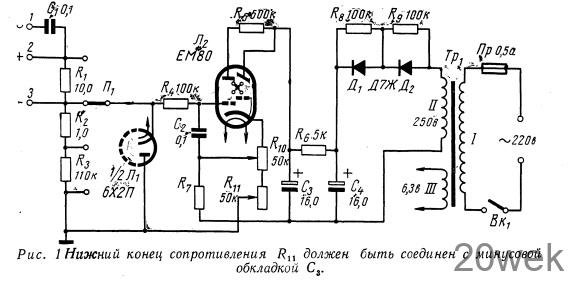

Принципиальная схема прибора показана на рис. 1. Он состоит из двух частей: диодного детектора и индикатора. Работа прибора осно­вана на компенсационном методе измерения. Два напряжения разной полярности компенсируют друг дру­га, в результате чего достигается нулевое показание оптического инди­катора. Одно напряжение приложено к входу, это измеряемое U_x, другое компенсационное U_K. Последнее рав­но падению напряжения на сопро­тивление R11 при протекании по нему катодного тока лампы Л₂. Часть его через R1—R₃ подается на управляющую сетку триодной части лампы Л₂. Полярность этого напряжения противоположна по­лярности измеряемого.

При равенстве этих напряжений на экране оптического индикатора получается минимальный светящийся сектор.

Первоначально при отсутствии из­меряемого напряжения переключа­тель П1 устанавливают в нижнее по­ложение, движок потенциометра — в верхнее положение, а изме­нением сопротивления R₁₀ доби­ваются минимума на индикаторе.

При подаче измеряемого напряже­ния на входные гнезда 2—3 с по­мощью потенциометра R11  доби­ваются компенсации и минимума на индикаторе. Значение измеренного напряжения отсчитывается по шкале сопротивления R11, проградуирован­ной в вольтах. Для переключения пределов изме­рения (0—10 в, 0—100 в, 0—1000 в) служит переключатель на три поло­жения, подключающий соответствую­щее сопротивление делителя напря­жения R1-R3

Для измерения переменного на­пряжения введен параллельный де­тектор, собранный на диоде Л1 Цепь R₄ С₂ служит для фильтрации переменной составляющей выпрям­ленного напряжения.

В каскаде детектора следует ис­пользовать диоды с малыми пара­зитными емкостями.

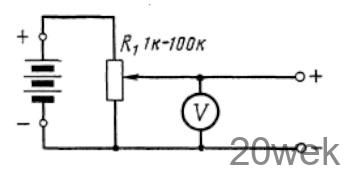

На рис. 2 показана схема градуи­ровки шкалы прибора. Для этого необходим точный вольтметр, источ­ники постоянного и переменного на­пряжения и потенциометр 1 — 100 ком.

Питается прибор от сети перемен­ного тока 220 в. Сердечник силового трансформатора набран из пластин Ш-24, толщина набора 30 мм. Об­мотки содержат: I—1300 витков про­вода ПЭЛ 0,15; II—1500 витков того же провода; III—38 витков провода ПЭЛ 0,3. Выпрямитель собран на двух германиевых диодах Д7Ж. По­скольку в приборе применен двой­ной диод 6Х 2П, а в детекторном каскаде использован только один диод, то другой можно использовать для выпрямления напряжения сети.

От редакции: Лампу ЕМ80 можно заменить двумя: триодом 6Н2П и оптическим индикатором 6Е5С
