ПРОСТОЙ КАРМАННЫЙ СУПЕРГЕТЕРОДИН

А. СТРОГАНОВ, Радио №9/1966, ст.29

Приемник предназначен для при­ема программ радиовещатель­ных станций в диапазоне сред­них волн (187—550 м). Питание от сухой батареи типа «Крона». Реаль­ная чувствительность — порядка 1,2мв/м. Выходная мощность — 100 мвт Потребляемый тор; в режи­ме покоя — не более 4 ма. Габариты (в футляре) — 110X70X35 мм.

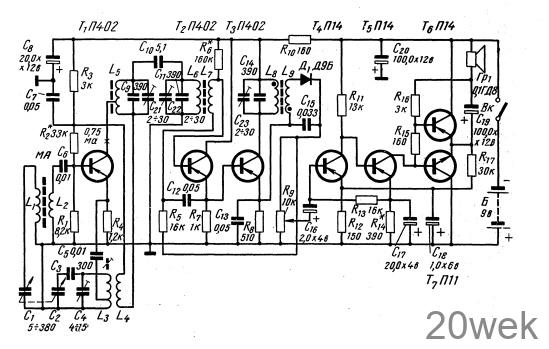

Приемник собран по супергетеродиниой схеме на семи транзисторах. Его принципиальная схема приведе­на на рисунке.

Преобразователь частоты выпол­нен на транзисторе Т1 тина П402. Входной сигнал с катушки связи L2 подается в цепь базы, а сигнал гетеродина — в цепь эмиттера тран­зистора Схема преобразователь­ного каскада выполнена таким обра­зом, что для частоты сигнала тран­зистор оказывается включенным по схеме с общим эмиттером, что обес­печивает достаточно высокое вход­ное сопротивление, а для частоты гетеродина он включен но схеме с общей базой, с индуктивной обрат­ной связью.

Двухкаскадный усилитель ПЧ соб­ран на транзисторах Т₂ и Т₃ типа П402. Включение нагрузки (R₇) в эмиттерную цепь транзистора Т₂ отличает данную схему от распро­страненных схем двухкаскадных уси­лителей ПЧ с апериодической наг­рузкой в первом каскаде. Коллектор этого транзистора по высокой часто­те заземлен

Напряжение сигнала поступает на базу и эмиттер транзистора Т₂ с незаземленной обмотки связи L₇. Такое включение нагрузки не .вызы­вает появления отрицательной об­ратной связи в цепи сигнала и поз­воляет сохранить достаточно высо­кое усиление, свойственное каскаду с общим эмиттером. Это позволяет также исключить из схемы раздели­тельный конденсатор между каска­дами ПЧ, что упрощает схему. Из­бирательность приемника по проме­жуточной частоте определяется двух­контурным фильтром на входе уси­лителя ПЧ и одиночным контуром в выходном каскаде. Промежуточная частота равна 465 кгц.

Детектор выполнен на кристал­лическом диоде Д₁ типа Д9Б. Связь детектора с усилителем ПЧ— транс­форматорная. Нагрузкой детектора является переменный резистор R₉. Напряжение АРУ через резистор R₅ подается на базу транзистора Т₂. Усилитель НЧ имеет два предва­рительных каскада усиления, собранных на транзисторах T₄, Т₅ типа П14, и оконечный каскад, выпол­ненный по бестрансформаторной схе­ме на транзисторах и разной проводимости (соответственно П14 и П11). Связь между каскадами — непосредственная. В усилителе при­менены две цепи отрицательной об­ратной связи по постоянному току. Первая из них осуществляется с эмиттеров транзисторов выходного каскада через резистор R₁₇ на эмит­тер транзистора T₄, вторая — с эмит­тера транзистора Т₅ через резистор R₁₃ на базу транзистора Т₄.

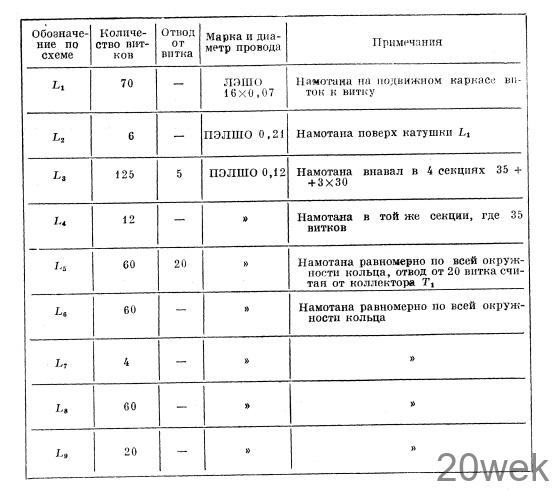

Намоточные данные катушек при­емника приведены в таблице. Катуш­ки магнитной антенны L₁ и L₂ намо­таны на круглом ферритовом стерж­не марки Ф-600 диаметром 8 и дли­ной 100 мм, а катушки L₃ и L4 ге­теродинного контура — на четырех­секционном каркасе от приемника «Октава» («Муромец», «Люкс», «Дру­жба» и др.). Катушки контуров ПЧ намотаны на ферритовых кольцах Ф-1000 с внешним диаметром 7, внутренним — 4 и толщиной 2 мм. Экранов они не имеют. Настройка контуров ПЧ осуществляется с по­мощью простейших проволочных ма­логабаритных конденсаторов C₂₁— С₂₃, емкость которых может изменять­ся в пределах 2—30 пф в зависимости от количества витков их обмоток. Конструктивно они выполнены так. На кусок провода марки ПЭЛ диа­метром 1 мм и длиной около 20 мм плотно намотан провод марки ПЭЛШО диаметром 0,1—0,12 мм. При длине намотки 18—20 мм максималь­ная емкость такого конденсатора составляет около 30—35 пф. Для того чтобы провод после намотки не раз­матывался, обмотку необходимо про­питать парафином или воском.*

К контурам конденсаторы С₂₁ и С22 подключаются так, чтобы один из концов их обмоток (другой конец остается свободным) был соединен с нижними по схеме выводами кату­шек L₅ и L_б, а кусок провода, на котором намотана обмотка,— с вер­хними выводами этих катушек. Вы­воды конденсатора C₂₃ должны быть подключены к катушке L₈ наоборот, то есть конец обмотки подключен к верхнему выводу катушки, а про­вод — к нижнему.

В приемнике применены резисторы типа УЛМ, конденсаторы типов КТМ, КСО-1, МБМ и электролитические — ЭМ. В качестве конденсатора наст­ройки использован сдвоенный блок конденсаторов переменной емкости чехословацкой фирмы «Тесла». В приемнике практически могут быть применены транзисторы с коэффици­ентом усиления В от 20 до 100, однако лучшие результаты получатся при использовании транзистора Т₁ с B=40-80, Т2 и T₃=20-40, T₄ и T₅~25—50 и Т₆, T₇=30-60.

Монтаж приемника выполнен на плате из гетинакса толщиной 1 mm размерами 105X65 мм.

Налаживание приемника заклю­чается в установке рабочих режимов транзисторов, настройке контуров ПЧ и сопряжении входного и гете­родинного контуров.

Установку режима транзисторов начинают с усилителя НЧ. Для это­го отсоединяют резистор R₁₀, в цепь питания включают миллиамперметр со шкалой 5—10 ма и подбором ре­зистора R₁₄ устанавливают ток покоя усилителя НЧ равный 2,5 ма. После этого резистор R₁₀ вновь подсоеди­няют, а отключают резистор R₃ и подбором сопротивления резистора R6 устанавливают суммарный ток покоя усилителей НЧ и ПЧ равный 3,5 ма (сумма коллекторных токов транзисторов Т₂ и Т₃ при этом сос­тавит 1 ма). Затем резистор R₃ под­ключают на прежнее место и подбо­ром резистора R₂ устанавливают кол­лекторный ток покоя транзистора T1 равный 0,75—0,8 ма. При этом конденсатор С₆ должен быть отсое­динен от базы транзистора Т₁.

Настройка контуров ПЧ и сопря­жение входного и гетеродинного контуров ничем не отличаются от настройки других супергетеродин­ных приемников, неоднократно опи­санной на страницах журнала «Ра­дио». Следует лишь указать на неко­торые особенности настройки конту­ров ПЧ, катушки которых намотаны на ферритовых кольцах. В cвязи с тем, что начальная магнитная про­ницаемость р ферритовых колец одной и той же марки может значи­тельно отличаться, грубую наст­ройку контуров целесообразно про­изводить подбором емкости конден­саторов C₉, С₁₁ и С₁₄. Точная же настройка контуров осуществляется изменением емкости подстроечных конденсаторов С₂₁—С₂₃ (подбором ко­личества витков обмоток).

В заключение необходимо отме­тить, что конструктивно описанный приемник может быть выполнен в различных вариантах в зависимости от вкуса радиолюбителя и имеющих­ся у него деталей, поэтому подроб­ные конструктивные данные прием­ника в статье не приводятся.

ЛИТЕРАТУРА

1. К. Качурин. Транзисторные уси­лители с непосредственной связью. Журнал «Радио», 1965, № 3, стр. 28-29.
2. II. Воронин. Фильтры ПЧ на ферритовых кольцах. Журнал «Ра­дио», 1965, № 12, стр. 31.

Ю. IIIАШИН. Повышение устой­чивости транзисторных усилителей ПЧ. Журнал «Радио», 1966, № 2, стр. 29-31, 34
