ПРОСТОЙ ИСПЫТАТЕЛЬ ЛАМП

В. Леонов, Радио №12/1965, ст.53

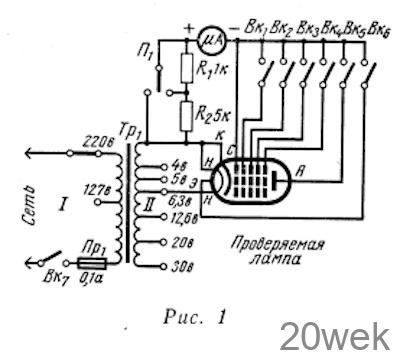

Прибор (рис. 1) позволяет быстро определить эмиссию катода, замыка­ние между электродами и обрыв вы­водов от электродов ламп и экрана.

Об эмиссионной способности ка­тода лампы можно судить по показа­ниям микроамперметра, включенного между катодом и первой сеткой. Электроны, вылетающие с нагретого катода, заряжают электроды лампы, в том числе и управляющую сетку, отрицательно. Микроамперметр ра­ботает как милливольтметр и изме­ряет величину потенциала первой сетки, которая колеблется в широких пределах—от 10 до 500 мв и зависит от типа ламп и качества их катодов

Показания прибора сравнивают с эмиссией заведомо хороших (ка­либровочных) ламп. Такая калиб­ровка проводится при налаживании прибора, при этом надо использовать возможно большее число типов ламп. Данные заносят в таблицу.

При проверке диодов и кенотро­нов микроамперметр включают меж­ду катодом и анодом.

Тумблеры Вк₁ — Вк₆ подключают к прибору все остальные электроды лампы. При отсутствии междуэлектродных замыканий и обрывов выво­дов показания прибора должны при этом возрастать. Так, например, при проверке лампы 6П6С прибор АВО-5М (пределы 60 и 300 мка) показывал ток в цепи первой сетки 50 мка, при подключении второй сетки — 70 мка и при подключении анода — 90 мка. При проверке кено­трона 5Ц4С прибор «Школьный ЛВО-63» в цепи первого анода пока­зывал ток 4,9 ма, при подключении второго анода — 10 ма. В обоих случаях лампы были взяты с работа­ющей аппаратуры.

Переключатель П₁ + нейтральным положением) переключает пределы измерения прибора, величины со­противлений R1 и R₂ подбирают при регулировке прибора по самым луч­шим радиолампам.

Прибором можно проверять эмис­сию кинескопов и осциллографиче­ских трубок. Для изготовления при­бора необходим понижающий тран­сформатор мощностью 10—20 вт, микроамперметр на 50—300 мка и 8 тумблеров.

Обмотки трансформатора Тр₁ на­мотаны на сердечнике из пластин ШЛ-16, толщина набора — 25 мм. Первичная обмотка содержит 1100 витков провода ПЭЛ 0,35+800 вит­ков провода ПЭЛ 0,27, вторичная на 4;5; 6,3; 12,6; 20 и 30 в — соответ­ственно 48+ 12+18+78+84+120 витков провода ПЭЛ 1,2. Можно применить трансформатор, собран­ный на сердечнике из пластин Ш-20 при толщине набора 20 мм с первич­ной обмоткой 1360 витков провода ПЭЛ 0,34+1000 витков провода ПЭЛ 0,27 и вторичной 43+11+13+63+74+100 витков провода ПЭЛ 1,0.

Весьма удобен переносный вари­ант испытателя с питанием от акку­муляторов.
