ПРОСТАЯ электронная УДОЧКА

Ю. Сверчков, Радио №3/1966, ст.52

В девятом номере журнала «Ра­дио» за 1965 год помещено описание бесконтактной удоч­ки — мормышки. Схема этой удочки несколько сложна для начинающих радиолюбителей и содержит много деталей. Питание удочки от батареи напряжением 4,5—9 в тоже является ее недостатком.

Описываемая ниже электронная удочка содержит минимальное коли­чество деталей, проста в изготовле­нии и не требует налаживания. Все ее детали, включая источник пита­ния, размещены в корпусе-ручке.

Возбудитель удочки представляет собой несимметричный мультивибра­тор, генерирующий импульсы по­стоянной длительности и амплитуды. Частота следования импульсов регу­лируется в пределах 150-500 импуль­сов в минуту изменением величины переменного сопротивления R₁. Ча­стота следования импульсов и их длительность определяется величи­ной конденсатора С₁.

Применение в схеме транзисторов различной проводимости позволило до минимума сократить количество деталей. Напряжение источника пи­тания снижено до 1 —1,5 в, так как транзистор Т₂ работает в ключевом режиме и к обмотке реле Р₁ в тече­ние рабочего импульса приложено практически полное напряжение ба­тареи. Напряжение на коллекторе транзистора Т₂ в течение рабочего импульса составляет несколько со­тых вольта, и несмотря на то, что ток в импульсе достигает 400 ма, мощ­ность, рассеиваемая транзистором не превышает 10 мет. К.п.д. тако­го устройства — более 90%.

В удочке применено реле типа РКМ с сопротивлением обмотки 2,4 ом. При отсутствии низкоомного реле можно обмотку реле любой конструкции перемотать проводом ПЭВ-1 0,414-0,44 до заполнения каркаса. С реле снимаются все контактные группы и используется только элек­тромагнитная система. Пружину, поджимающую якорь, следует оста­вить. Источником питания служит один элемент от батареи карманного фо­наря КБС-Л-0,5. Можно применить элемент ФБС (ФМЦ), но его емкость в два раза меньше, чем у элемента КБС-Л-0,5 Потребляемый ток про­порционален частоте колебаний и на верхней частоте достигает 120 ма. На средней частоте этот ток состав­ляет примерно 50 ма и одного эле­мента КБС-Л-0,5 хватает на 10 часов работы.

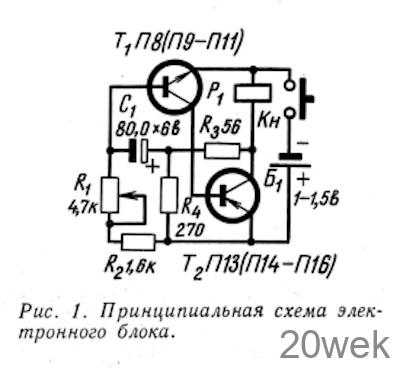

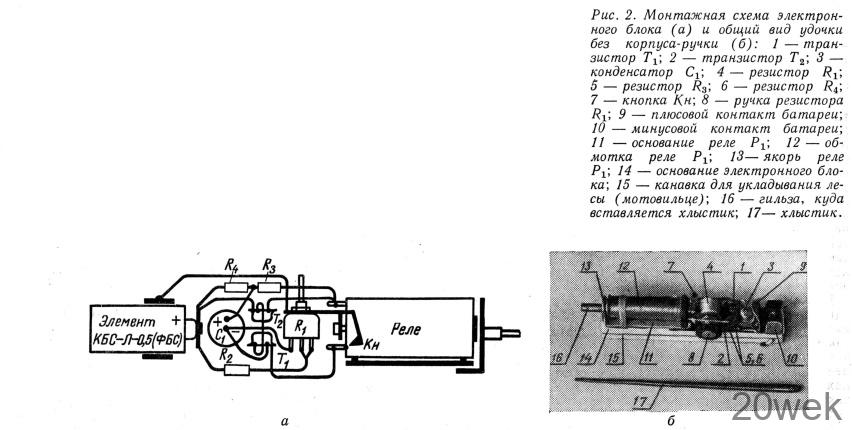

Схема электрической части удочки (электронного блока) приведена на рис. 1, а ее монтажная схема — на рис. 2, а. На рис. 2, б показан общий вид собранной удочки без корпуса- ручки. Детали электронного блока (см. рис. 2) смонтированы на плате из гетинакса толщиной 1,5 мм и раз­мерами 20X60 мм, прикрепленной к основанию реле винтами. К этой же плате прикреплены латунные контакты для подклю­чения батареи питания.

Переменное сопротивле­ние R_r типа СПО-0,5 ук­реплено на кронштейне из латуни толщиной 0,5 мм.

Расположение деталей на плате видно на фото (рис. 2, б) и особых пояснений не требует.

Следует лишь сказать, что для крепления деталей на пла­те нет необходимости применять специальные пистоны или штырь­ки. Жесткие выводы обмотки реле, переменного сопротивления и кон­такты для подключения элемента пи­тания могут быть использованы для крепления и монтажа всех остальных деталей.

В качестве кнопки Кн использован один из снятых с реле контактов, имеющих эбонитовый штифт. Кон­такт согнут в виде скобы и припаян к кронштейну, на котором установ­лено переменное сопротивление. При нажатии на штифт пружинящий кон­такт касается одного из выводов об­мотки реле, замыкая минусовую цепь источника питания.

К якорю реле припаяна стреляная гильза от малокалиберного патрона, в которую вставляется хлыстик из винипласта или другого эластич­ного материала. Основанием электронного блока служит брусок пенопласта с канавкой по периметру для укладывания лесы (мотовильце).

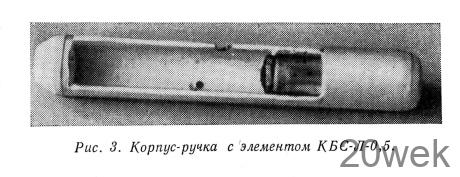

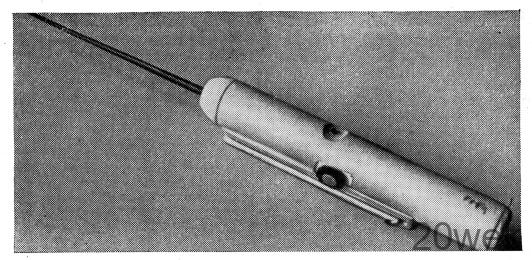

Корпус-ручка представляет собой полый цилиндр из пенопласта (рис.З), заглушены с обеих сторон проб­ками из того же материала. В перед­ней части корпуса-ручки сделано от­верстие диаметром 8 мм под хлыстик удочки. В продольный вырез ручки вкладывается сначала элемент, под который подложена коническая пру­жина от лампового экра­на, затем вставляется электронный блок. При изготовлении корпуса- ручки необходимо остав­лять зазор для свобод­ного перемещения якоря реле в собранной удочке. Не всегда возможно выточить из пенопласта полый корпус. В этом случае ручку склеивают дихлорэтаном из пластин пенопласта в виде прямоугольной коробки. По­сле склейки ручке можно придать желаемую форму, так как пенопласт обрабатывается очень легко.

Правильно собранная схема на­чинает работать сразу, следует лишь учесть, что при очень высоком B обо­их транзисторов на верхней частоте мультивибратор может не генериро­вать. Об этом будет свидетельство­вать притянутый якорь реле. В этом случае необходимо заменить любой из транзисторов на транзистор с меньшим B.

Конструкция хорошо работает в том случае, когда произведение коэф­фициента усиления B обоих транзи­сторов лежит в пределах 2 000- 7 000.
