Приставка на 430—440 Мгц

Э. КУВАЛДИН, В. ЧЕРНЫШЕВ, Радио №4/1967, ст.15

Двухкаскадная приставка на лампах ГС-4 позво­ляет, имея передатчик на 144 Мгц, работать также в диапазоне 430—440 Мгц, причем передатчик пе­ределке не подвергается»

Передатчик с приставкой отдает мощность 5 вт В при­ставке используются обычные контуры с сосредоточен­ными параметрами. При этом к.п.д. приставки будет таким же, как в выходном каскаде с коаксиальной ли­нией («Радио», 1965, № 6, стр. 20—21), а размеры и вес уменьшаются.

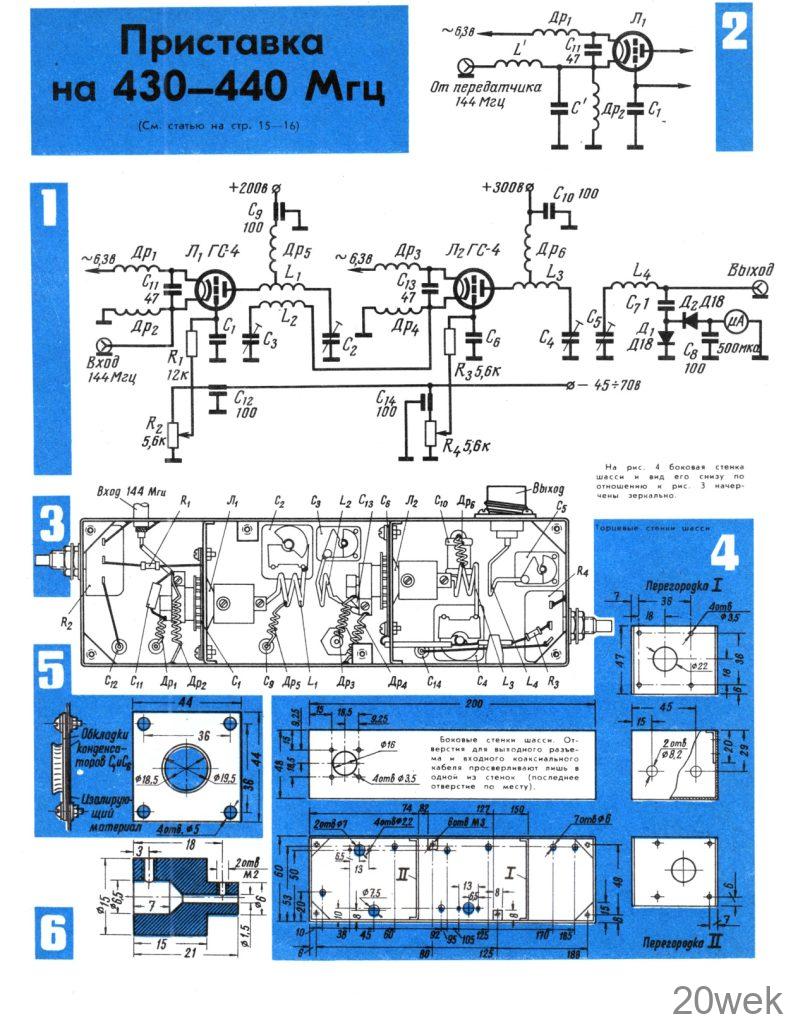

Схема приставки приведена на рис. 1 (все рисунки см, на 1-й странице вкладки). Первый каскад работает утроителем частоты. Вход утроителя связан с выходом передатчика 144—146 Мгц мощностью 3—5 вт кабелем с волновым сопротивлением 75 ом длиной 0,5—1 м. В том случае, если мощность передатчика на 144—146 Мгц меньше, на входе утроителя следует поставить последовательный контур (рис. 2), настроенный на частоту 144,3 Мгц. Емкость С’ этого контура должна быть не более 3 пф. Сетка лампы Л₁ утроителя заземле­на по высокой частоте через конденсатор С₁. Отрицательное напряжение смещения в цепь сетки Л₁ по­дается от отдельного источника напряжения. Точная величина этого напряжения подбирается при настрой­ке приставки по максимальной мощности колебаний в антенне. В анодную цепь лампы Л₁ включен последова­тельный контур L₁С₂, настроенный на частоту 433 Мгц. С этим контуром индуктивно связан последовательный контур связи L₂C₃. Напряжение с контура L₂C₃ подается на катод лампы Л₂, которая работает в качестве усили­теля» Схема усилителя такая же, как и утроителя. Анодная цепь Л₂ нагружена контуром L₃С₄. Колебания в антенну поступают с контура связи L₄С₅» К выходу передатчика через конденсатор С₇ подключен высоко­частотный вольтметр, состоящий из двух диодов Д18 (Д₁ Д₂), конденсатора С₈ и микроамперметра, показания которого пропорциональны мощности колебаний в ан­тенне. Диоды Д18 можно заменить диодами ДК-С или ДК-И или же в крайнем случае Д101—Д105.

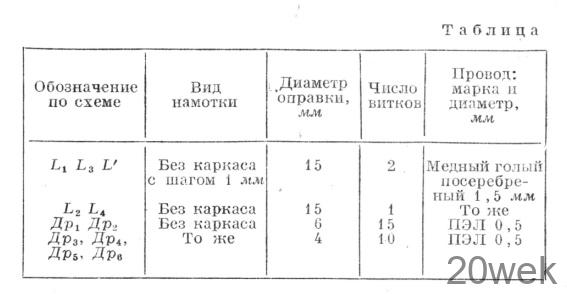

Конструкция и детали. Размещение деталей и мон­тажная схема приставки показаны на рис, 3. Передат­чик собран на шасси из латуни толщиной 0,8 мм (рис. 4). Внутренняя часть шасси разделена на три отсека двумя экранами, в которых сделаны отверстия для ламп и се­точных конденсаторов. Последние выполнены в виде ламповой панели для крепления лампы ГС-4 и пред­ставляют собой прямоугольные пластины, в которых сделаны отверстия с разрезанными и отогнутыми по всей окружности краями (рис. 5). Пластины служат обкладками конденсаторов С₁ и С_б. Другими обкладками являются экраны в шасси. Между первыми и вто­рыми обкладками необходимо проложить тонкий слой слюды или фторопластовой ленты толщиной 0,1—0,2 мм. Пластины прикрепляются к корпусу четырьмя винтами через изоляционные шайбы. Конденсаторы С₂ и С₄ подстроечные, с воздушным диэлектриком. Их изготов­ляют из подстроечных конденсаторов типа КПВ, в которых оставляют по одной подвижной и две непод­вижных пластины, а остальные удаляют. Конденсаторы С₃С₅ — такого же типа, как С₂С₄, с максимальной ем­костью 10—15 пф. Остальные конденсаторы керами­ческие или слюдяные. Данные катушек и дросселей приставки сведены в таблицу. Катушки L₁L₃ прикреп­ляются к анодам ламп хомутиками или через переход­ные втулки винтами (рис. 6). Катушку L₂ припаивают к хомутику, надетому на накальный и катодный выводы лампы Л₂. Шасси, пластины конденсаторов С₁С₆ и хо­мутики желательно посеребрить.

Настройка передатчика. После окончания монтажа и проверки его нужно включить накал ламп и прогреть их в течение не менее часа. Лишь после этого присту­пают к настройке. Подают анодное напряжение и напряжение смещения на лампу Л₁ утроительного кас­када. Вход приставки подключают к какому-либо пере­датчику диапазона 430 Мгц или, если такого не име­ется, к передатчику 144 Мгц. В анодную цепь лампы Л₁ включают миллиамперметр и настраивают конден­сатором С₂ контур L₁C₂ в резонанс по минимуму анод­ного тока. Если при резонансе поднести к аноду Л₁ баллоном неоновую лампу, она должна загореться.

Если на вход утроителя подавалась частота 144 Мгц, то нужно убедиться, что контур настроен на 432 Мгц, а не на 288 или 576 Мгц. Для этого можно применить измерительную линию или прослушать сигнал на ка­ком-либо приемнике, имеющем диапазон частот 430— 440 Мгц, подобрав местоположение и усиление прием­ника таким образом, чтобы сигнал был слышен на 6— 7 баллов. Вращая конденсатор С₂, следует добиться мак­симальной слышимости сигнала. Тогда контур L₁C₂ будет настроен правильно. После этого ко входу при­ставки подключают передатчик на 144 Мгц, с которым она будет работать, и подбирают выходное напряжение этого передатчика, а также напряжение смещения на сетке лампы Л₁ приставки, пока не будет получен мак­симальный анодный ток (но не более 60 ма).

Затем подают питание на второй усилительный кас­кад приставки и миллиамперметр включают в анодную цепь лампы Л₂. Подстраивая конденсаторы С₃ и С₂, а также подбирая связь между катушками L₁ и L₂ путем изменения расстояния между ними, добиваются максимального анодного тока лампы Л₂. При этом сле­дует иметь в виду, что при вращении конденсатора С₃ минимум свечения неоновой лампы, поднесенной к аноду Л₁, должен совпадать с максимумом анодного тока лам­пы Л₂. Если этого не происходит, то нужно ослабить связь между катушками L₁ и L₂ и снова подстроить кон­туры. Контур L₃C4 настраивается в резонанс по мини­муму анодного тока лампы Л₂ (не более 50 ма).

Подстройку контура L4C₅ и выбор связи между ним и контуром L₃С4 производят по максимальной мощности, отдаваемой в антенну (максимальному показанию ВЧ вольтметра). При расстройке контура L₃C4 анодный ток Л₂ должен возрастать на 15—20 % , иначе не удастся получить хорошую модуляцию.

Для проверки наличия модуляции выход приставки нагружают эквивалентом антенны, состоящим из рези­стора 75 ом и осветительной лампы 26 в 0,16 а, включен­ных параллельно. К лампе Л₂ от модулятора мощностью 3-5 вт подводится модулированное анодное напряже­ние. Амплитуда переменной составляющей модулирую­щего напряжения от пика до пика должна быть равна удвоенному значению постоянного напряжения на ано­де Л₂. При произнесении звука «о» перед микрофоном яркость свечения лампы эквивалента должна увеличи­ваться. Если этого не происходит, нужно заново подо­брать связь выходного каскада с утроителем и с антен­ной, а также вновь подстроить все контуры в резонанс.

Если передатчик работает только в телефонном ре­жиме и включение его производится подачей анодного напряжения, то источники смещения к обоим лампам приставки можно не подключать, соединив свободные зажимы с корпусом передатчика. При этом во время работы приставки на ее лампы необходимо обязательно включать вначале возбуждение и лишь потом анодное напряжение, иначе лампы приставки выйдут из строя. При настройке приставки источники смещения должны быть включены.

Описанная приставка была использована на всесоюз­ных соревнованиях «Полевой день» и четвертом очном первенстве СССР по радиосвязи на УКВ 1966 года. Она показала отличные результаты. В заключение следует отметить, что вместо ламп ГС-4 можно применить лампы ГС-6, а также 6С5Д и 6С9Д. В этом случае придется несколько изме­нить размеры передатчика и конструкцию крепления ламп. Приставку можно также использовать как усили­тель ВЧ приемника. В этом случае напряжение смеще­ния на лампах устанавливается таким, чтобы ток каж­дой из них составлял 15—20 ма
