Приемник «Лисолов»

С. Воробьев, Радио №5/1965, ст. 24

Приемник предназначен для спортсменов-радиолюбителей, начинающих заниматься «охотой на лис», а поэтому при разработке его особое внимание уделялось простоте конструкции и наладки. В то же время ставилась задача соз­дать приемник с параметрами, мало уступающими аналогичным прием­никам, применяемым на республи­канских и всесоюзных соревнова­ниях.

Приемник собран на шести тран­зисторах и питается от батареи типа КБС-Л-0,5. Он работает в диапазоне частот 3,5-~3,8 Мгц. Чувствитель­ность приемника, измеренная на базе первого транзистора, составляет около 10 мкв. Вес приемника вместе с головными телефонами 900 г.

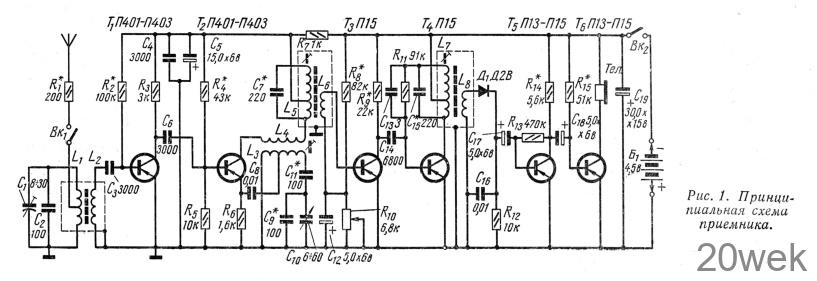

Принципиальная схема приемника приведена на рис. 1. В приемнике применены две антенны: магнитная и штыревая. Последняя подключает­ся тумблером Вк₁ через добавоч­ное сопротивление тогда, когда нужно определить направление на «лису». Усилитель ВЧ приемника, со­бранный на транзисторе П401 (Т1) — апериодический, что сделано с целью упрощения конструкции. Преобра­зовательный каскад выполнен на транзисторе П401 (Т₂). В цепи кол­лектора этого транзистора последовательно с катушкой обратной связи контура гетеродина L₄ включен контур ПЧ L₅C₇. Промежуточная частота равна 465 кгц. Усилитель ПЧ приемника — двухкаскадный на транзисторах П15 (T₃ и Т₄). С целью упрощения схемы усилителя, первый каскад его апериодический, а вто­рой — резонансный, нагруженный на контур ПЧ L₇С₁₅. Детектор приемника —последовательный на диоде Д2В (Д₁). Усилитель НЧ на транзисторах П15(Т5Т₆)—двух­каскадный по простой схеме. На­грузкой выходного каскада служат низкоомные (100 ом) головные теле­фоны. Чувствительность приемника регулируется изменением величины переменного сопротивления R₁₀, включенного в цепь базы транзи­стора Т₃.

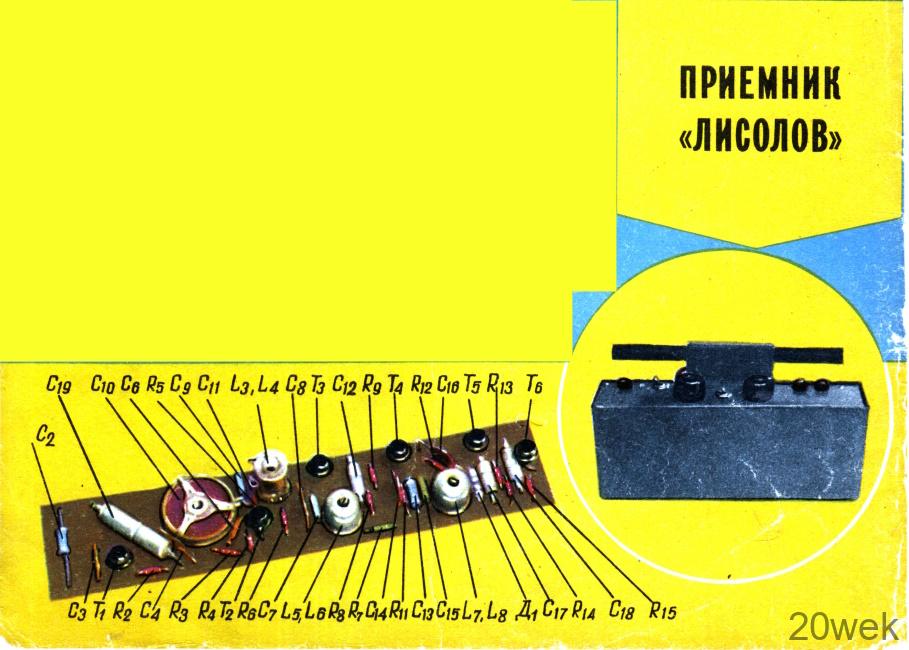

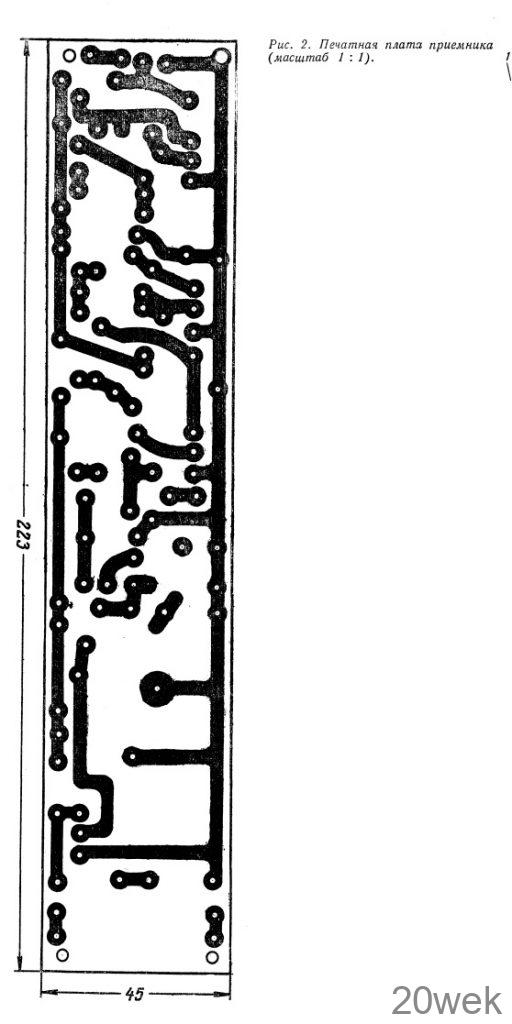

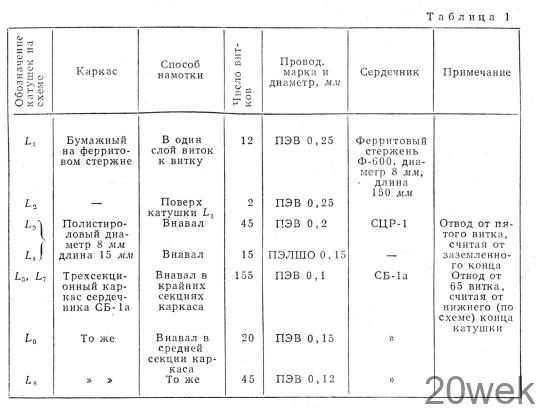

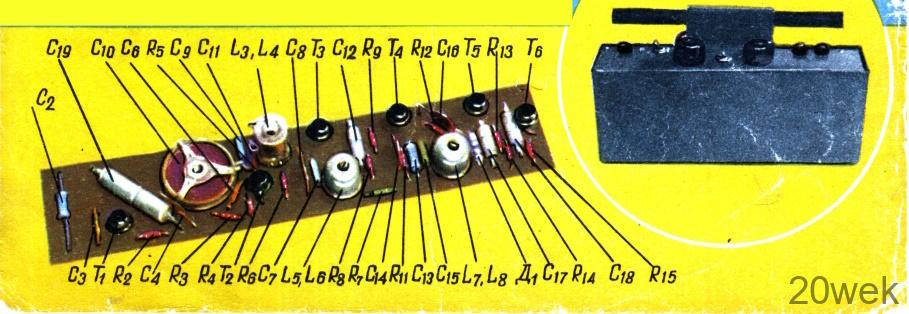

Внешний вид приемника показан на фотографии на четвертой странице обложки. Все детали приемника рас­полагаются на двух платах — верх­ней, изготовленной из дюралюминия толщиной 1,5—2 мм, и нижней, изготовленной из фольгированногo гетинакса или текстолита, толщиной 1,5—2 мм, способом печатного мон­тажа. Нижняя плата изображена на рис. 2 в натуральную величину, размер обоих плат 223X45 мм. Платы скрепляются шпильками. Расположение деталей приемника на нижней плате показано на фотогра­фии на четвертой странице обложки. Данные катушек приемника приве­дены в табл„ 1.

Общий ток, потребляемый при­емником от источника питания, должен находиться в пределах 10 — 15 ма.

Подробная методика налаживания приемников аналогичного типа неод­нократно описывалась на страницах журнала «Радио» и поэтому здесь не приводится.

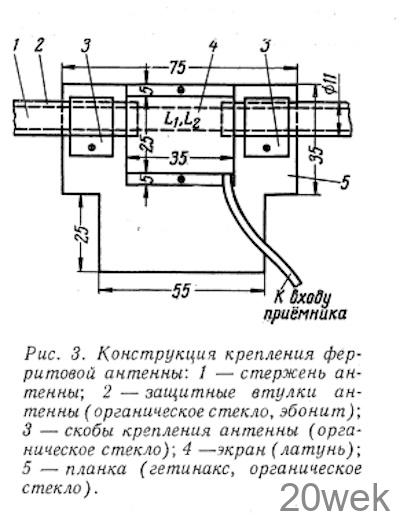

Собранный и налаженный прием­ник помещают в металлический кор­пус размерами 225X48X90 мм, изго­товленный из дюралюминия толщи­ной 1 —1,5 мм. Для удобства пере­носки к корпусу приемника прикре­плен ремень. Магнитную антенну приемника монтируют на гетинаксовой плате, размеры которой приве­дены на рис. 3. Эту плату вставляют в скобу, расположенную на корпусе приемника. Магнитную антенну можно укрепить также непосред­ственно на верхней плате.

Антенные катушки L1 и L₂, а также катушки фильтров промежу­точной частоты L₅L6 и L₇ L₈ помеще­ны в экраны, изготовленные из латуни.

Транзисторы П401 (T1 T₂) можно заменить П402 или П403, а транзи­сторы П15 (T₃ T₄)—П13 или П14.

ПРИМЕЧАНИЕ РЕДАКЦИИ. При выбранной схеме регулировки чувст­вительности ближний поиск «лисы» затруднен, так как первые каскады приемника будут перегружаться. Чтобы избежать этого, регулировать чувствительность следует при помо­щи потенциометра 300—500 ом, уста­новленного в эмиттерной цепи тран­зистора Т₁. Потенциометр следует монтировать в непосредственной близости от транзистора

­
