ПРИЕМНИК ИЗ ДОСТУПНЫХ ДЕТАЛЕЙ

В. ВАСИЛЬЕВ, Радио №8/1967, ст.35

Краткая характеристика

Приемник представляет собой пе­реносный двухдпапазонный суперге­теродин, предназначенный для гром­коговорящего приема местных и дальних радиостанций, работающих в диапазонах коротких (25—50 м) и средних (185—550 м) волн. Проме­жуточная частота — 465 кгц.

В диапазоне коротких волн прием осуществляется на выдвижную теле­скопическую антенну длиной около 90 см. Чувствительность приемника в диапазоне КВ составляет 50— 100 мкв, избирательность по сосед­нему каналу — не менее 20 дб, по зеркальному каналу — не хуже 16—20 дб.

В диапазоне средних волн прием осуществляется на внутреннюю маг­нитную антенну. Чувствительность составляет 0,3—0,5 мв/м, избира­тельность по соседнему каналу — 20—24 дб, по зеркальному каналу — не менее 23—26 дб.

Приемник собран на семи транзи­сторах распространенных типов (П403—1 шт., П402 — 3 шт. и МП41- 3 шт.), причем без какого-либо пред­варительного отбора их по пара­метрам. Питание приемника осуществляет­ся от гальванических батарей с на­чальным напряжением 9 в. Работоcпocoбность приемника сохраняется при снижении напряжения питания до 4,5 в. Потребляемый ток при ми­нимальной громкости составляет 8— 10 ма, при максимальной — до 30— 40 ма. Одного комплекта питания состоящего из шести элементов «316», включенных последовательно, хва­тает на 40—50 ч работы, а двух ба­тарей типа КБС-Л-0,5, также вклю­ченных последовательно,— на 80— 100 ч.

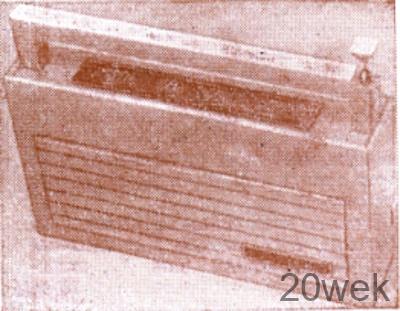

Корпус приемника изготовлен из цветного органического стекла. Внешние его размеры — 260Х160Х Х70 мм, вес с комплектом питания— около 1 кг.

Принципиальная схема

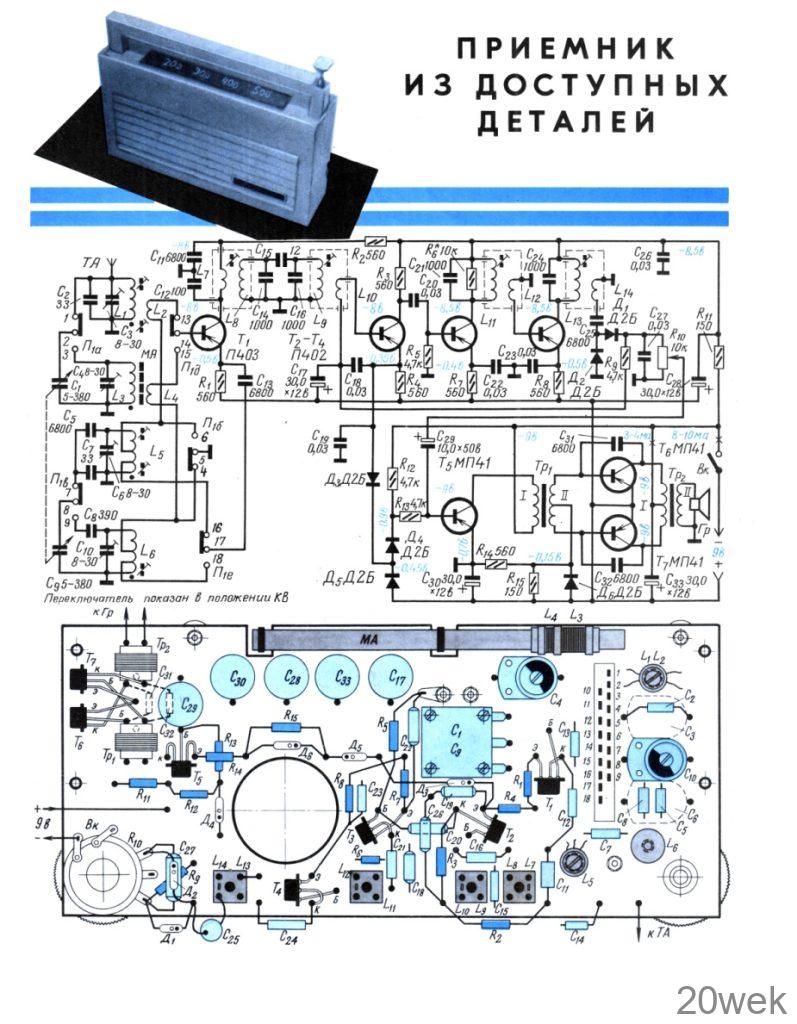

Как видно из принципиальной схемы, приведенной на рис. 1 на 3-й странице обложки, приемник имеет преобразователь частоты с совмещенным гетеродином по схеме с общим коллектором, собранный на транзисторе Т₁, двухконтурный поло­совой фильтр ПЧ, трехкаскадный усилитель ПЧ на транзисторах Т₂— T₄, детектор на диодах Д₁ и Д₂ и усилитель НЧ на трех транзисторах Т₅—Т₇, нагруженный на динамиче­ский громкоговоритель Гр.

Стабилизация напряжения началь­ного смещения базовых цепей осуще­ствляется с помощью диодов Д₄, Д₅ и одного транзистора Т₅.

Особенность преобразователя ча­стоты заключается в том, что фильтр ПЧ включен в коллекторную цепь транзистора Т1 не полностью, а ча­стично, с помощью катушки связи L₇. Это способствует более устой­чивой работе преобразователя часто­ты. Кроме того, обе катушки поло­сового фильтра ПЧ заключены в ин­дивидуальные экраны, а связь между ними осуществляется конденсатором небольшой емкости С₁₅. Полосовой фильтр такой конструкции имеет незначительное поле рассеяния, что также улучшает устойчивость ра­боты тракта ПЧ. Этой же цели слу­жит и конденсатор С₁₂, включенный между коллектором Т1 и нулевым проводом.

Усилитель ПЧ трехкаскадный. Первый каскад, собранный на транзисторе Т₂, апериодический, два последующие (Т₃ и Т₄)—резонансные. Применение двух резонансных ка­скадов ПЧ позволяет не только уве­личить чувствительность, но и улуч­шить избирательность по соседнему каналу примерно в четыре раза. Трехкаскадный усилитель ПЧ обла­дает очень большим усилением, но используется оно не полностью (примерно на одну треть), так как при полной реализации возможностей такого усилителя будут сильно про­слушиваться внутренние шумы пре­образователя частоты в виде харак­терного «шипения» в громкоговори­теле. Для того чтобы внутренние шумы преобразователя частоты не сказывались, напряжение сигнала на базе транзистора Т1 должно быть не менее 2—3 мкв.

В то же время для работы детектора с небольшими искажениями необхо­димо, чтобы напряжение ПЧ на его входе было не менее 100 мв. Таким образом, общее усиление сигнала по напряжению с базы транзистора Т1 до входа, детектора должно составлять 30—50 тысяч. Преобразователь ча­стоты имеет коэффициент передачи около 15. Следовательно, усилитель ПЧ должен обеспечить усиление сигнала по напряжению в 2 000— 3 000 раз. Для сравнения укажем, что в среднем однокаскадный усили­тель ПЧ усиливает напряжение сиг­нала до 100—150 раз, двухкаскад­ный — до 1 000—1 500 раз, а трех­каскадный — до 6000—10 000 раз. Ограничение усиления до 2 000— 3 000 раз осуществляется шунтиро­ванием катушки L₁₁ резистором R₆, что способствует повышению устой­чивости усиления, и включением низкоомного резистора в коллектор­ную цепь транзистора Т₂.

Детектор выполнен по двухтактной схеме с закрытым входом. По срав­нению с однотактным детектором он лучше , использует энергию сигнала ПЧ и более равномерно нагружает контур оконечного каскада усили­теля ПЧ.

Работа системы АРУ основана на уменьшении коллекторного тока транзистора Т₂ по мере увеличения напряжения сигнала на входе детек­тора. Достигается это тем, что напря­жение смещения на базе Т₂, склады­вающееся из двух напряжений про­тивоположной полярности (отри­цательного, снимаемого с эмиттера Т5 и положительного, выделяемого на нагрузке детектора). Это, в свою очередь, вызывает уменьшение тока через транзистор Т₂ и снижает его усиление.

С целью повышения эффективности действия АРУ введен дополнитель­ный фиксирующий диод Д₃, вклю­ченный между эмиттером транзистора Т₂ и средней точкой диодов Д₄, Д₅. При действии слабого сигнала напря­жение на эмиттере Т₂ незначительно отличается от напряжения средней точки стабилизирующих диодов, поэтому ток через диод Д₃ мал. По мере увеличения сигнала напряже­ние на эмиттере Т₂ под действием АРУ уменьшается, что вызывает возрастание тока через диод Д₃. Ток диода Д₃ создает на резисторе R₄ дополнительное напряжение, за­пирающее транзистор Т₂. При неко­тором значении напряжения сигнала ток через Т₂ полностью прекращает­ся, а сам транзистор уже не усили­вает сигнал, а значительно ослабляет его. За счет этого в зависимости от уровня сигнала система АРУ может изменять усиление до детектора при­мерно до 100 раз, предохраняя тем самым усилитель ПЧ от перегрузки. В качестве иллюстрации к ска­занному может служить рис. 1, на котором представлены зависимости напряжения НЧ на выходе детектора от напряжения ВЧ на базе транзи­стора при наличии и отсутствии АРУ.

Усилитель НЧ собран по обычной схеме с двухтактным выходным ка­скадом. Диод Д₃ осуществляет авто­матическое уменьшение напряжения начального смещения на базы око­нечных транзисторов Т₆ и Т₇ при увеличении температуры окружаю­щего воздуха Конденсаторы C_з1 и С₃₂ создают отрицательную обратную связь по переменному току, заметно ослабляющую частоты выше 3 кгц, что несколько улучшает качество звучания переносного приемника.

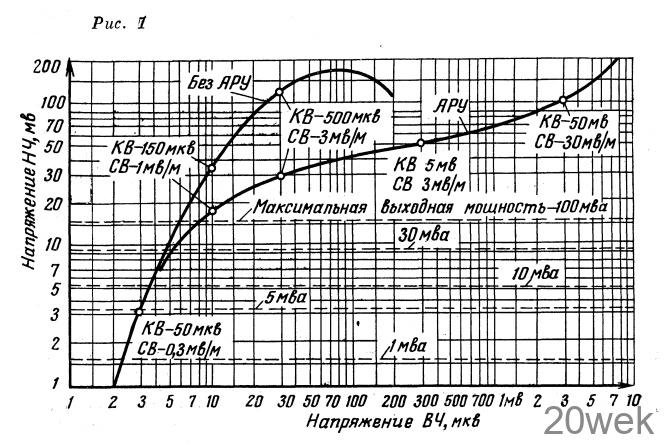

Максимальная выходная мощность усилителя НЧ — около 100 мва. Для ее получения напряжение НЧ на выходе детектора должно составлять примерно 10—15 мв. Значения вы­ходной мощности усилителя при других величинах напряжения НЧ на рис. 1 обозначены горизонталь­ными пунктирными линиями.

Для повышения устойчивости работы приемника приняты и некото­рые дополнительные меры: в цепь питания транзистора T1 введен раз­вязывающий фильтр R₂C₁₁; подклю­чен бумажный конденсатор C₂₆ (0,03 мкф), который служит для ней­трализации действия паразитной индуктивности электролитического конденсатора С₂₈.

Детали и конструкция

В приемнике применены в основ­ном стандартные детали. Самодель­ными являются лишь высокочастот­ные катушки входных и гетеродин­ных контуров, монтажная плата, верньерное устройство и корпус приемника.

Транзисторы Т₂— Т₄ могут быть типа П401—П403, П420—П423. Транзистор Т₁ рекомендуется при­менить типа П403, П403А или П423, в крайнем случае — П402 или П422. Транзистор Т₅ может быть типа П13Б или П14—П16, П39Б, П40— П42 (МП40—МП42), а Т₆, Т₇—МП40—МП42, П14,—П16, П25, П26, с различными буквенными индек­сами.

Диоды Д₁—Д₆ должны быть гер­маниевыми, точечными, типа Д2Б— Д2Ж или Д9В—Д9Е.

Конденсаторы С₂, С7, С₁₂, С₁₅ типа КД-Га или КТ-2а; C₈ типа КСО на 390 пф+10%; С₅, С₁₁, С₁₃, С₂₅, С_з1, С32 типа КД-2 (КДС) или КЛС; С18, С19, С20, С22, С23, С26,С27 типа БМ2.

Подстроечные конденсаторы С₃, С₄, С₆, С_1о типа КПК-1 или КПК-м на 6-25 или 8-30 пф. Блок кон­денсаторов переменной емкости (КПЕ) типа «Тесла».

Переключатель диапазонов — стандартный, ножевого типа, имею­щий шесть направлений на два поло­жения. Одно направление переклю­чателя (контакты 10, 11, 12) в дан­ном приемнике не используют.

Низкочастотные трансформаторы Тр₁ и Тр₂ — трансформаторы для карманных приемников, выпускае­мые школьным заводом «Чайка». Возможно применение аналогичных трансформаторов от приемников «Сокол», «Селга» и др.

Телескопическая антенна от прием­ников «Спидола», «Сувенир», «Соната». Это, пожалуй, самая дефицитная деталь, но ее можно заменить, на­пример, одним из двух усов комнат­ной телевизионной антенны или раз­движной «ногой» портативного фо­тоштатива. В крайнем случае подой­дет кусок гибкого провода диамет­ром 0,8—1,0 мм и длиной 80 мм.

Постоянные резисторы типа УЛМ, или МЛ Т-0,5, или ВС-0,25. Перемен­ный резистор (потенциометр) R₁₀ типа ТК-Д или «Тесла» на 5—10 ком, совмещенный с выключателем пита­ния .

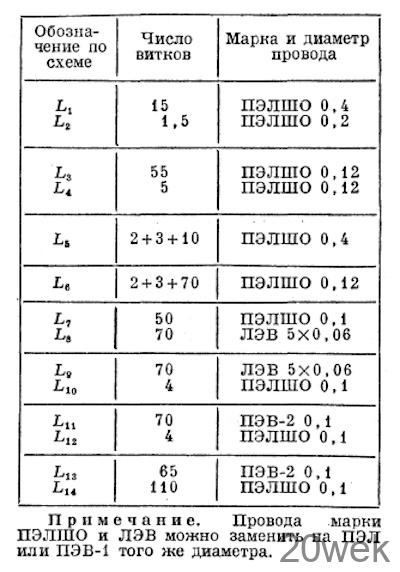

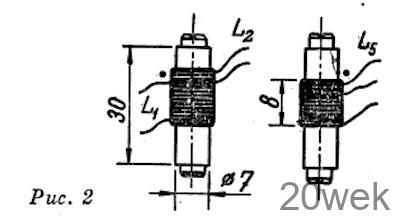

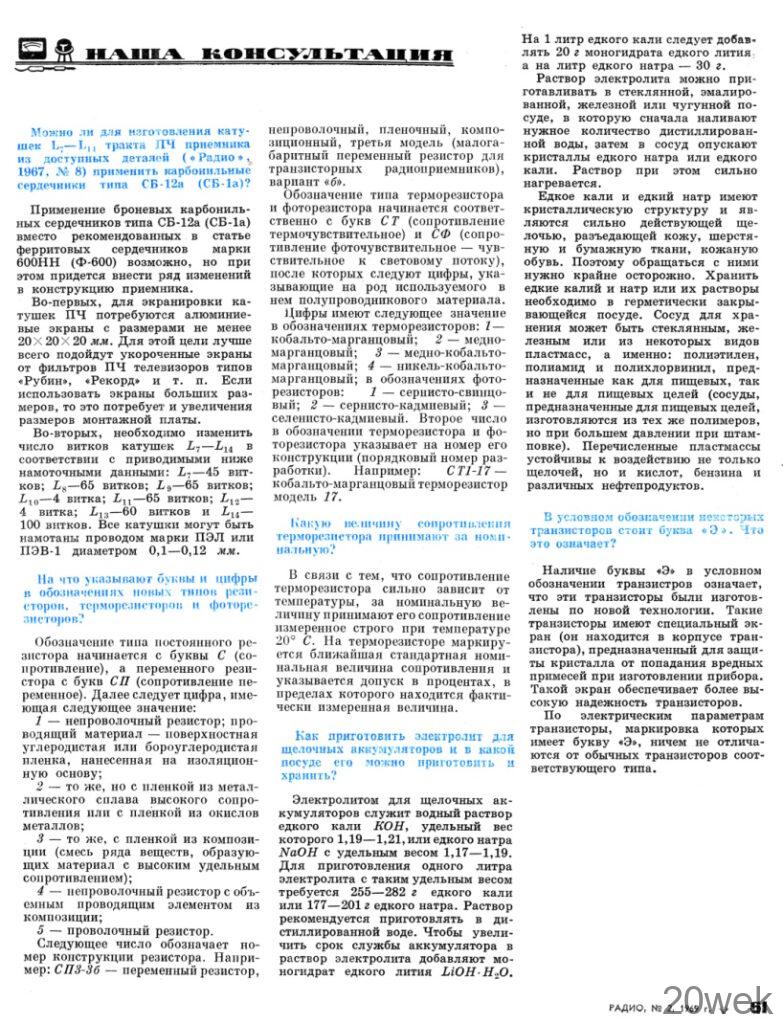

Катушки L₁, L₂ входного контура диапазона КВ и гетеродинная ка­тушка Т₅ намотаны на двух цилин­дрических каркасах, снабженных подстроечными сердечниками типа СЦР-1. Такие каркасы применяются в контурах ПЧ телевизоров «Рубин», «Знамя» и др. Катушка L₆ поме­щена в броневой сердечник типа СБ-la от ФПЧ приемников «Ре­корд-53» или «Родина-52». Конструк­ция катушек L₁, L₂ и L₅ приведена на рис. 2. Катушки L₃, входного контура СВ намотаны на бумажном каркасе длиной 30 мм, свободно перемещающемуся по ферритовому стержню диаметром 7—8 мм и дли­ной 140 мм. Катушки фильтров ПЧ (L₇—L₁₄) используются готовые, от приемника «Селга», без каких- либо переделок. В случае необхо­димости их можно изготовить и само­стоятельно. Для этого потребуются четыре броневых сердечника из фер­рита 600НН (Ф-600), снабженных подстроечными сердечниками диа­метром 2,8 мм и длиной 12 мм, пласт­массовой арматурой и металличе­скими экранами. Намоточные данные всех катушек приведены в таблице.

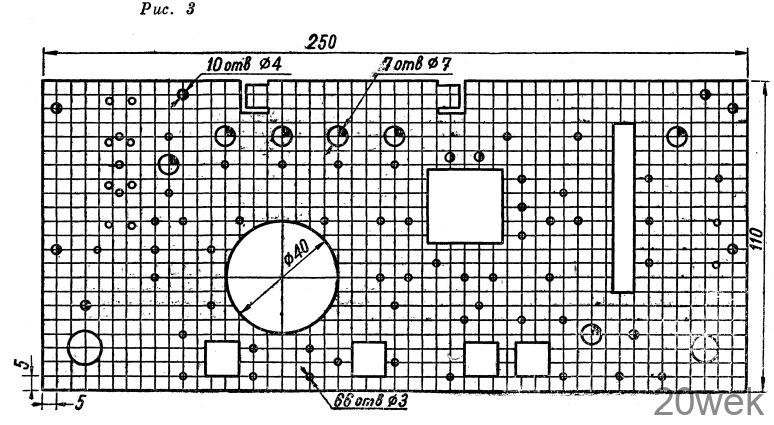

Монтаж приемника выполнен на плате из текстолита (гетинакса) тол­щиной 1,5—2,0 мм. Экраны фильтров ПЧ и переключатель диапазонов за­креплены на плате клеем БФ-2. Блок КПЕ крепится с помощью ме­таллического кронштейна. Чертеж монтажной платы приведен на рис. 3, а размещение деталей на ней пока­зано на рис. 2 на 3-й странице об­ложки.

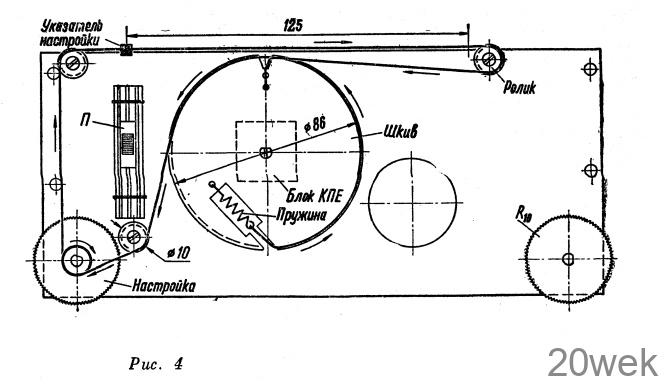

В приемнике имеется верньерное устройство для замедления враще­ния оси КПЕ. Кинематическая схема верньерного механизма показана на рис. 4. Ведущий шкив, насаживае­мый на ось КПЕ, и направляющие ролики сделаны из листового орга­нического стекла толщиной 4—6 мм. Шкала настройки гравируется на пластине из прозрачного органического стекла. Нить должна быть из крученого шелка или капрона.

Налаживание

Прежде чем включить питание, необходимо внимательно проверить правильность выполненных монтаж­ных соединений. Проверка режимов транзисторов производится с по­мощью авометра. Измеренные зна­чения могут отличаться от указанных на схеме в пределах +10—20%. Закончив измерения режимов, нужно проверить работоспособность усили­теля НЧ и детектора, затем гетеро­дина, на каждом диапазоне в отдель­ности. После этого можно перейти к налаживанию усилителя ПЧ. Для этого переключатель диапазонов ста­вится в положение КВ, регулятор громкости — в положение макси­мальной громкости, и вращением ручки настройки добиваются приема хотя бы одной станции. При этом подстроечные сердечники всех ка­тушек должны находиться в положе­нии, показанном на рис. 2.

Приняв сигнал станции, подстрой­кой сердечников фильтров ПЧ (сна­чала L₁₃, затем L11, L₉, Ь₈) добиваются макси­мальной громкости при­ема. Если громкость при­ема станции окажется чрезмерно большой, не­обходимо перестроиться на другую, менее мощ­ную станцию и еще раз повторить настройку. Если этого не сделать, то из-за действия систе­мы АРУ нельзя будет точно настроить все кон­туры ФПЧ в резонанс. Установка границ ди­апазонов и сопряжение настройки входных и гетеродинных контуров производятся с помощью вспомогательного все­волнового приемника. Сначала всиомогательный приемник настраивается на частоту хорошо слышимой станции, работающей в диапазоне 49 м. За­тем на ту же станцию настраи­вается налаживаемый приемник и регулировкой сердечника катушки L₅ добиваются того, чтобы она была слышна при емкости КПЕ, близкой к своему максимальному значению. Затем осуществляется сопряжение настройки входного контура КВ подстройкой сердечника катушки L₁. После этого вспомогательный прием­ник перестраивается на станцию, работающую на волне около 25 м, и на ту же волну настраивается налаживаемый приемник. Но теперь подгонка границы диапазона и со­пряжение настройки контуров произ­водятся только подстроечными кон­денсаторами С_б, затем С₃. После этого необходимо проверить точность настройки в середине диапазона КВ на волнах 31 м и 41 м, и в случае низкой чувствительности — произ­вести подстройку, пользуясь под­строечными конденсаторами (31 м) и сердечниками (41 м).

Описанные операции необходимо повторить несколько раз, с тем чтобы выравнять чувствительность прием­ника ко всему диапазону КВ. Налаживание средневолнового диапазона производится аналогич­ным способом, сначала на волне око­ло 550 м, затем на 200 м. Если при этом окажется, что прием на СВ сопровождается свистом, необходимо несколько уменьшить напряжение гетеродина на базе транзистора Т1. Для этого нужно подключить допол­нительный резистор в 560 ом между контактами 4 и 5 переключателя диапазонов.

В заключение следует указать, что изготовление и налаживание двух­диапазонного супергетеродина слож­нее, чем простого однодиапазонного приемника, и требует большой акку­ратности и терпения. Зато такой приемник позволяет принимать пе­редачи радиовещательных станций на расстоянии нескольких тысяч километров.
