ПОВЫШЕНИЕ ВЫХОДНОЙ МОЩНОСТИ ,,ВЭФ-СПИД0ЛА-10“

В. Крылов, Радио №11/1968, ст.52

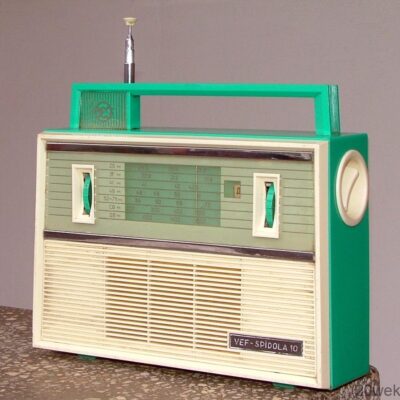

Радиоприемник «ВЭФ-Спидола-10» пользуется боль­шой популярностью благо­даря своим хорошим техни­ческим характеристикам и высоким эксплуатационным качествам. Однако он имеет сравнительно небольшую максимальную выходную мощность — 250 мвт, хотя громкоговоритель и корпус приемника способны без заметных иска­жений воспроизводить звуковые .частоты с мощностью до 0,5 вт.

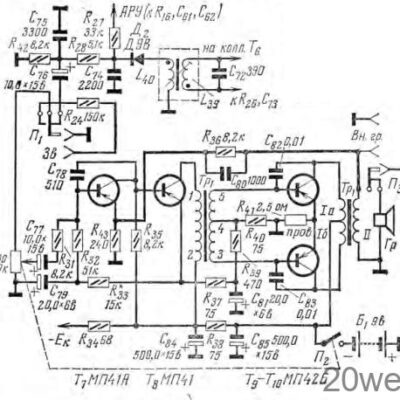

Максимальную выходную мощность уси­лителя НЧ приемника можно повысить до 450 мвт и уменьшить нелинейные искажения, сохранив остальные его пока­затели прежними. Для этого необходимо перемотать выходной трансформатор к произвести некоторые изменения в схеме усилителя НЧ и детектора. Схема такой переделки приведено на рисунке. Жир­ными линиями на ней показаны изменения и дополнения, внесенные при переделке. Обозначения элементов соответствуют обо­значению их на схеме приемника в журнале «Радио» №11 за 1966 год.

Переделки усилители НЧ заключается в том, что в цепь эмиттера транзистора Т7_; (первого каскада УПЧ) включается рези­стор R41, а напряжение отрицательной обратной связи снимается не с первичной, а со вторичной обмотки выходного транс­форматора и подастся в эмиттер транзи­стора Т7 через цепочку R36C80. При этом весь усилитель оказывается охваченным глубокой отрицательной обратной связью, что значительно снижает нелинейные ис­кажения и повышает входное сопротивле­ние усилителя.

Для уменьшения нелинейных искижений при детектировании сигнал НЧ снима­ется не со всего сопротивлении нагрузки, а с части его (резистор R₄2). Поскольку входное сопротивление УПЧ возpастает, регулятор громкости (R30) тоже включа­ется иначе, что также уменьшает нели­нейные искажения детектора, так как u этом случае при регулировке громкости нагрузка детектора по переменному току не меняется.

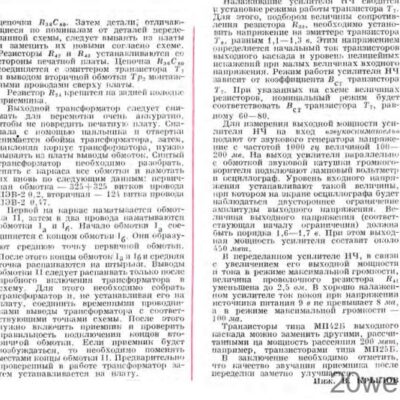

Переделку необходимо начать с печатной платы. Сначала нужно аккуратно срезать печатный проводник, соединяющий эмиттер транзистора Т7, с общим плюсом пе­чатной платы, и проводники с обеих сторон
