ПОВЫШЕНИЕ ЧУВСТВИТЕЛЬНОСТИ СУПЕРГЕТЕРОДИННОГО ПРИЕМНИКА

В. ФРОЛОВ, Радио №7/1967, ст.56

Конструирование портативных транзис­торных приемников, обеспечивающих хо­рошее качество звучания, связано с при­менением громкоговорителей, имеющих диаметр диффузора 90 мм и более (0,5ГД- 14, 1ГД-18 и др.). Это ведет к увеличению габаритов приемника, в то время как весь монтаж его занимает сравнительно неболь­шую часть объема. Разумеется, радиолю­битель, разрабатывающий такой приемник, стремится использовать все возможности для увеличения чувствительности и изби­рательности приемника.

Применение описанной ниже механико­электрической схемы сопряжения настро­ек позволит в этом случае значительно увеличить чувствительность приемника и несколько упростить его настройку. Эта схема позволяет произвести сопряжение настроек входного контура и гетеродина во всем диапазоне частот в отличие от общепринятого сопряжения в двух-трех точках. Схема преобразовательного кас­када супергетеродина с использованием механико-электрической схемы сопряже­ния приведена на рис. 1.

Устройство механизма показано на рис. 2. В качестве основного органа настрой­ки использован сдвоенный блок конден­саторов переменной емкости с воздушным диэлектриком с перекрытием по емкости от 4 до 240 пф. Точное сопряжение настроек входного и гетеродинного контуров дости­гается с помощью специального кулачка 3, установленного на втулке с фланцем 2, втул­ка закреплена на оси блока конденсаторов переменной емкости. Кулачок 3 через ро­лик 4 передает движение на шток 6, меха­нически связанный с катушкой индук­тивности 13 входного контура. Закон пе­ремещения этой катушки по ферритовому стержню 14 магнитной антенны определя­ется формой кулачка. Для предотвраще­ния люфта штока в в плоскости движения служит пружина 8, постоянно прижимаю­щая ролик 4 к кулачку 3.

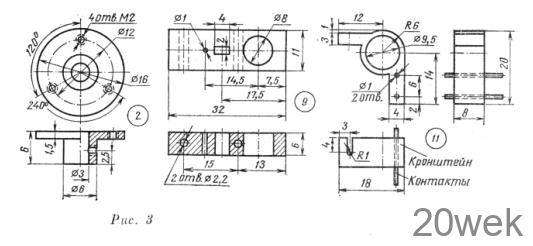

Чертежи основных деталей механизма приведены на рис. 3.

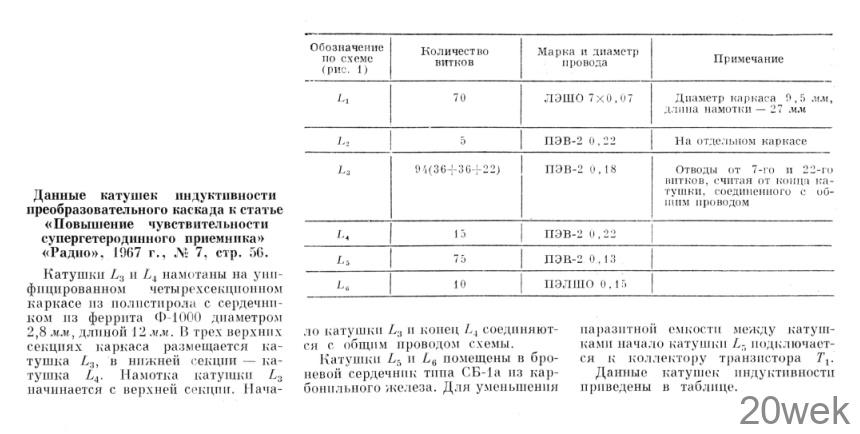

Следует отметить, что в описываемом механизме необходимо применять ферри­товый стержень, имеющий небольшой прогиб, так как в противном случае будет трудно обеспечить плавный ход катушки по стержню. Катушка индуктивности на­матывается на каркасе, склеенном из двух-­трех слоев кабельной бумаги толщиной 0,1 мм. Диаметр каркаса должен быть на 0,5—0,8 мм больше диаметра ферритового стержня. Для средневолнового диапазона катушка должна иметь 70 витков лиценд- рата ЛЭШО 7×0,07, намотанных в один слой. Для длинноволнового диапазона сле­дует применять многослойную секциони­рованную обмотку из 5—7 секций.

Порядок сопряжения настроек в при­емнике с описанным механизмом следую­щий: сначала производят сопряжение по методике, неоднократно описанной в ли­тературе. Это предварительное сопря­жение, цель которого добиться, чтобы в любой точке диапазона можно было дос­тичь полного сопряжения настроек пере­мещением катушки входного контура по ферритовому стержню в пределах 5—7 мм. Когда это достигнуто, на ось блока кон­денсаторов устанавливают втулку 2, на которой закреплена заготовка под кула­чок з. Диаметр заготовки выбирается из соображений обеспечения необходимого 5—7 мм) перемещения катушки входного контура. Перед установкой на втулке заготовка должна быть размечена радиальными ли­ниями с углом охвата в 190—200° (рис. 2). Необходимо отметить, что чем больше будет этих линий в пределах указанного угла, тем точнее можно будет выполнить сопрягающий контур кулачка, т. е. точнее выполнить сопряжение настроек.

Второй этап — окончательная настрой­ка, которую можно вести как с помощью генератора стандартных сигналов, так и по радиовещательным станциям. После­довательно устанавливая блок конденса­торов в положения, соответствующие со­впадению оси штока с радиальными ли­ниями на кулачке, перемещают шток, до­биваясь максимального уровня сигнала на соответствующей частоте, и делают риску на радиальной линии. После того как пройден весь диапазон, заготовку кулачка снимают с втулки и точки, получившиеся в местах пересечения рисок и радиальных линий, соединяют плавной кривой. Затем тщательно опиливают заготовку по полу­чившемуся контуру, устанавливают кула­чок на место и проверяют точность сопря­жения. Автором был изготовлен транзис­торный приемник с описанным механизмом сопряжения на средневолновый диапазон. По сравнению с промышленными однотип­ными приемниками «Альпинист», «Селга» и др. этот приемник обладает большей чув­ствительностью
