Портативная радиостанция на 430—440 Мгц

И. Оттосон, Радио №4/1964, ст.19

В статье описана несложная и доступная по конструкции ра­диостанция, работающая в диапа­зоне .430—440 Мгц. Несмотря на свою простоту, в «Полевом дне» 1962 г. она показала хорошие ре­зультаты при дальности связи 40— 60 км. После «Полевого дня» при специальной проверке сигналы пе­редатчика, установленного на рав­нине, были обнаружены связным приемником, размещенным в авто­мобиле, на расстоянии до 200 км.

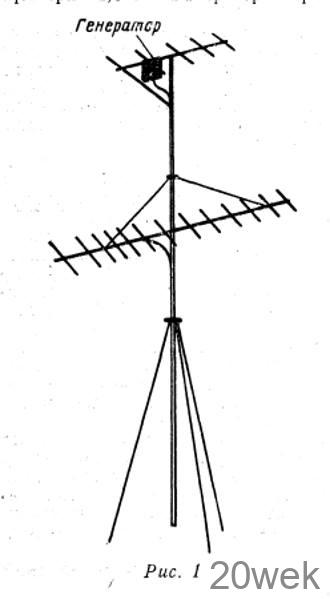

Чтобы свести к минимуму высоко­частотные потери, генератор смон­тирован вместе с передающей ан­тенной на мачте (рис. 1). Модулятор передатчика и приемник расположе­ны внизу, на столе оператора. Прием­ная антенна на 2,1 м ниже антенны передатчика. Общая высота мачты около 10 м.

Портативная радиостанция на 430—440 Мгц

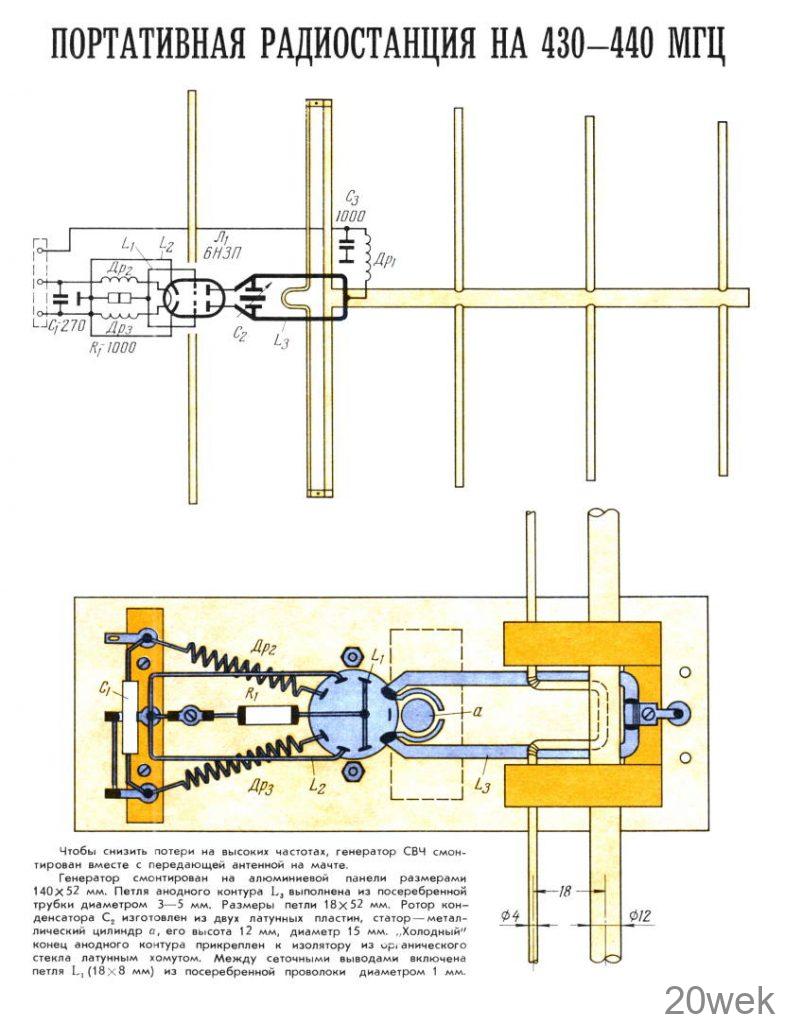

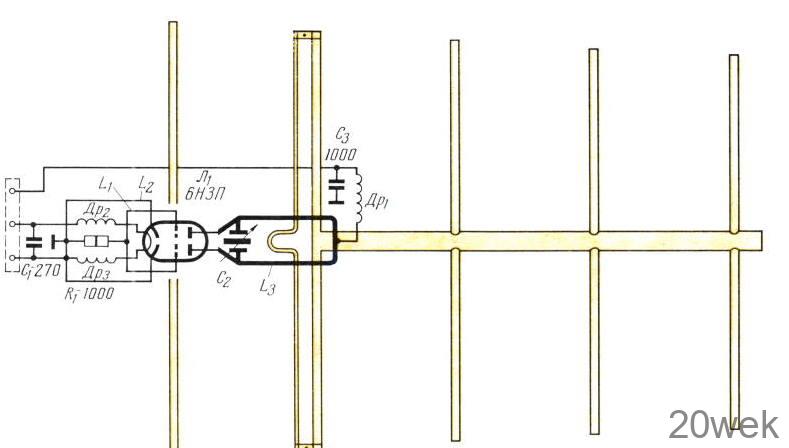

СВЧ генератор (см. карт. вклад­ки). Выходная мощность генератора примерно 1,8 вт. Генератор собран по схеме с самовозбуждением. Про­стота схемы позволяет применять не­дефицитные детали и свести к ми­нимуму — налаживание передатчика, однако ей свойственны и недостатки, например возможность паразитной частотной модуляции, Настройка за­ключается в выборе оптимальной связи с антенной (по свечению лам­почки карманного фонаря, вклю­ченной в цепь вибратора) и опреде­лении частоты генерации при помощи измерительной линии.

Портативная радиостанция на 430—440 Мгц

Генератор смонтирован на алюми­ниевой панели размерами 140х52х х2 мм. Большое значение имеет качество колебательного контура в цепи анода. Петлю (индуктивность) этого контура желательно изгото­вить из посеребренной проволоки (трубки) диаметром 3—5 мм. Ори­ентировочные размеры петли 18 X 52 м. Ротор конденсатора С1 изготовлен из двух латунных пла­стин размерами 12×23 мм. Пла­стины ротора припаяны к «горячим» концам анодного контура. Статором является металлический цилиндр а высотой 12 мм и диаметром 8 мм, который прикреплен на конце 3 мм болтика. Ввинчивая или вывинчивая болтик, можно изменять расстояние между пластинами конденсатора и так менять частоту генерации. Гайка должна быть изолирована от шасси. К «холодному» концу анодного контура L3C2 прикреплен латунный хомутик, который в свою очередь прикрепляет анодный контур к изо­лятору из органического стекла. К этому хомутику припаян высоко­частотный дроссель, который на­мотан проводом ПЭ 0,6—0,8, диа­метр намотки 4—5 мм, число витков 10—12 при длине намотки 25—З0 мм. Фильтрующий конденсатор Сз типа КСО расположен с обратной стороны шасси.

Между выводами сеток лампы 6НЗП включена петля L1, размерами 8×18 мм, изготовленная из 1 мм посеребренной проволоки и разме­щенная вертикально по отношению к шасси. Катодная петля L2 из того же материала, что и L1, имеет раз­меры 18×45 мм. Средняя точка катодной петли заземлена.

Дроссели ВЧ в цепях накала (провод ПЭ 0,8, диаметр намотки 5 мм) включены между гнездом генераторной лампы и специальной опорной панелью.

Вибратор антенны индуктивно свя­зан при помощи петли связи длиной 50 мм с анодным контуром и опирается на изоляторы из органиче­ского стекла. Расстояние между антенными элементами 138 мм, дли­на рефлектора 340 мм, вибратора 325 мм, I директора 310 мм, II ди­ректора 305 мм, III директора 300 мм. Диаметр трубок 12 мм. Мачта, на которой располагаются антенные элементы, имеет диаметр 20 мм и должна быть электрически соединена с шасси.

Анодные цепи генератора потреб­ляют ток 40 ма при напряжении 180—210 в. Стабильность частоты передатчика при тщательном из­готовлении достаточна для связей продолжительностью не выше 10 мин.

Портативная радиостанция на 430—440 Мгц

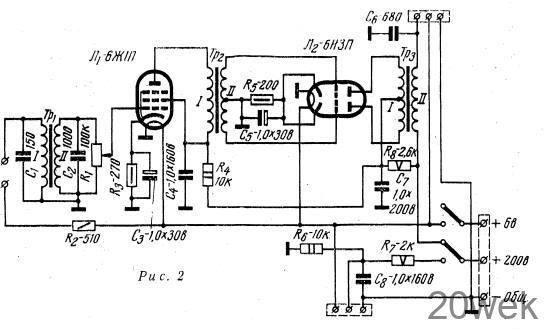

Модулятор (рис. 2) работает от угольного микрофона. Выходная мощность модулятора достаточна и для работы с более мощным гене­ратором. Сердечник трансформатора Тр1 со­бран из пластин Ш-12, толщина набора 12 мм. Обмотка I содержит 600 витков провода ПЭЛ 0,08, об­мотка II—9000 витков такого же провода. Сердечник трансформатора Тр2 такой же, как у Тр1. Обмотка I имеет 2000 витков, а обмотка II— 2×300 витков провода ПЭЛ 0,11. Обмотки трансформатора Трз на­мотаны на сердечнике из пластин Ш-16, толщина набора 32 мм. Об­мотки содержат: I—2×800 витков, обмотка II—500 витков провода ПЭЛ 0,18.

Портативная радиостанция на 430—440 Мгц

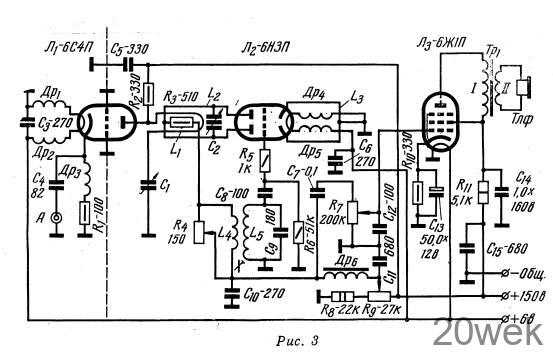

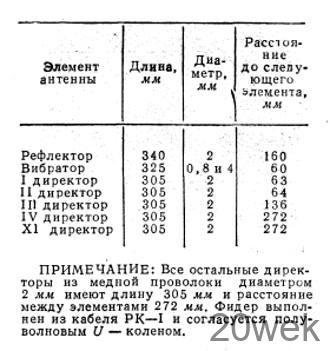

Приемник (рис. 3) имеет каскад усиления ВЧ, сверхрегенеративный детектор и каскад усиления НЧ. Усилитель ВЧ на лампе 6С4П (Л1) выполнен по схеме с заземленной сеткой. 6С4П можно заменить 6НЗП или 6Н15П, при этом оба триода соединяют параллельно. В анодную цепь усилителя ВЧ включен полу­волновый петлевой отрезок линии. Линию настраивают на среднюю частоту диапазона подстроечным кон­денсатором С2, изготовленным из латунных пластин диаметром 12 мм. Сверхрегенеративный детектор имеет индуктивную связь с усилителем ВЧ и по конструкции аналогичен описанному выше генератору. В ка­честве контура гасящего генератора используется контур ПЧ, к которому добавляют обмотку связи, содержа­щую 30 витков провода ПЭЛШО 0,16. Выходной трансформатор Тр1 собран на сердечнике из пластин Ш-12, толщина набора 12 мм. Обмотка I содержит 9000 витков провода ПЭЛ 0,1, а обмотка II—600 витков такого же провода. Антенна приемника име­ет 13 элементов при общей длине мачты крепления 2,45 м. Данные антенны сведены в таблицу.

Портативная радиостанция на 430—440 Мгц

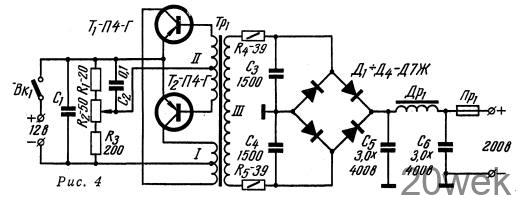

Анодно-экранные цепи питаются от преобразователя (рис. 4), который подключен к аккумулятору напря­жением 12В и емкостью 60—100 а/ч. Цепи накала питаются от аккуму­лятора напряжением 6 в. Ток, по­требляемый от накального аккуму­лятора, 1,7 а и от анодного аккуму­лятора 1,5 а. В преобразователе можно применить транзисторы П4.

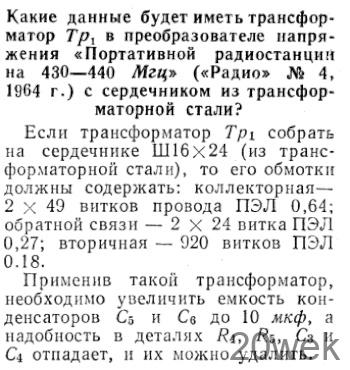

Обмотки трансформатора Тр1 име­ют: обмотка I —2×45 витков про­вода ПЭВ-2 0,64, обмотка II—2×23 витков провода ПЭВ-2 0,31, обмотка высокого напряжения III—800 вит­ков провода ПЭВ-2 0,18. Трансфор­матор собран на пермаллоевом сер­дечнике Ш-12, при толщине набора 16 мм. Обмотки I и II наматываются вместе; потом следует разрезать се­редину провода и конец одной из образовавшихся обмоток присоеди­нить к началу другой, это соединение является средней точкой данной обмотки.

Портативная радиостанция на 430—440 Мгц

Чтобы препятствовать пролезанию высших гармоник перед выпрями­тельным мостом, включен заграж­дающий фильтр из сопротивлений R4 и R5 и конденсаторов С3С4. Кон­денсаторы фильтра типа КСО долж­ны быть рассчитаны на рабочее напряжение не ниже 500 в.

Преобразователь работает на ча­стоте около 800 гц и имеет кпд порядка 75%.
