ПЕРЕНОСНЫЙ СУПЕРГЕТЕРОДИННА ТРАНЗИСТОРАХ

А. Буденный, С. Бать, А. Вишняков, Радио №5/1965, ст. 43

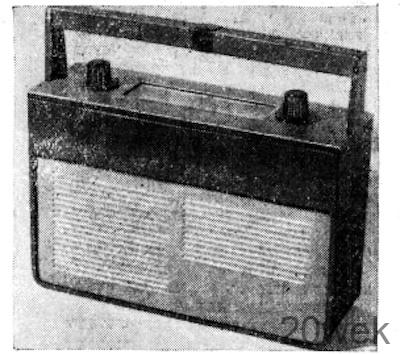

Приемник предназначен для работы в средневолновом диапазоне частот (520—1600 кгц). Чувствитель­ность приемника при приеме на магнитную антенну около 1 мв/м. Избирательность по соседнему ка­налу при расстройке на ±10 кгц— 34 дб (при полосе ВЧ тракта на уров­не—3 дб, равной 7 кгц). Избиратель­ность по зеркальному каналу— не хуже 20 дб.

Система автоматической регули­ровки усиления (АРУ) обеспечивает изменение выходного сигнала не бо­лее 6 дб при изменении входного сигнала на 60 дб.

Номинальная выходная мощность приемника 150 мет при коэффици­енте нелинейных искажений на час­тоте 1 кгц не более 10 %. Питается приемник от двух включенных пос­ледовательно батарей КБС-Л-0,5. Потребляемый ток в режиме молча­ния не превышает 10 ма, при номинальной выходной мощ­ности он равен 40 ма. Габари­ты приемника 230Х 155X75 мм (без ручки для переноски).

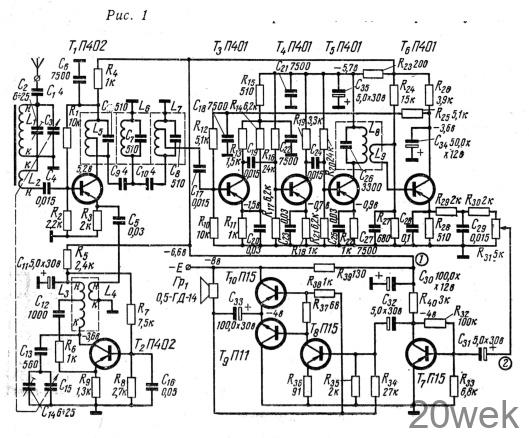

Приемник собран по супер­гетеродинной схеме на де­сяти транзисторах. Его прин­ципиальная схема приведена на рис. 1. Входной сигнал с ка­тушки связи L₂ подается на базу транзистора Т₁ (П402), работающего в каскаде смесителя, а сигнал гете­родина в цепь эмиттера этого же транзистора. Гетеродин собран на отдельном транзисторе Т₂ типа П402. Нагрузкой смесителя является фильтр сосредоточенной селекции, состоящий из контуров L₅C₆, L₆C₇, L₇C₈.

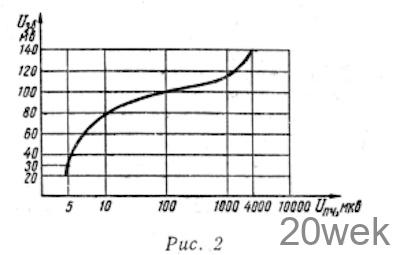

Каскад, собранный на транзисторе Т₃, работает регулируемым ослабите­лем системы АРУ. Напряжение АРУ с коллектора транзистора Т₆ (П401), работающего детектором и усилителем постоянного тока системы АРУ, подается в цепь базы транзистора Т₃ (на делитель R₁₀, R₁₂). Эмиттер транзистора Т₃ подключен к дели­телю R₁₁, R₁₄. Система АРУ рабо­тает следующим образом: по мере увеличения напряжения входного сигнала, отрицательное напряжение на коллекторе транзистора T₆ умень­шается, и соответственно уменьша­ется напряжение на базе транзистора Т₃, вызывая уменьшение коллектор­ного тока этого транзистора. Коэф­фициент усиления по напряжению каскада на транзисторе Т₃ изменя­ется при этом от 20—15 до 1. Даль­нейшее увеличение входного сиг­нала снижает напряжение на базе транзистора Т₃ настолько, что оно становится меньше напряжения на эмиттере, в результате чего транзис­тор Т₃ запирается. После запирания транзистора Т₃ сигнал на вход сле­дующего каскада проходит через емкость база — коллектор этого тран­зистора и паразитные емкости мон­тажа, затухая в 50—100 раз. Таким образом достигается изменение ко­эффициента усиления по ПЧ приб­лизительно на 60 дб. На рис. 2 при­ведена зависимость напряжения зву­ковой частоты на выходе детектора от величины сигнала ПЧ, подавае­мого на базу транзистора Т₃, при глубине модуляции 39%.

Транзистор Т₄ (П401) работает в каскаде апериодического усили­теля ПЧ. Последний каскад усили­теля ПЧ, собранный на транзисторе Т₅ (П401) нагружен на широкопо­лосный контур L₈C₂₆. Транзистор Т₆ (П401) работает детектором и усилителем постоянного тока сис­темы АРУ. В детекторном каскаде применена схема эмиттерного пов­торителя, обеспечивающая малые не­линейные искажения, высокое вход­ное и низкое выходное сопротивле­ния. Как усилитель постоянного тока системы АРУ, транзистор Т₆ работает в схеме с общим эмиттером. Коэффициент усиления этого кас­када по постоянному напряжению равен 8.

Усилитель НЧ имеет два предва­рительных каскада усиления, соб­ранных на транзисторах Т₇ и Т₈ (П15) и оконечную ступень, выпол­ненную по бестрансформаторной схе­ме на транзисторах Т₉ (П11) И T10 (П15). Параллельная отрицательная обратная связь по напряжению, ко­торая подается с громкоговорителя через сопротивление R₃₄ на базу транзистора Т₈, уменьшает нелиней­ные искажения и выравнивает час­тотную характеристику- усилителя НЧ.

Для получения номинальной вы­ходной мощности необходимо по­давать на вход усилителя НЧ нап­ряжение звуковой частоты поряд­ка 8—10 мв.

В радиоприемнике использован стандартный блок конденсаторов пе­ременной емкости на 12/495 пф и громкоговоритель типа 0,5 ГД-14. Катушки L₁ и L₂ магнитной антенны намотаны на ферритовом стержне марки Ф-600, который установлен внутри ручки для переноски при­емника. Остальные высокочастотные катушки намотаны на броневых сер­дечниках типа СБ-1а и помещены в алюминиевые экраны. В качестве экранов использованы стандартные экраны от контуров ПЧ телевизион­ных приемников. Эскиз такого экра­на показан на рис. 3. Броневые сер­дечники установлены в углублениях, сделанных в текстолитовой плате с помощью специально заточенно­го сверла диаметром 12 мм. Эскиз контура в экране приведен на рис. 4, а намоточные данные всех кату­шек — в таблице

Все узлы приемника, за исклю­чением магнитной антенны и источ­ника питания смонтированы на панели из органического стекла тол­щиной 4 мм. Монтаж приемника выполнен на двух текстолитовых платах

Катушки магнитной антенны сое­динены гибкими проводами, прохо­дящими через полую стойку ручки для переноски приемника с мон­тажной платой высокочастотного блока. Батареи питания помещены в зажимы из фосфористой бронзы, являющиеся одновременно токосъем­никами, которые укреплены на ниж­ней стенке корпуса приемника. Кор­пус изготовлен из органического стекла, окрашенного в темно-серый цвет. Наличник шкалы и декоратив­ная решетка громкоговорителя из­готовлены из алюминия

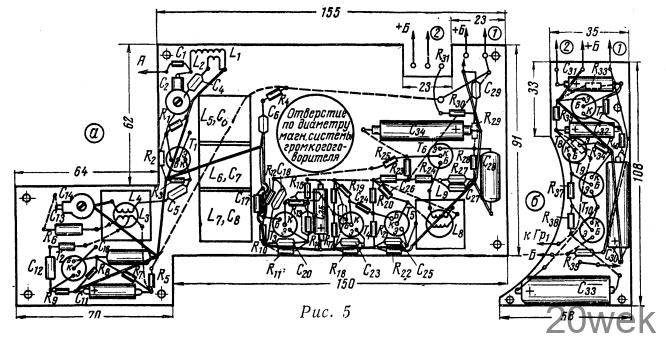

Монтажная схема высокочастот­ного блока приемника приведена на рис. 5, а, а усилителя НЧ—на рис. 5, б. Налаживание приемника, как обы­чно, начинают с усилителя НЧ. К коллектору транзистора T₈ подклю­чают тестер и подбором сопротивле­ния R₃₄ устанавливают напряжение, равное половине напряжения источ­ника питания. Тракт промежуточной частоты налаживают так. На базу транзистора T1 подают сигнал с час­тотой 465 кгц от ГСС или через дели­тель напряжения — с анода лампы усилителя ПЧ работающего прием­ника, и последовательно подстраи­вают сердечники контуров L₈С₂₆, L₅C₆, L₆С₇, L₇, С₈ по минимуму пока­зания прибора, подключенного к коллектору транзистора T₆.

После настройки тракта ПЧ про­изводится сопряжение входного и гетеродинного контуров обычным спо­собом.

Конденсатор С, включенный па­раллельно с катушкой L5—С₆
