„Нониусная шкала»
Радио №3/1965, ст. 57
Применяя вспомогательную нониусную шкалу, можно повысить точность основной шкалы в 10 раз.

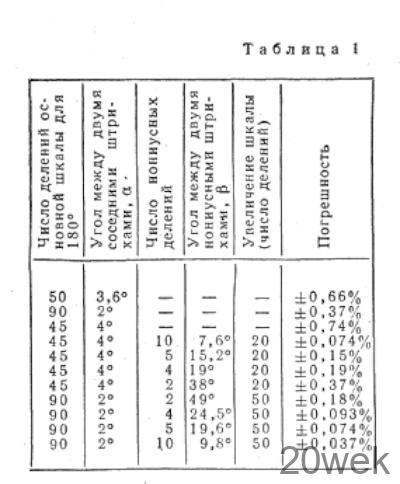

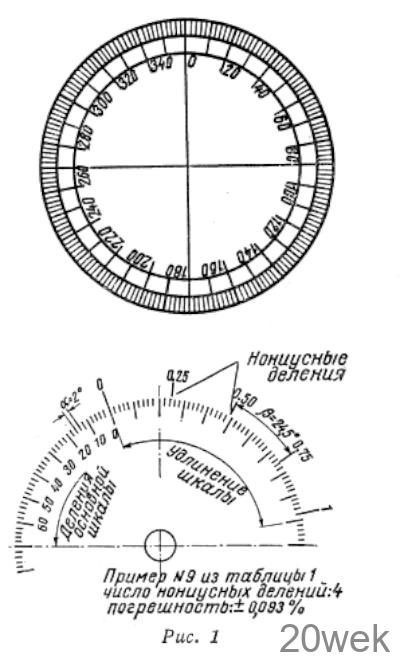

Основная шкала изготовляется из жести или пластмассы и представляет собой диск, укрепляемый на оси конденсатора переменной емкостей. На диске нанесены деления соответственно рис. 1 и таблице 1.

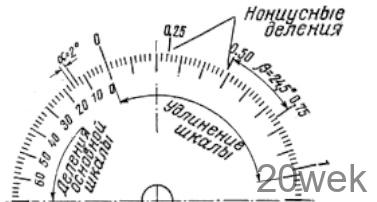

Нониусная шкала также изготовляется из жести или пластмассы. Она представляет собой часть кольца соответствующей длины и внутренним диаметром, равным диаметру основной шкалы. На внутреннем крае нанесены риски согласно рис. 1 и таблице 1.
После изготовления нониусная шкала укрепляется вплотную к основной так, чтобы ее нулевая риска совпадала с нулевой риской основной шкалы (конденсатор при этом полностью введен).
Изготовление нониусной шкалы и нанесение рисок на нее и основную шкалу является трудоемкой, кропотливой работой, требующей большого внимания и тщательности, но затраченный труд окупается высокой точностью шкалы.
