МОЩНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

И.Ергунов, Радио №4/1965, ст. 50

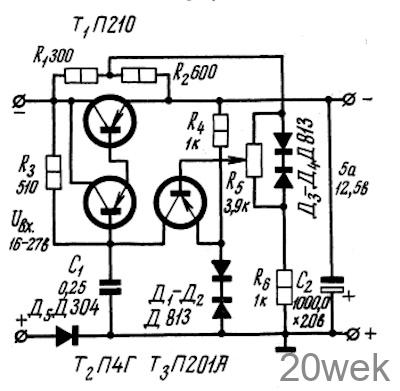

Этот стабилизатор можно исполь­зовать для стабилизации источников питания с весьма неустойчивым нап­ряжением. Стабилизатор напряже­ния (рис. 1) состоит из регулирую­щего элемента на транзисторах Т1, Т₂, усилителя на транзисторе Т₃ и источника опорного напряжения Д₃, Д4. Напряжение на выходе стабили­затора равно разности между вход­ным напряжением и падением напря­жения на транзисторе Т1. Если вы­ходное напряжение по какой-то при­чине увеличивается, то ток цепи базы транзистора Т₃ и его коллектор­ный ток возрастают, что вызывает уменьшение базового тока тран­зистора Т₂. Последнее вызывает уве­личение сопротивления коллекторно-эмиттерного перехода транзис­тора Т1, в результате чего увеличи­вается падение напряжения на этом сопротивлении. Напряжение на вы­ходе стабилизатора уменьшается. При понижении выходного напряжения стабилизатора происходит обратное явление.

Стабилизатор поддерживает вели­чину выходного напряжения 12,5 в с точностью до ±2% при изменении тока нагрузки от 0 до 5 а. Он смон­тирован на алюминиевой панели размерами 300X250X4 мм. Общие габариты конструкции 300 Х250 Х40 мм. При монтаже использованы сопротивления МЛТ-1, переменное сопротивление группы А с мощно­стью рассеивания 2вт, бумажный конденсатор МБМ и др. Налажи­вание стабилизатора при правильно выполненном монтаже сводится к подбору кремниевых стабилитронов Д₃, Д4 по напряжению стабилизации и установке режима стабилизации с помощью сопротивления R5
