Инж. М. ГАНЗБУРГ, инж. Б. КУРНИК, инж. В. ТАЛЬЯНЦЕВ, Радио №12/1968, ст.22

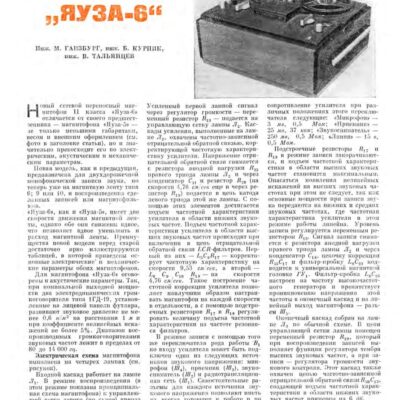

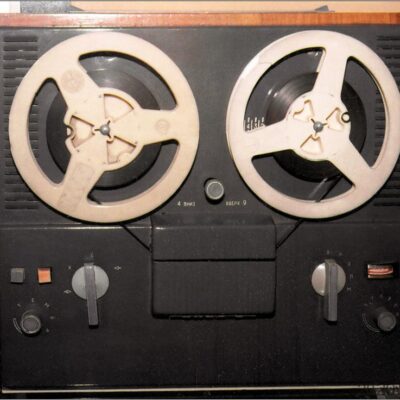

Новый сетевой переносный магнитофон II класса «Яуза-6» отличается от своего предшественника — магнитофона «Яуза-5» — не только меньшими габаритами, весом и внешним оформлением (см. фото в заголовке статьи), но и значительно превосходит его по электрическим, акустическим и механическим параметрам.
Новая модель, как и предыдущая, предназначена для двухдорожечной монофонической записи звука, но теперь уже на магнитную ленту типа 6; 9 или 10, и воспроизведения сделанных записей или магнитофильмов.

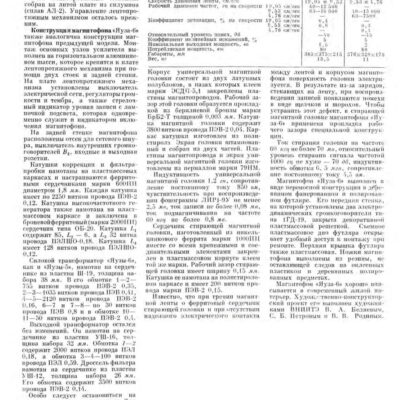

«Яуза-6», как и «Яуза-5», имеет две скорости движения магнитной ленты, однако обе они снижены вдвое, что позволяет вдвое уменьшить и расход магнитной ленты. Преимущества новой модели перед старой достаточно ярко иллюстрируются таблицей, в которой приведены основные электрические и механические параметры обоих магнитофонов.
Для магнитофона «Яуза-6» оговорены и акустические параметры. Так, при номинальной выходной мощности два электродинамических громкоговорителя типа 1ГД-19, установленные на лицевой панели футляра, развивают звуковое давление не менее 0,6 н/м² на расстоянии 1 м при коэффициенте нелинейных искажений не более 5%. Диапазон воспроизводимых громкоговорителями звуковых частот лежит в пределах от 80 до 14 000 гц.

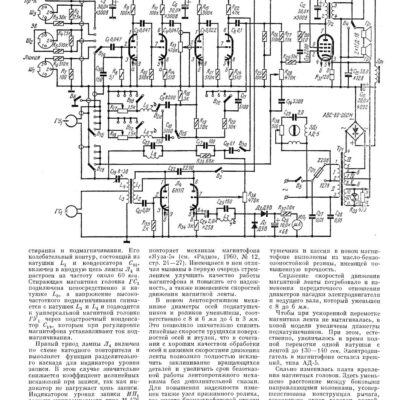

Электрическая схема магнитофона выполнена на четырех лампах (см. рисунок).
Входной каскад работает на лампе Л₁. В режиме воспроизведения (в этом режиме показана принципиальная схема магнитофона) к управляющей сетке левого (по схеме) триода этой лампы через переключатель рода работы В₁ подключается универсальная магнитная головка ГУ₁. Усиленный первой лампой сигнал через регулятор громкости — переменный резистор R₁₃ — подается на управляющую сетку лампы Л₂. Каскады усиления, выполненные на лампе Л₂, охвачены частотно-зависимой отрицательной обратной связью, корректирующей частотную характеристику усилителя. Напряжение отрицательной обратной связи снимается с резистора анодной нагрузки R₂₂ правого триода лампы Л₂ и через конденсатор C₁₁ и резистор R₂₀ (на скорости 4,76 см/сек еще и через резистор R₁₉) подается в цепь катода левого триода этой же лампы. С помощью этих элементов достигается подъем частотной характеристики усилителя в области нижних звуковых частот. Подъем частотной характеристики усилителя в области высших звуковых частот происходит при включении в цепь отрицательной обратной связи LCR-фильтров. Первый из них — L₂C₉R₁₇ — корректирует частотную характеристику на скорости 9,53 см/сек, а второй — L₆ C₁₀ R₁₈ — на скорости 4,76 см/сек. Такое построение частотной коррекции усилителя позволяет наилучшим образом настраивать магнитофон на каждой скорости в отдельности, а с помощью подстроечных резисторов R₁₇ и R₁₈ регулировать величину подъема частотной характеристики на частоте резонанса фильтров.
В режиме записи с помощью того же переключателя рода работы В₁ ко входу усилителя может быть подключен один из следующих источников звукового напряжения: микрофон (Ш₁), приемник (Ш₂), звукосниматель (Ш₃) и радиотрансляционная сеть (Ш₄). Самостоятельные разъемы для каждого источника звукового напряжения позволяют иметь их всегда готовыми к работе и по мере надобности включать нужный источник переключателем рода работы. Чувствительность и входное сопротивление усилителя при различных положениях этого переключателя следующие: «Микрофон» — 3 мв, 0,5 Мом; «Приемник» — 25 мв, 37 ком; «Звукосниматель» — 250 мв, 0,5 Мом; «Линия» — 15 в, 0,5 Мом.
Подстроечные резисторы R₁₇ и R₁₈ в режиме записи закорачиваются, и подъем частотной характеристики в области высших звуковых частот становится максимальным. Опасаться появления нелинейных искажений на высших звуковых частотах при этом не следует, так как основные мощности при записи звука передаются на нижних и средних звуковых частотах, где частотная характеристика усилителя в этом режиме работы линейна. Уровень записи регулируется переменным резистором R₁₃. Сигнал записи снимается с резистора анодной нагрузки правого триода лампы Л₂ и через конденсатор C₁₄, цепочку коррекции R₃₅C₁₇ и фильтр-пробку L₄C₂₃ подводится к универсальной магнитной головке ГУ₁. Фильтр-пробка L₄C₂₃ настроен на частоту высокочастотного генератора и препятствует проникновению напряжения этой частоты в оконечный каскад и на линейный выход магнитофона — разъем Ш₅.
Оконечный каскад собран на лампе Л₃ по обычной схеме. В цепи управляющей сетки лампы помещен переменный резистор R₂₅, который при воспроизведении записей выполняет функции регулятора тембра высших звуковых частот, а при записи — регулятора громкости звукового контроля. Этот каскад также охвачен цепью частотно-зависимой отрицательной обратной связи R₃₆C₂₄, создающей подъем частотной характеристики в области нижних звуковых частот примерно на 6 дб.
Лампа Л₄ выполняет две функции. Левый триод этой лампы работает высокочастотным генератором тока
