Конвертер на 144 Мгц

Г. Румянцев, В. Чернышев, Радио №11/1965, ст.19

Вописываемом конвертере может быть достигнут коэффициент шума 2,5 дб (1,8 кТ₀). Это поз­воляет при подключении конвертера к высокочувствительному приемнику слышать передачи любительских ра­диостанций, находящихся на боль­шом расстоянии (2000 км и более).

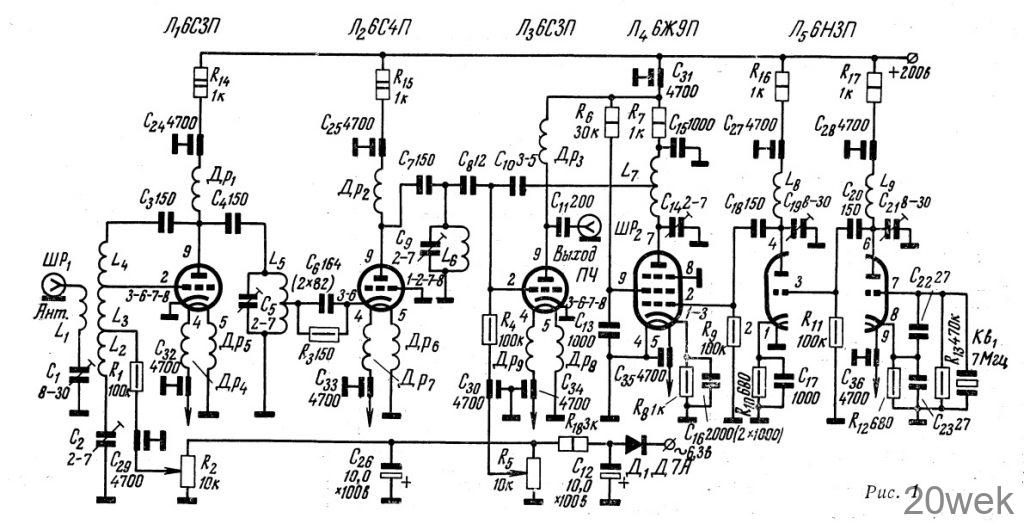

Как показали опыты, наилучший коэффициент шума у конвертера по­лучается тогда, когда его входная цепь построена так, как это пока­зано на принципиальной схеме (рис. 1). Входной контур, состоящий из катушек L₂ L₃, конденсатора С₂ и входной емкости лампы Л₁, симмет­ричен относительно земли. Такое включение элементов позволяет по­лучить высокую добротность конту­ра и увеличить коэффициент переда­чи входной цепи. Связь с антенной индуктивная, причем катушка связи L₁ помещена между контурными ка­тушками L₂ и L₃ и ее реактивное соп­ротивление скомпенсировано кон­денсатором С₁, что делает входное сопротивление конвертера чисто ак­тивным и улучшает согласование с антенной

В качестве входной лампы выбран триод 6СЗП (Л₁), имеющий высокое значение крутизны характеристики S и входного сопротивления R_вх на рабочих частотах конвертера. Смещение на лампу Л₁ подается фик­сированное — от специального вып­рямителя. При использовании авто­матического смещения значительно увеличивается общая индуктивность ввода катода лампы, так как он за­земляется через конденсатор, имею­щий конечное значение индуктив­ности выводов. При выбранной схеме смещения катод лампы Л₁ заземлен, поэтому входное сопротивление кас­када оказывается максимальным и коэффициент усиления — большим. Катушка L₄ служит для нейтрали­зации емкости С_ас лампы Л₁. В ка­честве нагрузки первого каскада используется контур L₅ С₅, связан­ный автотрансформаторного вторым каскадом, собранным по схеме с за­земленной сеткой на лампе 6С4П (Л₂). Включение ламп Л₁ и Л₂ на­поминает каскодную схему, однако в отличие от последней коэффициент усиления первого каскада выше еди­ницы (около трех), что уменьшает долю шумов, вносимых следующими каскадами в суммарный шум вход­ной цепи. Анодные цепи первого и второго каскадов выполнены по схе­ме параллельного питания.

В третьем каскаде конвертера — односеточном преобразователе при­менена лампа 6СЗП (Л₃). Этот кас­кад связан с нагрузочным контуром второго каскада через конденсатор С₈, а с выходной лампой гетеродина 6Ж9П (Л₄) — посредством конден­сатора С₁₀. Выбранные значения этих конденсаторов позволяют полу­чить нужное напряжение сигнала ге­теродина на преобразователе (около 5 в). Максимальный коэффициент преобразования подбирается путем изменения напряжения смещения при помощи потенциометра R₅. На сетку лампы Л₃ подается фиксиро­ванное смещение от выпрямителя по тем же причинам, что на лампу Л₁. К выходу преобразователя подклю­чается коротковолновый приемник, имеющий диапазон 4—6 Мгц.

Гетеродин конвертера состоит из кварцевого генератора на правом (по схеме) триоде лампы 6НЗП (Л₅), собранного по схеме с заземленным анодом. Контур L₉ С₂₁ в анодной цепи этого триода настроен на часто­ту 35 Мгц; таким образом триод од­новременно используется в качестве умножителя. На левом (по схеме) триоде 6НЗП (Л₅) собран удвоитель частоты, с выхода которого на управ­ляющую сетку оконечной лампы ге­теродина 6Ж9П (Л₄) поступает напря­жение с частотой 70 Мгц. В каскаде на лампе Л₄ происходит дальнейшее удвоение частоты до 140 Мгц.

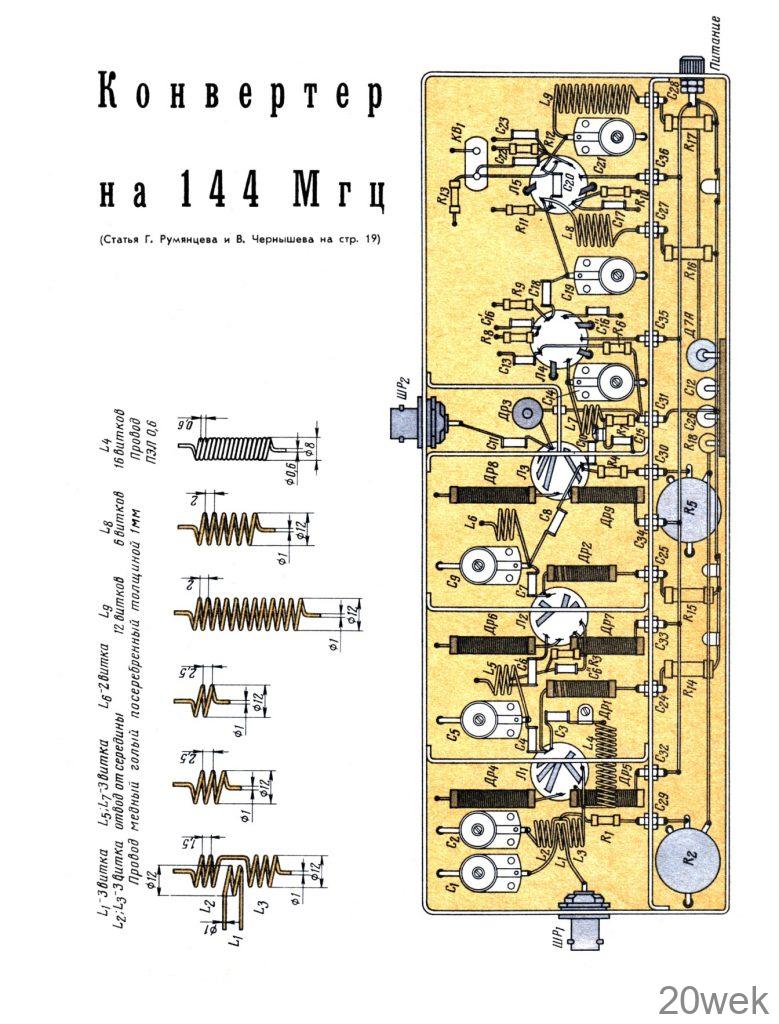

Конструкция. Шасси конвертера размерами 300 X 120 X 50 мм из­готовлено из латуни толщиной 0,5 мм. Внутренняя часть шасси разделена на ряд отсеков экранами, которые предохраняют соответствую­щие каскады конвертера от возбуж­дения. Экраны и углы сгиба шасси тщательно пропаивают. Все выводы деталей, которые необходимо зазем­лить, присоединяют непосредст­венно к шасси конвертера или к эк­ранам. Монтаж выполняется жест­ким проводом диаметром 0,8—1,0 мм (желательно посеребренным). Мон­тажная схема конвертера изображена на третьей странице вкладки. Там же приведены данные контурных кату­шек. Дроссели Др₁ и Др₂ наматы­ваются на сопротивлениях ВС- 0,5 вт не менее 1 Мом проводом ПЭВ 0,2 мм до заполнения. Намот­ка ведется переменным шагом. Вы­воды дросселей со стороны разре­женной намотки припаиваются к ано­дам ламп Л₁ и Л₂ соответственно. Дроссель Др₃ выполняется в броне­вом сердечнике типа СБ-1а и наматы­вается проводом ПЭЛШО 0,12 мм до заполнения каркаса сердечника. Накальные дроссели Др₄—Др₉ на­матываются на сопротивлениях ВС-1 1вт не менее 1 Мом проводом ПЭЛ 0,5 мм с шагом 1 мм до заполнения.

При монтаже конвертера необхо­димо выдержать данные всех дета­лей возможно ближе к указанным на принципиальной схеме. Следует обратить внимание на типы применя­емых конденсаторов. В конвертере могут быть использованы только конденсаторы КДК, КТК, либо СГМ, так как другие типы имеют большие индуктивности выводов.

Налаживание. Сначала при помо­щи лампового вольтметра настраи­вают контуры гетеродина. Напряже­ние на контуре L₇ С₁₄ должно быть не менее 20 в. Затем на контур L₆ С₉ подают напряжение с часто­той 145 Мгц от ГСС, а присоединен­ный к конвертеру приемник, на выхо­де которого должен прослушиваться сигнал от ГСС, настраивают на 5 Мгц. Изменяя напряжение смещения на лампе Л₃ вращением движка по­тенциометра R₅, добиваются мак­симального напряжения на выходе приемника. Потом подключают ГСС ко входу конвертера, и снимают пу­тем отключения сопротивления R₁₄ анодное напряжение с лампы Л₁. Сигнал ГСС резко увеличивают (в противном случае его нельзя будет обнаружить на выходе приемника) и вращают роторы подстроечных кон­денсаторов С₁ С₂, С₅ и С₉ до получе­ния максимума сигнала на индика­торе выхода. Затем, растягивая либо сжимая витки катушки L₄, добива­ются минимума сигнала (очень рез­кого). После этого на лампу Л₁ подают анодное напряжение и при помощи потенциометра R₂ устанавли­вают такое напряжение смещения, чтобы анодный ток Л1 был равен 12—15 ма. В таком режиме лампа 6СЗП имеет наилучшие параметры. Снова подстраивают конденсаторы С₁, С₂, С₅ с тем, чтобы скомпенсиро­вать расстройку, внесенную при из­менении индуктивности катушки L₄.

Теперь отключают ГСС, замыкают входной коаксиальный разъем ШР₁ непроволочным сопротивлением ВС- 0,25 75 ом и настраивают конденса­тор С₂ на максимум шумов на выходе приемника (при правильной наст­ройке уровень шумов должен возра­стать в 2—4 раза по сравнению с рас­строенным контуром). После этого вращают ротор конденсатора С₁ до тех пор, пока не будет получен ми­нимум шумов, затем опять подстраи­вают конденсатор С₂ на максимум, шу­мов. Эта операция повторяется 3—4 раза, и настройка заканчивается. При подключении антенны вместо сопротивления 75 ом уровень шумов должен возрастать не менее, чем в 1,5 раза. Нужно отметить, что при использовании для настройки шумо­вого генератора можно несколько улучшить коэффициент шума путем более тщательной настройки катуш­ки L₄ и подбора связи с антенной;, однако выигрыш будет незначитель­ный (не более 0,2—0,3 кT₀). На этот конвертер в г. Ленинграде принима­лись сигналы большого числа даль­них радиостанций, как-то G3LTF, ON4FG, OK2WCG, DL3YBA, SP3GZ и многих других. Нужно отметить, что качество приема зависит и от ос­новного приемника. Необходимо, чтобы этот приемник имел высокую стабильность и точность отсчета ча­стоты, а также хорошую избиратель­ность. Его чувствительность долж­на быть не ниже 2—5 мкв в телеграф­ном режиме, в противном случае общий коэффициент шума окажется более высоким, чем 1,8 кТ₀.
