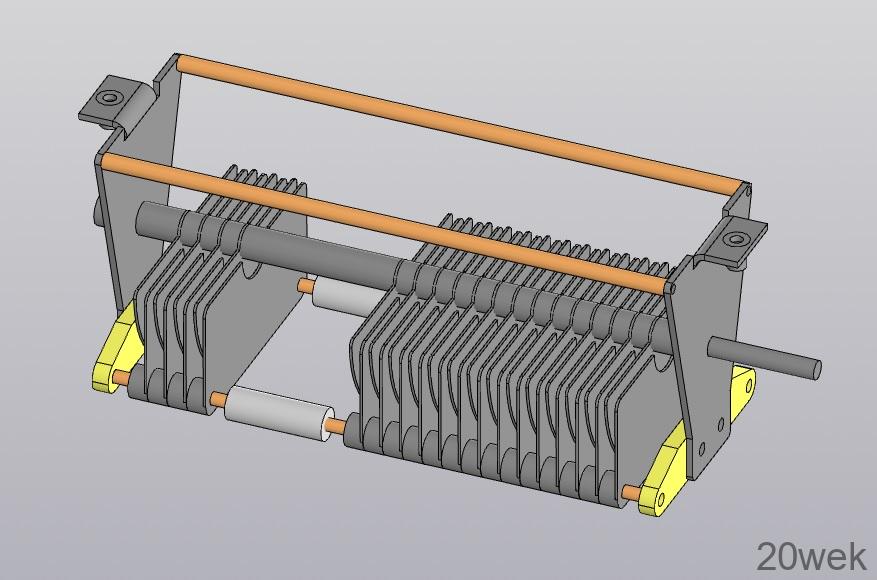

Конденсатор переменной емкости
Радио №12/1964, ст.51
Приводимая ниже конструкция конденсатора очень проста и доступна в изготовлении. Конденсатор состоит из двух жестких прямоугольных пластин 2 и 4 статора (см. рис. 1) и одной гибкой корытообразной пластины 3 ротора, разделенных тонкими изолирующими прокладками. При сжатии пакета конденсатора средняя пластина распрямляется и более плотно прилегает к статорным пластинам, благодаря чему емкость увеличивается. Конденсатор указанных размеров с тонкими изоляционными слюдяными или пластмассовыми прокладками имеет емкость 30—500 пф. Статорные пластины 2 и 4 изготовляются из жесткой латуни толщиной 1,5—2 мм. Роторную пластину 3 лучше всего изготовить из тонкой фосфористой бронзы или гартованной латуни. Для сжатия пакета конденсатора применяется болт М-3, на который навинчивается гайка, запрессованная в пластмассовую ручку с накаткой. Для устранения смещения пластин друг относительно друга в них просверливаются небольшие отверстия, в которые входит хвостовик фигурной шайбы Хвостовик должен быть изолирован при помощи тонкой хлорвиниловой трубочки. Сборку конденсатора производят на небольшой гетинаксовой плате.
