Кинескопы 47ЛК2Б и 59ЛК2Б

А. ШУРЕМОВ, Радио №7/1966, ст.39

Совершенствование приемных электроннолучевых трубок привело к созданию цельностеклянных кинескопов с углом отклонения электронного луча 110° и прямоугольными экранами большой площади. На оболочки этих кинескопов, состоящие из отдельных элементов: экрана, конуса и горловины, сваренных между собой, действуют значительные механические нагрузки, обусловленные атмосферным давлением и остаточными напряжениями в стекле в местах сварки. Поэтому возможны разрушения баллона кинескопа (взрывы). Это заставляет снабжать современные кине­скопы устройством, обеспечивающим безопасность их эксплуатации.

В настоящее время существуют два типа таких уст­ройств. В первом из них экран кинескопа покрыт плен­кой, прикрепленной к кинескопу металлическим бан­дажом. Устройство этого типа не исключает взрыв кинескопа, но в случае его разрушения защищает теле­зрителя от ранений осколками стекла. Второй тип защиты, в отличие от пленочной взрывозащиты, устраняет самую вероятность возникновения взрыва, поэтому защищенным оказывается не только теле­зритель, но и сам телевизор.

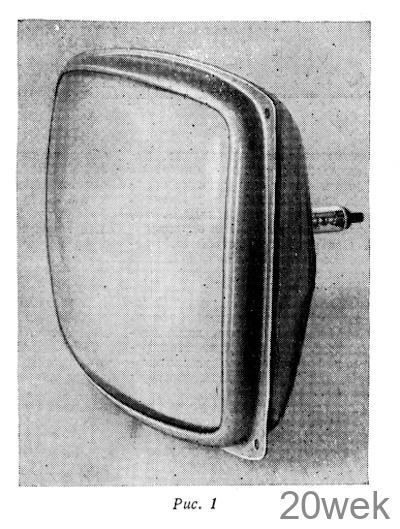

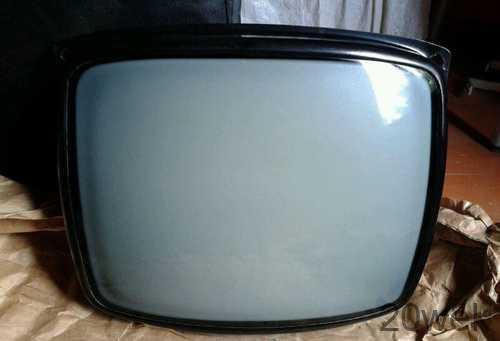

Конструктивно устройство такой системы пред­ставляет собой металлический фигурный бандаж, на­детый на оболочку кинескопа в области сварки экрана с конусом (см. рис. 1). В зазор между оболочкой и бан­дажом заливается наполнитель (гипс или сера), после отвердевания которого создаются усилия, компенсирую­щие напряжение в опасной зоне оболочки. Этим самым устраняется вероятность возникновения взрыва. Для упрощения крепления кинескопа в углах бандажа сде­ланы отверстия. Бандаж может быть использован как элемент внешнего оформления телевизора, для чего его в отдельных случаях закрывают пластиковой декора­тивной маской.

Система подобной взрывозащиты применяется в вы­пускаемых нашей промышленностью новых типах ки­нескопов с диагональю 47 и 59 см. Эти кинескопы пред­назначены для использования в унифицированных теле­визорах УНТ-47/59 и представляют собой современные приборы, не уступающие лучшим зарубежным образцам.

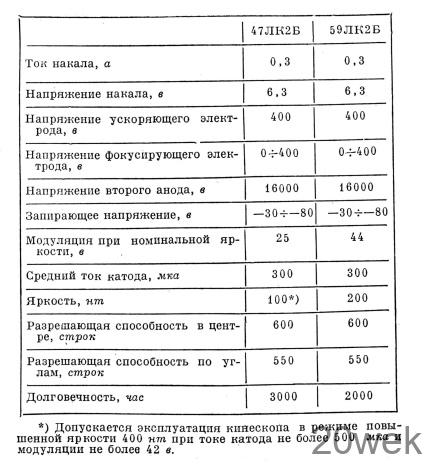

Параметры кинескопов 47ЛК2Б и 59ЛК2Б, у ко­торых применена система взрывозащиты, приводятся в таблице.

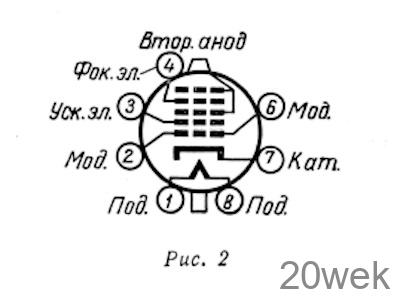

Цоколевка кинескопов показана на рис. 2.
