Кинескоп 23ЛК9Б

Г. ДУБРОВИН, Радио №1/1967, ст.33

В настоящее время нашей промышлен­ностью освоен новый экономичный кинескоп 23ЛК9Б, который в основ­ном предназначен для использования в ма­логабаритных переносных телевизорах, собранных на полупроводниковых приборах. Этот ки­нескоп применен в телевизоре «Юность».

Внешнее оформление кинескопа и его размеры пол­ностью удовлетворяют современным требованиям, предъявляемым к телевизорам. Кинескоп также можно использовать в специальных передвижных телевизионных установках, где важны небольшие раз­меры деталей.

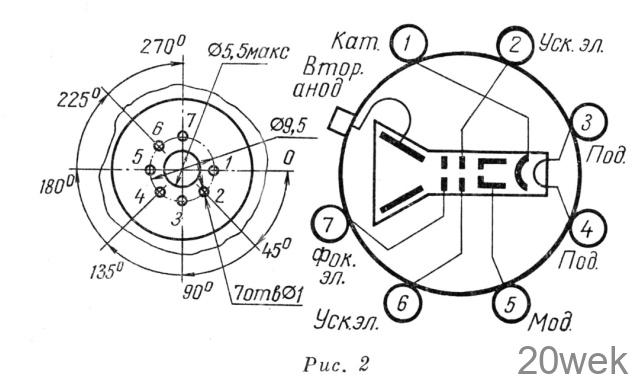

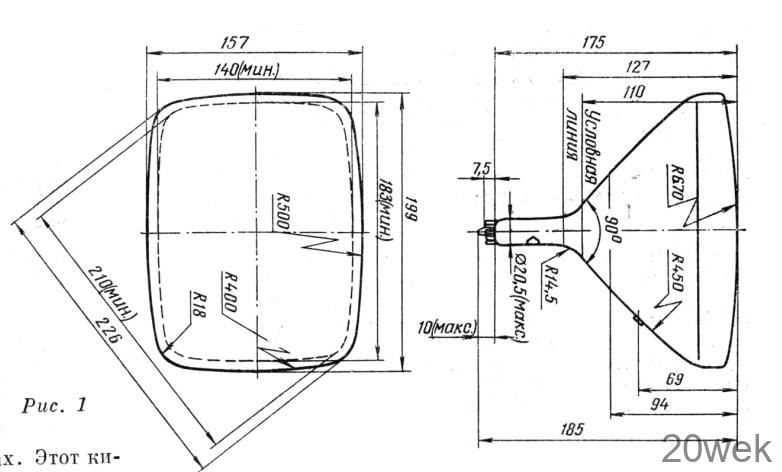

Кинескоп 23ЛК9Б — целностеклянный, с размером экрана по диагонали примерно 23 см и с углом откло­нения электронного луча 90°. Габаритные размеры кинескопа приведены на рис. 1, а цоколевка на рис. 2.

Спрямленные углы и большой радиус сферы экрана позволяют использовать всю его полезную поверхность без ухудшения качества изображения. Экран кинескопа покрыт люминофором белого цвета свечения и метал­лизирован.

Кинескоп имеет горловину малого диаметра — 20 мм и потребляет небольшой ток в цепи накала — 65 ма. Это позволило значительно снизить мощность, необхо­димую для нормальной его работы. Напряжение накала 12 в позволяет питать накал трубки непосредственно от автомобильного аккумулятора.

Увеличенная до 150 нт яркость свечения экрана и высокая контрастность изображения на нем разрешают просмотр телевизионных передач в дневное время вне помещения, т. е. при большом уровне внешней осве­щенности. Благодаря высокой крутизне модуляцион­ной характеристики ток электронного луча возрастает до максимального значения при напряжении видео­сигнала на кинескопе не выше 15 в. Вследствие этого оказывается возможным значительно упростить видео­усилитель телевизора.

На внешнюю поверхность конусной части колбы ки­нескопа нанесено стойкое проводящее покрытие с соп­ротивлением, не превышающим 600 ом. Емкость, обра­зованная между этим покрытиехМ и металлизированной внутренней поверхностью оболочки (аквадагом), име­ет величину порядка 400 пф. Она может быть использо­вана в качестве конденсатора фильтра высоковольт­ного источника питания.

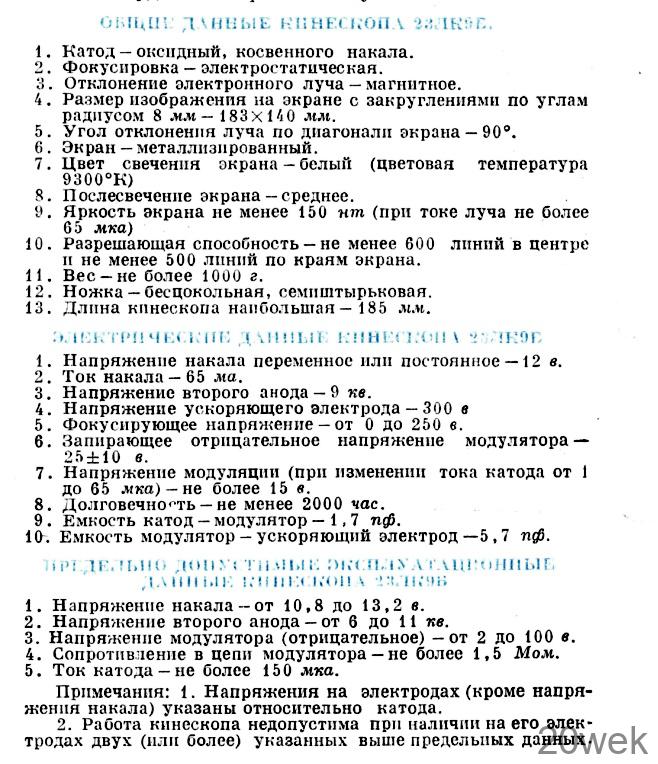

Ниже приведены общие основные электрические и предельно допустимые эксплуатационные данные кине­скопа. При эксплуатации его желательно придер­живаться номинального режима работы, так как это гарантирует сохранение основных параметров ки­нескопа и удлиняет срок его службы.
