КАРМАННЫЙ Радиоприемник «ЮНОСТЬ»

Д. Пронин, И. Давыдов, Радио №9/1965, ст.50

Радиоприемник предназначен для приема передач радиовещатель­ных станций, работающих в диапазоне средних волн (200—550 м). Прием осуществляется на внутрен­нюю магнитную антенну. Чувстви­тельность приемника по всему диа­пазону не хуже 7 мв/м, что позво­ляет производить уверенный прием вещательных радиостанций, располо­женных на расстоянии до 500 км. Номинальная выходная мощность усилителя НЧ — 130 мвт. Питание приемника осуществляется от ми­ниатюрных батарей «Крона».

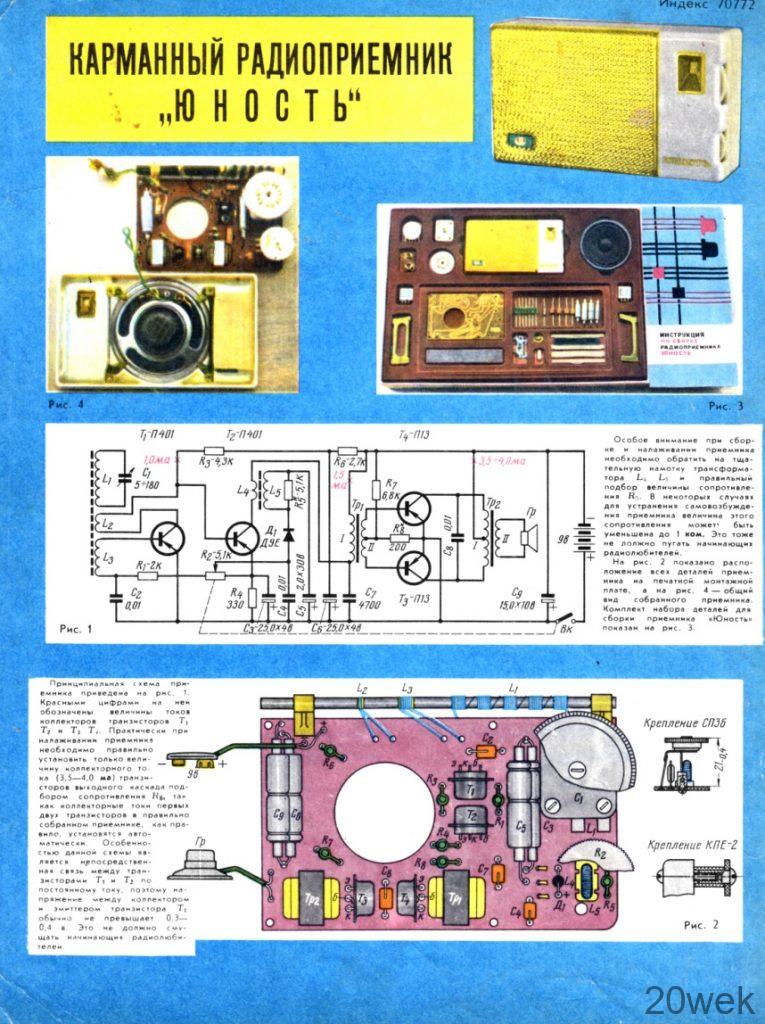

Ток, потребляемый приемником в режиме молчания, составляет 6—8 ма. В рабочем режиме потреб­ление тока прямо пропорционально выходному сигналу и в среднем составляет около 15—20 ма. Прак­тически заряда батареи хватает на 12—15 часов работы. Размеры при­емника 114Х 65Х 32 мм. Вес — 300 г. Приемник собран по рефлексной схеме прямого усиления 2-V-3 на четырех транзисторах и одном полу­проводниковом диоде. Его принци­пиальная схема и все рисунки приве­дены на четвертой странице обложки. Первый каскад приемника является апериодическим усилителем ВЧ, на­грузкой каскада служит сопротивление R₃. Напряжение высокоча­стотного сигнала, выделенное вход­ным контуром L₁C₁ через катушку связи L₃, поступает на базу транзи­стора (П401). Для улучшения чувствительности и избирательности по соседнему каналу в приемнике применена положительная обратная связь по переменному току, которая осуществляется через катушку L₂, включенную в цепь коллектора этого транзистора.

Высокочастотный сигнал, усилен­ный первым каскадом, поступает на базу транзистора Т₂ (П401), выпол­няющего функции усилителя ВЧ. Связь между первым и вторым кас­кадами — непосредственная. Кол­лекторной нагрузкой каскада по высокой частоте является обмотка L₄ высокочастотного трансформатора, а по низкой — первичная обмотка согласующего трансформатора Тр₁. Сопротивление R₅, включенное па­раллельно катушке L₅, стабилизи­рует работу каскада, предотвращая самовозбуждение.

Сигнал ВЧ, усиленный вторым каскадом, поступает на детектор Д₁ (Д9Е), детектируется и через сопротивления R₂ (регулятор гром­кости) и R1 снова подается на базу транзистора T1. Таким образом, пер­вые два каскада приемника явля­ются одновременно и усилителями ВЧ и предварительными усилителями НЧ. Использование транзисторов Т1 и Т₂ по рефлексной схеме экономит потребляемый приемником ток и позволяет сократить количество тран­зисторов. Для предотвращения воз­буждения рефлексного каскада по низкой частоте через источник пи­тания, последний развязан от выход­ного каскада фильтром, образован­ным сопротивлением R_б и конден­сатором С₆.

Выходной каскад усиления НЧ собран по двухтактной схеме на транзисторах Т₃ и Т₄ (П13). Он работает в режиме класса В при небольшом начальном токе (2—3 ма), благодаря чему к.п.д. усилителя достаточно высок (около 50%). Ста­билизация режима оконечного кас­када осуществляется делителем R₇ R₈ в цепи баз транзисторов Т₃, Т₄. Каскад нагружен на низкоомный динамический громкоговоритель ти­па 0,2ГД-1 мощностью 0,2 вт, с сопротивлением звуковой катушки 6 ом Для согласования выходного сопротивления усилителя НЧ с низ­коомной нагрузкой применен вы­ходной трансформатор Тр₂.

Конструкция и детали. Радио­приемник смонтирован в прямоуголь­ном корпусе из цветной пластмассы. Шкала приемника выведена на ли­цевую сторону и проградуирована по частоте. Лицевую сторону при­емника украшает декоративная ме­таллическая сетка. Монтаж выпол­нен печатным способом.

В приемнике использованы мало­габаритные постоянные сопротив­ления типа УЛМ-0,12; конденсаторы типов ЭМИ и КЛС. В качестве регулятора громкости и выключа­теля использовано малогабаритное переменное сопротивление 5,1 ком типа СПЗб, конденсатор переменной емкости типа КПЕ-2 емкостью 5—180 пф.

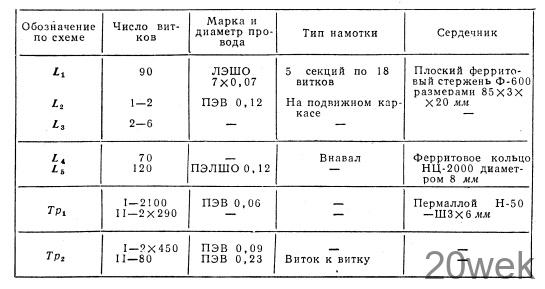

Катушки L₁, L₂ и L₃ намотаны на плоском ферритовом стержне марки Ф-600 размерами 85X3X20 мм, при­чем катушка L₁ намотана непосред­ственно на стержне, a L₂ ^и L₃— на подвижных каркасах из кабельной бумаги. Высокочастотный трансфор­матор L₄L₅ намотан на ферритовом кольце марки НЦ-2000 диаметром 8 мм. Намоточные данные всех катушек и трансформаторов Тр₁ и Тр.₂ приведены в таблице.

В приемнике могут быть приме­нены транзисторы типа П401—П403 (T₁, T₂) и П13—П15 (T₃, Т₄) с коэф­фициентом усиления В от 20 до 100.

Расположение деталей на мон­тажной плате приемника показано на рис. 2.

Налаживание приемника начина­ют, как обычно, с проверки работы усилителя НЧ, предварительно сняв со стержня катушку L₃ и закоротив перемычкой на печатной плате катушку обратной связи L₂. Сначала проверяют режим выходного каскада при подключенном громкоговорителе. От звукового генератора на первич­ную обмотку трансформатора Тр₁ подают напряжение 3 в частотой 1000 гц, а параллельно с звуковой катушкой громкоговорителя подклю­чают осциллограф. Вместо постоян­ного сопротивления на время налаживания целесообразно . уста­новить переменное сопротивление в 200 ом. Изменяя его величину, добиваются неискаженной формы сиг­нала. Затем от звукового генератора через конденсатор емкостью в 1 мкф подают напряжение 2 в частотой 1000 гц на базу транзистора Т1 и проверяют работу всего тракта НЧ. Убедившись в нормальной работе низкочастотного тракта, приступают к налаживанию высокочастотных ка­скадов приемника.

Катушку L₁ подключают к кон­денсатору С₁, а L₃— надевают на стержень МА и пробуют настроиться на какую-нибудь станцию. Если при­емник возбуждается (в громкого­ворителе слышен свист), то следует поменять концы катушки L₄ или L₃. После этого снимают перемычку с катушки L₂ и проверяют работу приемника. Если при приближении катушки L₂ к катушке L₃ громкость приема ухудшается, то следует по­менять местами концы катушкb L₂.

При плохой избирательности при­емника одновременно можно слышать работу двух радиостанций. Для улучшения избирательности число витков катушки L₃ необходимо умень­шить, однако нужно учитывать, что при уменьшении числа витков до одного-двух чувствительность при­емника заметно ухудшается.

Величину сопротивления R₅ под­бирают так, чтобы приемник во всем диапазоне принимаемых частот не возбуждался.

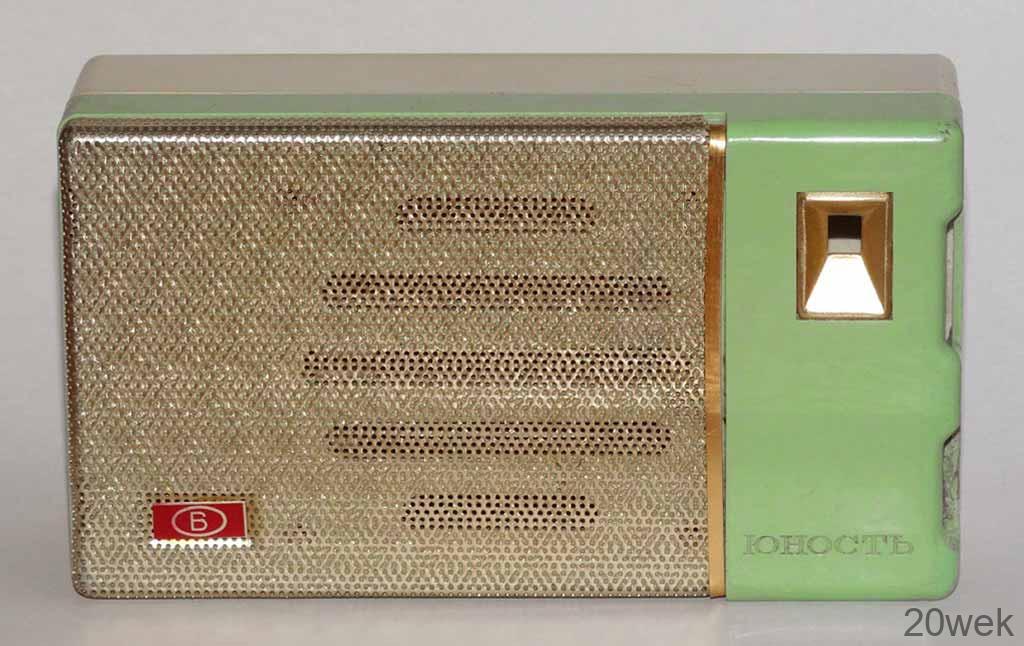

В заключение необходимо отме­тить, что в приемнике нецелесооб­разно применять транзисторы с В более 100, так как при этом нала­живание приемника усложняется. На рис. 3 показан набор деталей для сборки радиоприемника «Юность», а на рис. 4— общий вид собранного приемника.
