Индикатор браслет
Г. ВАРЕНИК, А. КАЦ Радио №9/1976 ст.33

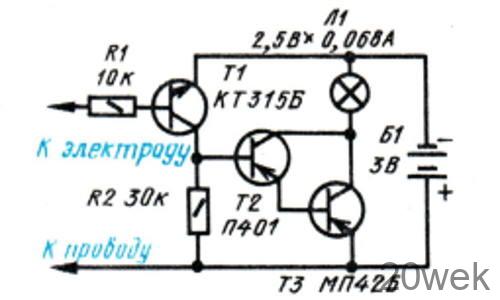

Для облегчения поиска провода в связном кабеле или на коммутационной панели можно воспользоваться индикатором, схема которого приведена на рисунке. Он представляет собой устройство, выполненное на трех транзисторах. Принцип работы индикатора основан на том, что при замыкании плюсового вывода источника питания с базой транзистора T1 (через измерительную цепь, тело человека и резистор R1) все транзисторы открываются и загорается лампа Л1. В качестве источника питания использованы два элемента «316».
Индикатор выполнен в виде плоской коробки размерами 65X45X20 мм, изготовленной из органического стекла. Ее прикрепляют на руку с помощью ремешка (как наручные часы) с металлическим электродом, прижимаемым к руке (электрод соединен с резистором R1). Нижний, по схеме, вывод индикатора подключают к отыскиваемому проводу, второй конец которого находят, поочередно касаясь пальцем жил кабеля. О нахождении провода сигнализирует зажженная индикаторная лампа Л1.
