Радио №1/1970, ст.60

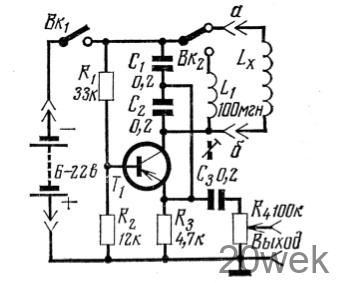

Генератор НЧ, схема которого приведена на рисунке, позволяет проверять усилители НЧ, а при наличии осциллографа и ЗГ — измерять индуктивность катушек контуров.
Как видно из схемы, контур генератора составлен из катушки индуктивности L1 и конденсаторов C1, C2. При установке переключателя Вк2 в нижнее (по схеме) положение прибор представляет собой генератор с частотой от 500 гц до 15 кгц, изменяемой подстроечным сердечником катушки L1. Напряжение снимается с зажимов «Выход» и подается на проверяемый усилитель.
В верхнем положении переключателя Вк₂ проводится измерение индуктивности. Катушка неизвестной индуктивности Lₓ подключается к зажимам а и б прибора. Частота генерации изменится. Эту частоту можно измерить с помощью фигур Лиссажу, подав сигнал с генератора на вертикальный вход усилителя осциллографа. При этом на его горизонтальный вход должен быть подан сигнал с эталонного генератора.
Измеренная частота даст возможность вычислить индуктивность катушки Lₓ по формуле:
Lₓ = 10⁷ / (4π²f²)
где,
Lₓ в гн, а f в гц.
«Television», 1969, № 192.
От редакции. В каскаде генератора может быть использован практически любой современный транзистор, например МП42, П403.
Для замены старых советских германиевых транзисторов МП42 и П403 в схеме генератора-пробника можно использовать как аутентичные германиевые компоненты, так и современные кремниевые аналоги.
При переходе на кремний важно помнить: у них выше напряжение открытия базы (около 0,6 В против 0,2 В у германия). Так как это простая автогенераторная схема, замена обычно проходит без проблем, но в редких случаях может потребоваться небольшая подстройка резисторов смещения базы.
Аналоги для МП42
МП42 — это низкочастотный маломощный транзистор p-n-p структуры.
- Германиевые (без изменения схемы): МП39, МП40, МП41, МП20, МП21, ГТ108.
- Современные кремниевые p-n-p:
- КТ361 (с любой буквой, классика) или КТ3107.
- BC557, BC556, 2N3906 (популярные и дешевые импортные транзисторы).
Аналоги для П403
П403 — это высокочастотный (до 30 МГц) маломощный транзистор p-n-p структуры. В данной схеме он работает на частотах до 15 кГц, поэтому его высокая частота не критична, но важна малая емкость переходов.
- Германиевые (без изменения схемы): П401, П402, П416, ГТ308.
- Современные кремниевые p-n-p:
- КТ313, КТ361, КТ3107.
- BC557, 2N3906 (за счет высокой граничной частоты современных кремниевых транзисторов они легко заменяют старые ВЧ-германиевые транзисторы в звуковом диапазоне).
