ГЕНЕРАТОР ОДИНОЧНЫХ ИМПУЛЬСОВ
М. Ворожун, Радио №3/1965, ст.31

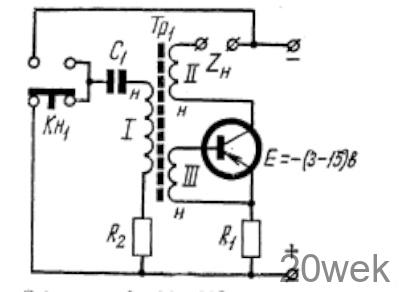

Генератор одиночных импульсов, схема которого приведена на рис. 1, прост по устройству, не требует источников тактовых импульсов и может быть изготовлен каждым радиолюбителем.
Основными элементами генератора являются ферритовое кольцо П-212 и транзистор типа П14, П15 или П16. Можно применять и другие кольца, но при этом следует изменить величины С1 и R2
Обмотки I, II, III намотаны проводом ПЭВ 0,01 и содержат соответственно 10, 2-5 и 3-10 витков. При нажатии кнопки по обмотке I и сопротивлению R2 проходит ток заряда конденсатора. Для перемагничивания ферритового кольца необходимо, чтобы по обмотке в 10 витков протекал ток 70—80 ма в течение 0,6 мксек. Исходя из этих требований и выбираются величины С1 и R2. Для Е = —(10—15) в следует взять R2=100 ом и C1 0,01 мкф. При Е = —13 в начальный ток заряда 130 ма и ток при окончании перемагничивания кольца 75 ма.
При отпускании кнопки замыкается цепь разряда конденсатора. Ток разряда создает напряжение в базовой обмотке, открывающее транзистор. После этого в действие вступает положительная обратная связь через коллекторную обмотку. Теперь кольцо перемагничивается суммарным током разряда конденсатора, тока база — эмиттер и коллекторного тока. Транзистор начинает работать в режиме насыщения, и на выходе его появляется импульс с плоской вершиной. Длительность импульса 3—4 мксек. Величина тока импульса определяется, если пренебречь остаточным коллекторным напряжением, как
I=E/R1
В данном случае R1, можно уменьшать до 56—51 ом. При этом сопротивлении транзистор еще работает в режиме насыщения и вершина выходного импульса остается плоской
