Радио №1/1970, ст.30

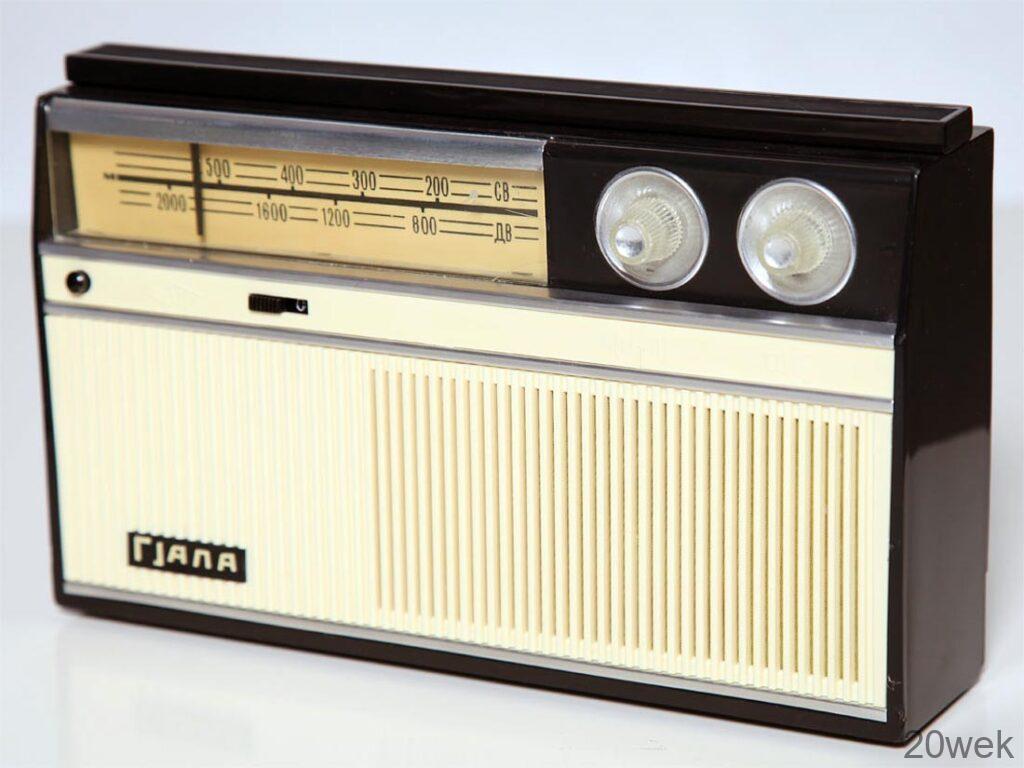

На Грозненском радиотехническом заводе выпускается серийно переносный транзисторный радиоприемник IV класса «Гяла», что в переводе с чеченского на русский язык означает «Лань».
Этот приемник, выполненный по супергетеродинной схеме на семи транзисторах и двух полупроводниковых диодах, предназначен для приема радиостанций в диапазонах ДВ (150—408 кгц) и СВ (525—1600 кгц) на внутреннюю магнитную антенну.
Реальная чувствительность приемника в диапазоне ДВ не хуже 1 мв/м, в диапазоне СВ не хуже 2 мв/м. Избирательность по соседнему каналу при расстройке на ±10 кгц в диапазоне ДВ не менее 30 дб, в диапазоне СВ не менее 35 дб; избирательность по зеркальному каналу в диапазоне ДВ не менее 40 дб, в диапазоне СВ — 30 дб.
Максимальная выходная мощность приемника — 270 мвт; номинальная мощность — 150 мвт. Коэффициент нелинейных искажений усилителя НЧ не превышает 3—5%.
В приемнике предусмотрены: ручная регулировка громкости глубиной не менее 45 дб; автоматическая регулировка усиления (АРУ); гнездо для подключения внешней антенны; устройство для подсветки шкалы. Система АРУ поддерживает уровень выходного сигнала в пределах 5—7 дб при изменении величины входного сигнала на 26 дб.
Питается приемник от двух батарей типа КБС-Л-0,50. Потребляемый ток в режиме «покоя» при напряжении 9 в составляет 5—7 ма, в режиме номинальной выходной мощности — 35—40 ма. Работоспособность приемника сохраняется при понижении напряжения питания с 9 в до 3,5 в.
Размеры приемника 255 х 155 х 67 мм, вес без источников питания 1,5 кг.

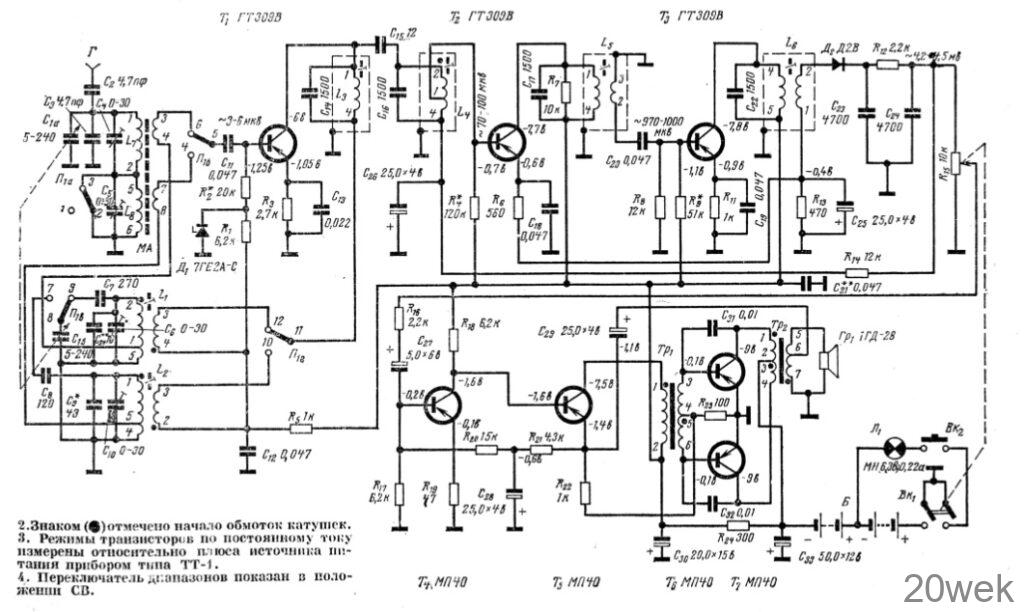

Принципиальная схема приемника приведена на рис. 1. Магнитная антенна образует входной контур приемника с полосой пропускания на уровне 3 дб 1—2 Fв (Fв — высшая частота модуляции). Это обеспечивает необходимую избирательность приемника по зеркальному каналу.
При работе приемника в диапазоне ДВ к основной катушке L8 входного контура этого диапазона последовательно подключается катушка L7 входного контура СВ диапазона. Это сделано с целью уменьшения числа коммутируемых цепей и упрощения схемы приемника. Однако подобная коммутация входных цепей приводит к некоторому ухудшению их электрических показателей — появлению паразитных побочных каналов, выделяемых контуром L7C4, а в диапазоне СВ закороченная катушка L8 снижает эффективность магнитной антенны. Подбором оптимальной связи входного контура со входом преобразователя практически удалось исключить влияние этих отрицательных факторов.
Связь входного контура с преобразователем частоты (T1), выполненным по схеме с совмещенным гетеродином, трансформаторная. Гетеродин собран по схеме индуктивной «трехточки».
Введение в схему опорного стабилитрона 7ГЕ2А-С с Uст = 1,4 в +-10%, дало возможность найти компромисс между выбором оптимального с точки зрения снижения уровня собственных шумов режима преобразователя и необходимостью обеспечения работоспособности гетеродина при пониженном напряжении питания.
Нагрузкой преобразовательного каскада является двухконтурный фильтр сосредоточенной селекции (L3C14 и L4C16) с внешнеемкостной связью между контурами близкой к критической. Полоса пропускания его 7—7,5 кгц на уровне 6 дб.
Два широкополосных резонансных каскада усилителя ПЧ собраны на транзисторах T2 и T3. Для обеспечения полосы пропускания в 15—18 кгц контур УПЧ-1 зашунтирован резистором R7. Полоса пропускания второго каскада УПЧ — 35—40 кгц.
Детектор выполнен на одном диоде типа Д2В. Начальное смещение его рабочей точки осуществляется напряжением, создаваемым эмиттерным током транзистора T2 на резисторе R13, что обеспечивает малые нелинейные искажения и высокий коэффициент передачи детектора.
Напряжение АРУ поступает через цепочку R14C26 на базу транзистора T2. П-образный фильтр C23R12C24 служит для фильтрации напряжения ПЧ.
Усилитель НЧ — трехкаскадный. Он имеет каскад предварительного усиления напряжения на транзисторе T4, трансформаторный усилитель — фазоинвертер на транзисторе T5 и двухтактный трансформаторный усилитель мощности на транзисторах T6 и T7.
Усилитель охвачен глубокими межкаскадными гальваническими и частотнозависимыми отрицательными обратными связями. Благодаря этому он имеет большой запас по устойчивости усиления, эффективную температурную стабилизацию режима работы и хорошие частотные показатели.
Работоспособность приемника сохраняется при температуре окружающей среды до 50—55 градусов С.
Конструкция и детали. Корпус приемника изготовлен из ударопрочного полистирола. Монтаж выполнен на печатной плате из фольгированного гетинакса. Конструктивно входные цепи, преобразователь частоты и усилитель ПЧ собраны на одной плате, а усилитель НЧ — на другой. Расположение элементов и узлов на печатных платах и монтажные схемы плат УВЧ и НЧ показаны на 4-й странице вкладки.
Каркасы гетеродинных катушек и катушек фильтров ПЧ изготовлены из полистирола. Их конструкция показана на вкладке.

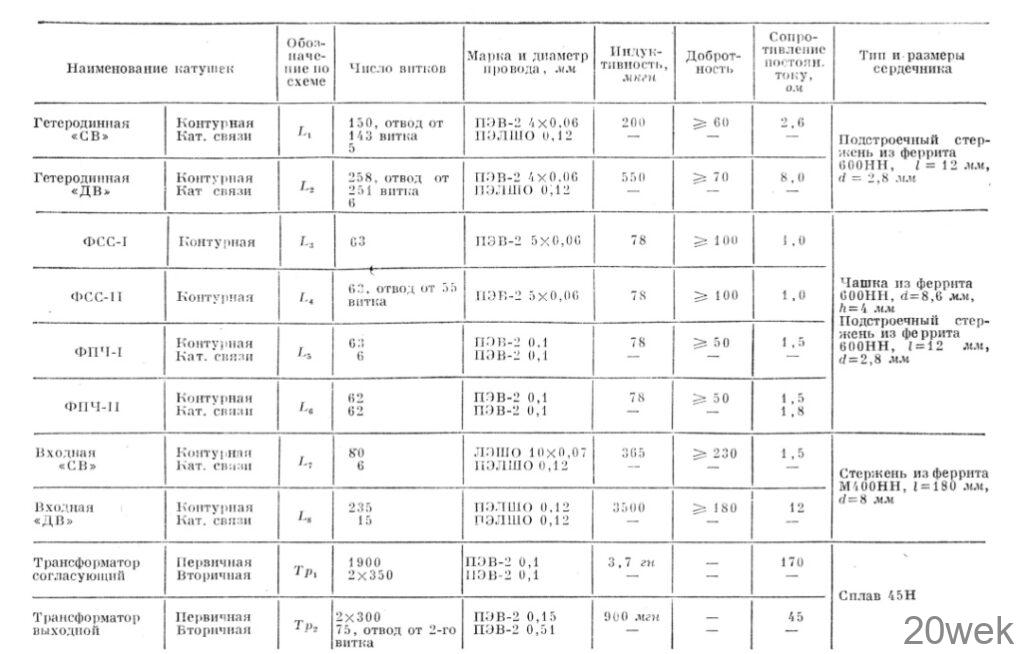

Намоточные данные и электрические параметры всех катушек и трансформаторов приведены в таблице. Режимы транзисторов по постоянному току и уровни напряжений входных сигналов при выходной мощности 5 мвт указаны на схеме приемника.
В приемнике применены следующие типы резисторов и конденсаторов: резистор R15 — СП3-4, остальные — УЛМ-0,12 (ВС-0,125); конденсаторы: C1а, C1б — КПЕ-5/240; C2, C3, C7, C8, C9, C15, C23, C24 и C34 — КТ-1; C4, C5, C6, C10 — подстроечные проволочные; C11, C12, C13, C18, C19, C20, C21, C31 и C32 — БМ; C14, C16, C17, C22 — ПМ-1; C25 — C30 — ЭМ; C33 — К50-3.
