Фильтры ПЧ на ферритовых кольцах
П. Воронин, Радио №12/1965, ст.31
Радиолюбители, занимающиеся изготовлением приемников на транзисторах, часто сталкиваются с проблемой приобретения сердечников для фильтров ПЧ. Широко распространенные горшкообразные сердечники типа СБ-1a относительно велики для карманных приемников и имеют ряд недостатков. Проведенные эксперименты показали, что контуры ПЧ с сердечниками СБ-1а на резонансную частоту 465 кгц и имеющие добротность порядка 70— 75 при использовании их с экранами теряли добротность до 30, а их резонансная частота возрастала до 490 кгц.

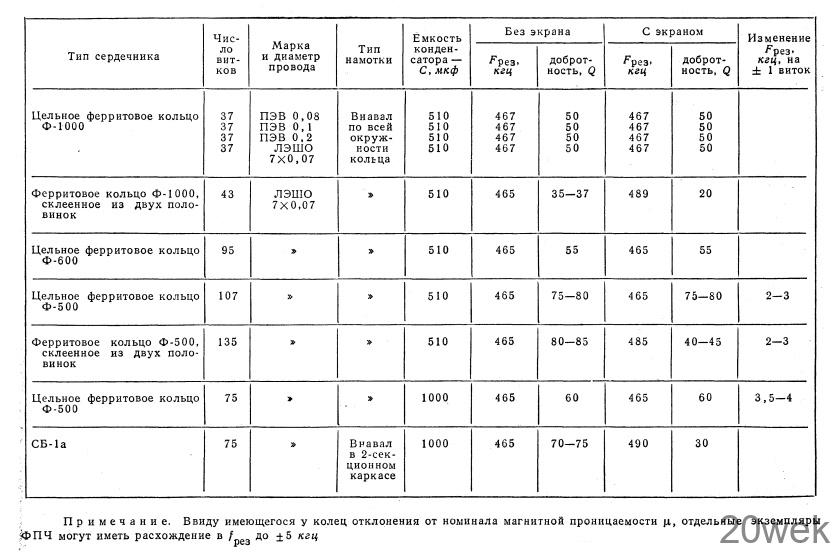

В поисках сердечников для изготовления контуров ПЧ с более высокой добротностью были опробованы ферритовые кольца марки Ф- 1000, Ф-600 и Ф-50,0 с наружным диаметром 8,4мм, внутренним диаметром 3,5 мм и высотой 2 мм. Лучшие результаты при этом получены на цельных кольцах Ф-500, с числом витков обмотки 107 провода ЛЭШО 7 X 0,07 и с емкостью С =510 пф. Результаты этих экспериментов сведены в таблицу. Данные, приведенные в таблице, получены путем замеров нескольких экземпляров контуров, намотанных на кольцах всех марок на куметре типа КВ-1.
Контуры ПЧ, намотанные на кольцах Ф-500, были установлены и испытаны в работе на радиоприемнике, собранном по схеме М. Витальева (журнал «Радио» № 11, 1962 г., стр. 40). Настройка контуров осуществлялась изменением числа витков на 1—2 витка. Настройка получалась достаточно точной. Плавную настройку ФПЧ можно осуществить с помощью простейшего проволочного малогабаритного конденсатора с максимальной емкостью 10—15 пф, закрепленного на панели внутри ферритового кольца.
Ввиду того, что связь между контурной катушкой и катушкой связи на кольце Ф-500 получается более сильной, чем на СБ-1а, число витков катушки L6 было уменьшено с 9 до 3 витков, а число витков катушки L8 было оставлено без изменения. Приемник с ФПЧ на кольцах Ф-500 работал заметно громче, чем на СБ-1а, а также при абсолютном сближении обоих колец без экрана он не возбуждался. В заключение необходимо отметить, что на кольцах с м=200—400 могут быть получены фильтры ПЧ со значительно более высокой добротностью, чем на кольцах с м=500— 1000
