ЭЛЕКТРОМЕГАФОН Balsas

Ч. БАКУТИС, Радио №12/1966, ст.40

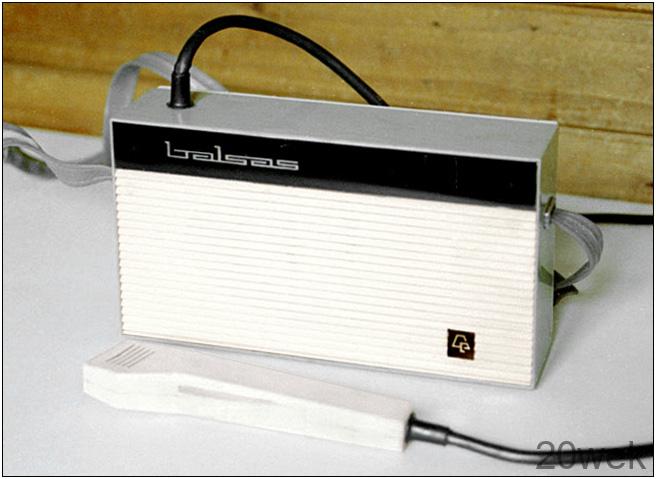

На Паневежском электротехни­ческом заводе в 1966 г. на­чат серийный выпуск электро­мегафона «Balsas». Он предназна­чен для усиления речи в радиусе 5—10 м и может быть использован экскурсоводами на выставках и во время экскурсий по городу, трене­рами на закрытых стадионах и в бас­сейнах, водителями автобусов и т. д. Электромегафон состоит из микро­фона и усилителя НЧ с громкогово­рителем и источниками питания, размещенными в специальном пласт­массовом корпусе (см. фото в заго­ловке статьи). Микрофон использует­ся типа ДЭМ1Н-1А, а громкого­воритель — типа 1 ГД-28.

Усилитель НЧ воспроизводит диа­пазон звуковых частот от 60 до 5000 гц при неравномерности часто­тной характеристики не более 20 дб. Номинальная выходная мощность усилителя 1 вт при напряжении на входе от 9 до 14 мв и коэффициенте нелинейных искажений по звуко­вому давлению на частоте 1000 гц не более 10%. Питается электроме­гафон от двух плоских батарей типа КБС-Х-О,7 или от аккумуляторной батареи 8ЦНК-0,45, потребляемый ток не более 0,25 а.

Вес электромегафона с источниками питания не более 1,0 кг, габариты его 195 X 110 X 56 мм. Электро­мегафон сохраняет работоспособ­ность при колебаниях температуры окружающей среды от —10 до +50^оС.

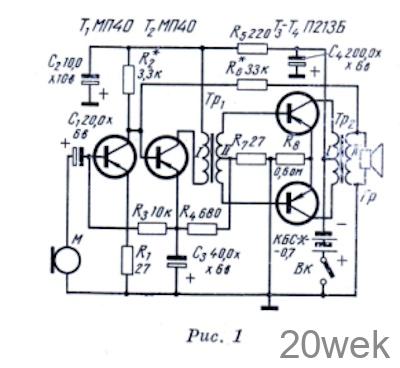

Принципиальная схема Усилитель НЧ — трехкаскадный (рис. 1). Два первых каскада выполйены по схеме с общим эмиттером и непосредственной связью друг с дру­гом на транзисторах Т1, Т₂ типа МП40. Третий каскад собран по двухтактной схеме на транзисторах Т₃, Т₄ типа П213Б. Для снижения нелинейных искажений усилитель охвачен отрицательной обратной связью, напряжение ее снимается со вторичной обмотки выходного трансформатора Тр₂ и через резис­тор R ₆ подается на базу транзистора Т₂ второго каскада усиления.

Транзисторы выходного каскада получают смещение от транзистора Т₂ поэтому при повышении температу­ры режим последних остается жест­ко стабильным н без применения тер­мистора.

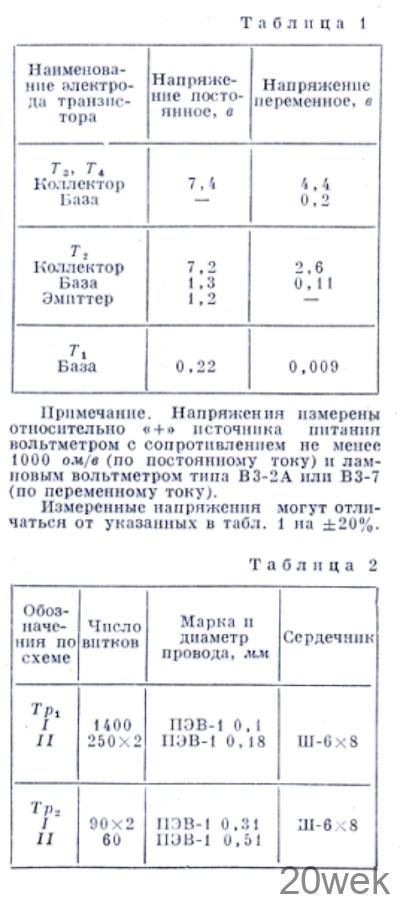

Режимы работы транзисторов уси­лителя приведены в табл. 1.

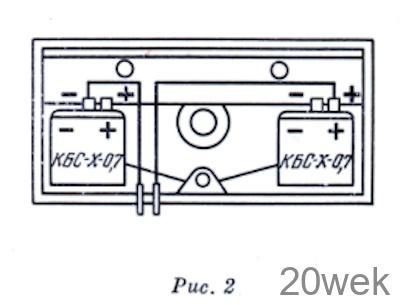

Плата усилителя выполнена мето­дом печатного монтажа и прикрепле­на к корпусу электромегафона двумя винтами. Здесь же (см. рис. 2) раз­мещены батареи питания. Клавиша для включения электромегафона рас­положена на корпусе микрофона.

При монтаже усилителя использо­ваны резисторы типа УЛМ-0,12 и конденсаторы типа ЭМ (кроме С₄). Конденсатор С₄ типа К50-6. Намо­точные данные переходного и выход­ного трансформаторов указаны в табл. 2
