ЭКОНОМИЧНЫЙ КАРМАННЫЙ ПРИЕМНИК

Э. БУЯНОВ, Радио №4/1967, ст.27

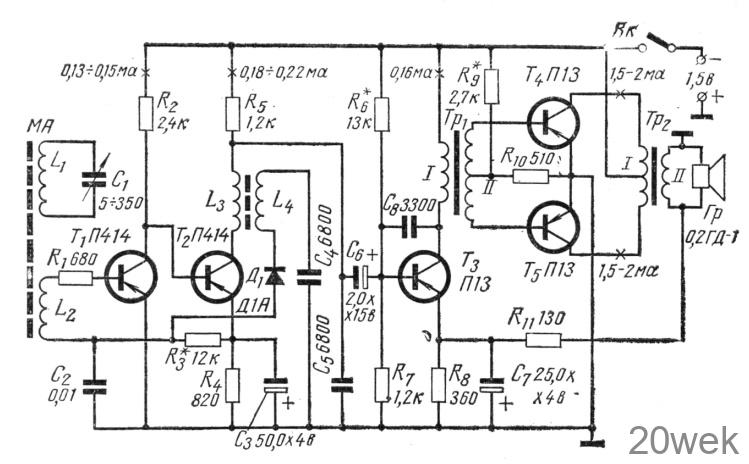

Приемник собран по схеме пря­мого усиления с рефлексным использованием первых двух тран­зисторов. Он рассчитан на прием местных и мощных дальних радио­станций, работающих в диапазоне волн 600—1700 м. Чувствительность приемника 10 мв/м, номинальная вы­ходная мощность — не менее 30 мет. Источник питания — батарея на­пряжением 1,5 в. Принципиальная схема приемника приведена на ри­сунке.

Катушки L₁ и L₂ магнитной антен­ны намотаны на ферритовом стержне Ф-600 длиной 70 мм. Контурная катушка L₁ имеет 7 секций по 50 вит­ков в каждой, намотанных проводом ПЭЛШО 7X0,06 (можно применить и провод ПЭЛШО 0,12). Длина на мотки каждой секции 4 мм, расстоя­ние между секциями 2 мм. Катушка связи L₂ размещена между третьей и четвертой и четвертой и пятой секциями контурной катушки и содержит 15—25 витков провода ПЭЛШО 0,12. В качестве С₁ приме­нен конденсатор переменной емко­сти чехословацкой фирмы «Тесла».

Высокочастотный трансформатор L₃L₄ намотан на ферритовом кольце Ф-600 диаметром 8 мм. Катушка L₃ содержит 60 витков, а — 240 вит­ков провода ПЭЛ 0,1. Согласующий Тр₁ и выходной Тр2, трансформаторы использованы готовые, типов ТСМ и ТВМ, выпускаемые промышлен­ностью. Для самостоятельного из­готовления данные их следующие: Tp2— обмотка I—2X450 витков провода ПЭВ 0,09; обмотка II — 80 витков ПЭВ 0,23; Тр₁ — обмотка I — 2100 витков ПЭВ 0,06; обмотка II—2X290 витков ПЭВ 0,06. Сер­дечники обоих трансформаторов — из стандартных пермаллоевых пла­стин Ш4, толщина набора 6 мм.

В приемнике применены два высо­кочастотных транзистора типа П414 и три низкочастотных типа П13. Пер­вые из них можно заменить транзи­сторами П401—П403, П421—П422, вторые — П14—П16, П39—П42. Ре­комендуемые коэффициенты усиле­ния по току транзисторов (В) сле­дующие: для Т1, Т2., В— 40-80; для Т₃ £=30-:-50; для Т₄, Т₅ В= 25-40.

Режимы транзисторов по постоян­ному току указаны на схеме. Они устанавливаются подбором величин резисторов R₃, R_б, R₉ При исполь­зовании деталей с номиналами, ука­занными на схеме, приемник не требует подгонки режимов.

Если собранный приемник будет возбуждаться, то в первую очередь необходимо попробовать повернуть кольцо с катушками L₃, L₄ вокруг своей оси до прекращения генерации, а затем закрепить его в этом положе­нии каплей клея БФ-2. Если эта мера не поможет, то нужно последо­вательно проделать следующие опе­рации: поменять местами концы ка­тушки L₄; увеличить сопротивление резисторов R₁ и R₃, поменять места­ми концы катушки L₂.

Для снижения нелинейных иска­жений в приемнике применена отрицательная обратная связь со вто­ричной обмотки Тр₂ на эмиттер Т₃. Здесь необходимо опытным путем (по качеству звучания) установить, какой конец вторичной обмотки Тр1, следует подключить к резистору R₁₁. Подбором величины этого ре­зистора можно установить и нужный тембр звучания.

Для питания приемника может быть использован любой источник питания напряжением от 1,1 до 2 В, например элементы 1,3-ФМЦ-0,25; «316» и другие. Можно использовать и один элемент от батареи КБС-Л-0,5. В режиме молчания приемник по­требляет ток 3,5—4,5 ма.

Приемник смонтирован в корпусе с внутренними размерами 80Х70Х35 мм. Монтаж приемника выпол­нен на гетинаксовой плате толщиной 1,5 мм и размерами 80X70 мм.
