Дозирующее устройство

Радио №1/1965, ст. 50

В статье описывается простой дозиметр для подачи небольшого количества жидкости с промежут­ками в несколько часов или даже дней.

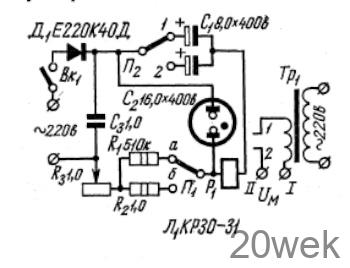

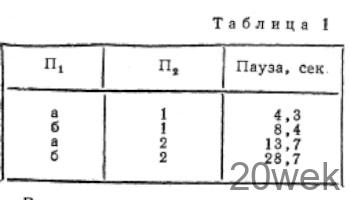

Датчик импульсов (см. рис.), сос­тоящий из газонаполненной лампы Л1 и реле P1, замыкает на некото­рое время цепь питания зажимов 1 и II, к которым подключен электро­магнит. Электромагнит втягивает железный сердечник и открывает на некоторое время кран капельной воронки или какого-либо другого устройства. После отключения элект­ромагнита возвратная пружина зак­рывает кран. Значения интервалов времени при выведенном потенцио­метре R3 и разных положениях пере­ключателей П1 и П2 даны в таб­лице

Дозирующее устройство

Время пауз зависит от величины напряжения сети; указанное в таб­лице время соответствует напряже­нию сети 220 в. Такой широкий диа­пазон изменения пауз между вклю­чениями охватывает большинство необходимых на практике случаев. Изменением сопротивлений R1 и R2, а также емкостей конденсато­ров С1 и С2 можно уменьшить или увеличить паузы, тем самым зна­чительно расширяя диапазон работы прибора. Импульсный генератор лег­ко размещается на плате 150×150 мм. Надежная работа механической части устройства достигается хоро­шей смазкой крана, правильной ус­тановкой магнитной катушки и кер­на относительно рукоятки крана и правильной установкой возвратной пружины.

Количество вытекающей жидкости надо время от времени проверять, так как вязкость вещества и высота столба жидкости могут быть раз­личными. Чтобы за время пока, кран открыт, количество капель для не­большой наружной воронки было постоянным, целесообразно с по­мощью инертного газа создать на жидкость небольшое избыточное дав­ление порядка 0,1 атм.

Данные реле: обмотка реле со­держит 9500 витков медного прово­да 0,08, сопротивление обмотки — 1 ком; рабочий контакт один.

Напряжение Uм выбирается в со­ответствии с напряжением срабаты­вания электромагнита.

От редакции. Вместо выпрямителя Е220К40Д в схеме можно применить диод Д7Ж, а лампу КР30-31 заме­нить лампой СН1.
