ЗВУКОВАЯ КОЛОНКА

С УНИВЕРСАЛЬНОЙ ХАРАКТЕРИСТИКОЙ НАПРАВЛЕННОСТИ

Г. ПОПОВА, Радио №4/1967, ст.36

При использовании звуковых ко­лонок не только в системах зву­коусиления, но и в системах воспро­изведения в больших помещениях или на открытых площадках полезно иметь регулируемую в зависимости от акустических условий характери­стику направленности в двух пло­скостях. Этим качеством обладает звуковая колонка, разработанная в настоящее время во ВНИИ имени А. С. Попова.

Колонка состоит из ряда громкого­ворителей, каждый из которых раз­мещен в отдельном корпусе. На верх­ней и нижней крышке корпусов име­ются отверстия, что позволяет уста­навливать все громкоговорители на одну ось — трубу и свободно пово­рачивать их вокруг нее. Коленка может набираться из любого числа громкоговорителей. При увеличении числа громкоговорителей конструк­тивно увеличивается труба — ось. Поворот громкоговорителей вокруг осп фиксированный. Соединительные провода уложены внутри трубы.

Когда громкоговорители распо­ложены в одной плоскости, колонка имеет относительно узкую характе­ристику направленности в горизон­тальной плоскости и очень узкую в вертикальной.

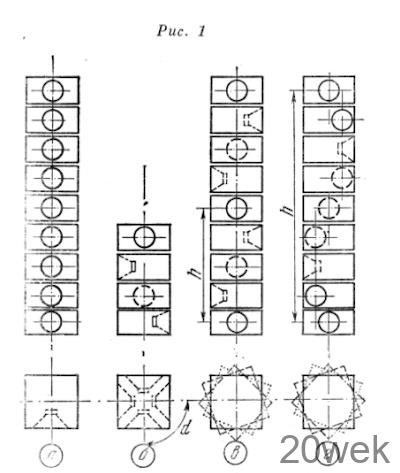

Для расширения характеристики направленности в обеих указанных плоскостях громкоговорители сле- дует развернуть относительно друг друга по винтовой линии на угол a— 15°±90^°. При небольшом числе громкоговорителей (четыре — пять) круговая характеристика направ­ленности получается при наибольшем из указанных углов (рис. 1, б). Большее число громкоговорителей в зависимости от угла а нужно распо­лагать по винтовой линии с разным шагом h (рис. 1, в и г).

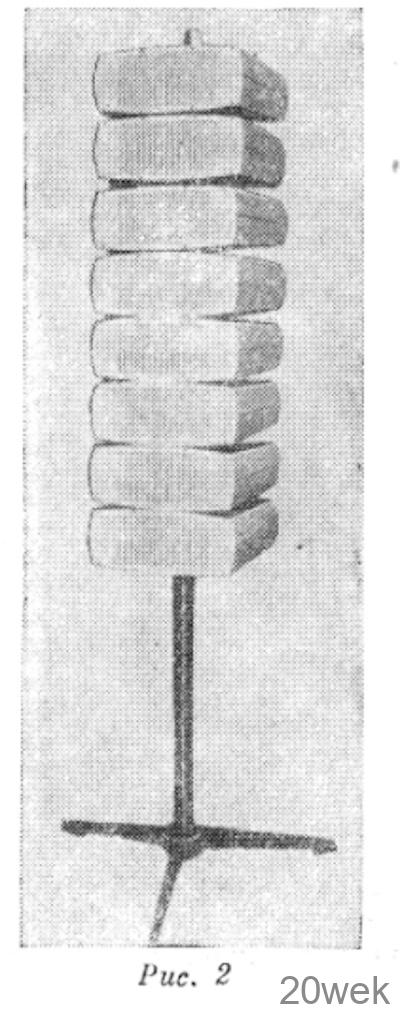

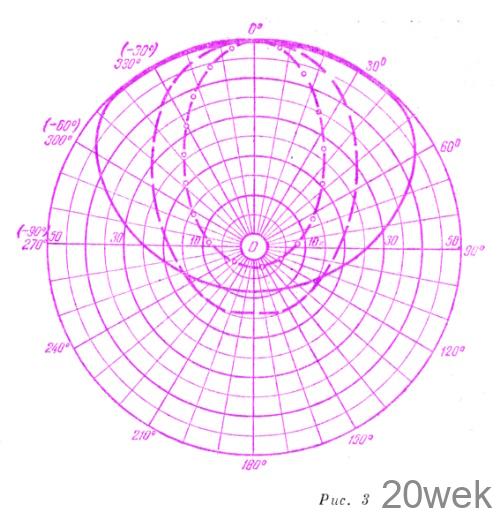

Предлагаемая вниманию читателей звуковая колонка («веерная») со­ стоит из восьми громкоговорителей типа ЗГД-28, помещенных каждый в отдельный металлический корпус. Все громкоговорители в корпусах установлены на трубе — оси с треногой (рис. 2). Характеристика на­правленности колонки для этого по­ложения громкоговорителей в горизонтальной плоскости показана на рис. 3.

Номинальная мощность колонки 24 ва, диапазон воспроизводимых звуковых частот 100—8000 гц, не­равномерность частотной характери­стики не более 16 дб при различных положениях громкоговорителей в любой точке вокруг оси. Стандартное звуковое давление, развиваемое ко­лонкой при расположении громкого­ворителей согласно рис. 2, в диапа­зоне от 200 до 2000 гц — 1,07 а среднее звуковое давление — 16,6 н/м².
