Зарядное устройство с автоматическим выключением
Радио №10/1964, ст.54

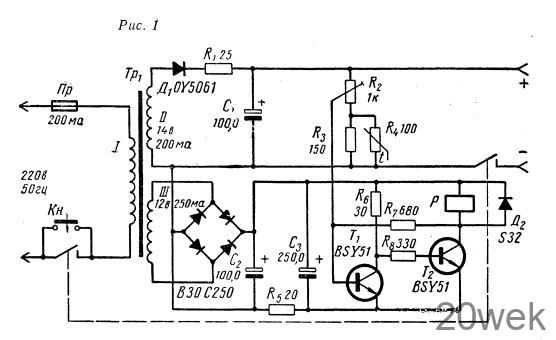

Описываемое зарядное устройство при достижении конечного зарядного напряжения автоматически выключается во избежание вредного для аккумулятора перезаряда. Оно состоит из зарядной части (обмотка II силового трансформатора, диод Д1, сопротивление R1, конденсатор фильтра C1) и автоматического выключателя. Через делитель напряжения R2—R4 из зарядной цепи на базу транзистора T1 подается напряжение смещения.
Пока напряжение заряда ниже конечного, транзистор Т1 заперт, а T2 открыт. С помощью сопротивления R2 устанавливают напряжение, при котором автоматика должна сработать. Для аккумулятора 8 в это напряжение равно 11 в. Благодаря глубокой обратной связи через сопротивление R7 коллекторный ток транзистора Т2 поддерживается постоянным при любом зарядном напряжении, если оно меньше конечного. Лишь при зарядном напряжении, очень мало отличающемся от конечного, он на короткое время спадает до минимальной величины.
Диод Д2, включенный в обратной полярности, подавляет импульсы напряжения, которые индуцируются в обмотке реле при внезапном уменьшении тока и могут привести к возникновению колебаний.
Подключив аккумулятор к зарядному устройству, нажимают кнопку Кн При этом спусковая схема кратковременно получит питающее напряжение. Контакты реле замыкаются и соединяют аккумулятор с зарядной цепью. Напряжение заряда медленно повышается и, достигнув конечной величины, отключает зарядное устройство.
От редакции: Диод OY 5061 можно заменить германиевым Д7А— Д7Б, селеновый выпрямитель ВЗОС250—АВС 80—260. Транзистор BSY51 можно заменить кремниевым транзистором типа n-p-п, выбранным в соответствии с типом используемого реле. То же относится и к кремниевому диоду S32.
