ВЫСОКОКАЧЕСТВЕННЫЙ ПРОИГРЫВАТЕЛЬ

В. ЧЕРКУНОВ, Радио №12/1966, ст.34

Повышенные требования, предъ­являемые к аппаратуре, пред­назначенной для высокой вер­ности воспроизведения звука (high fidelity) должны распространять­ся на все звенья звуковоспроиз­водящей цепи: проигрыватель, уси­литель НЧ, акустический агрегат и т. д.

Если хотя бы один из этих элемен­тов не обладает соответствующими характеристиками — высокого ка­чества воспроизведения достичь не удается, что и наблюдалось на ряде радиолюбительских выставок, когда при хорошо выполненных усилителях и акустических агрегатах, из-за сильно шумящих проигрывателей те­рялось хорошее впечатление от му­зыкальных программ, особенно в тихих местах и паузах.

К сожалению, наша промышлен­ность не выпускает высококачествен­ных проигрывателей. Почти полно­стью отсутствуют и в литературе какие-либо сведения по их констру­ированию и изготовлению.

Любой высококачественный про­игрыватель является довольно слож­ным и точным механическим устрой­ством, изготовление его целесообраз­но лишь в том случае, если радио­любитель располагает звуковоспро­изводящей аппаратурой высокого ка­чества с весьма малым уровнем фона, собственных шумов и нелинейных искажений. В противном случае затрата времени и средств па его изготовление не будет оправдана.

Самые распространенные недостат­ки обычных проигрывателей — это неравномерность вращения диска, вызывающая «плавание» звука и яв­ляющаяся следствием неточности из­готовления элементов передачи вра­щения от двигателя к диску, а также следствием малой массы (веса) са­мого диска. Вторым недостатком является довольно сильный низко­частотный шум (рокот), вы­зываемый вибрацией, пере­даваемой от работающего двигателя, с одной стороны, через тонарм звукоснима­теля на его иглу, а с дру­гой — через плату на диск и на пластинку. Для борьбы с этими яв­лениями в предлагаемом проигрывателе использо­ван, во-первых, тяжелый диск (порядка 6 кг), облада­ющий большой инерцией, и сравнительно мощный дви­гатель (типа АД-5 от магнитофона «Яуза 5»). Чем тяжелее диск, тем он меньше реагирует на вибра­цию, и кратковременные изменения скорости двигателя (в некоторых моделях американских проигрыва­телей вес диска достигает 11 кг). Во-вторых, точное изготовление ме­ханизма переключения передач и подшипника вала диска и тщатель­ная амортизация всех движущихся узлов.

Вращение от переключателя ско­ростей к диску передается с помощью резинового пасика от магнитофона «Айдас».

Звукосниматель крепится не к плате, а с помощью специального амортизирующего устройства, опи­санного ниже, непосредственно ко дну ящика. Так как плата, в свою очередь, амортизирована от ящика, вибрация на звукосниматель прак­тически не передается.

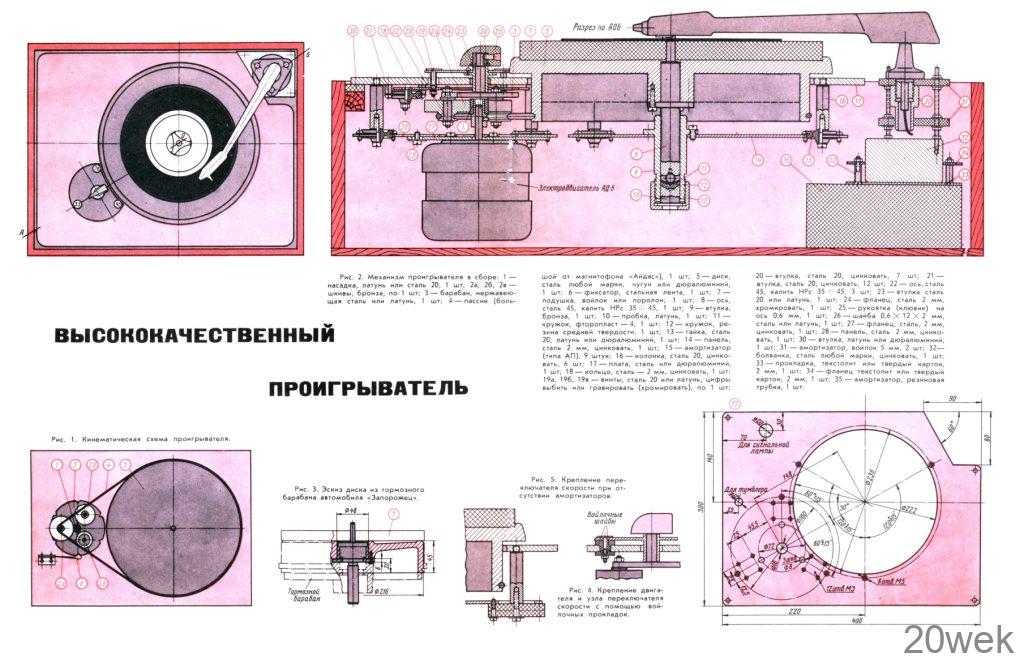

Кинематическая схема проигры­вателя представлена на рис. 1 (см. 2-ю и 3-ю страницы вкладки). Вращение от обрезииенной насадки 1 на валу двигателя передается на один из промежуточных двухступенчатых шкивов 2а, б п в, оси которых жестко укреплены на барабане 3. Со шкивов с помощью пасика 4 вра­щение передается на диск 5. Пере­ключение скоростей осуществляется поворотом барабана 3 на 120° вруч­ную за рукоятку 25 (клювик), кото­рая одновременно является указа­телем скорости вращения оп­ределенном положении производится с помощью пружинного фиксатора в.

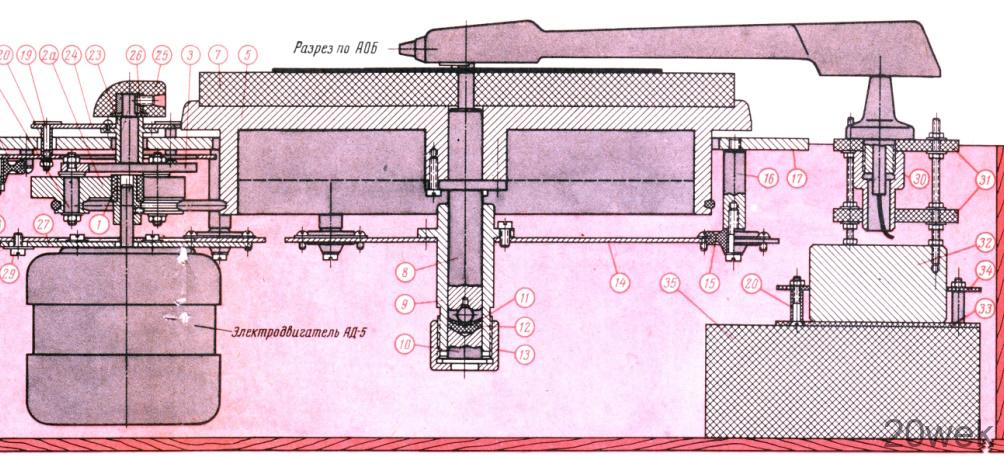

Конструктивно проигрыватель со­стоит из следующих основных узлов: диска 5 с подшипником, переклю­чателя скоростей, платы 17 с колон­ками 16 п узла крепления и аморти­зации звукоснимателя (см. рис. 2 па вкладке).

Диск 5 изготовляется из стальной, чугунной или дюралевой болванки. В последнем случае для увеличения веса внутри диска следует оставить больше металла (как показано па его чертеже пунктирной линией). Если диск изготовлен из магнитного ме­талла, то при использовании высо­кокачественного электромагнитного звукоснимателя на диск необходимо положить пермаллоевую прокладку. Может оказаться, что подходящую болванку достать трудно, тогда диск с успехом можно сделать из тормоз­ного барабана автомобиля «Запоро­жец», как это показано на рис. 3 вкладки. В этом случае, из-за умень­шения общей высоты диска, толщину войлочной или поролоновой подушки Z, на которую кладется пластинка, следует увеличить на 5 мм. Несколь­ко изменится также и конструкция ось 8.

Ось 8, так же как и отверстие диа­метром 15 мм втулки 9 и пробку 10 следует выполнять весьма точно, так как от этого, во многом зависит бесшумность работы проигрывателя. Обработку оси следует вести в цент­рах до окончательных размеров, кроме отверстий диаметром 15 и7 мм, на которых надо оставить припуск 0,5—0,8 мм на шлифовку. После сверления отверстий и закалки ось в этих же центрах шлифуется с дове­дением размеров указанных выше отверстий до требуемых. В крайнем случае ось можно изготовить (обя­зательно в центрах) и целиком на токарном станке без закалки. В собранном положении подшипника диска ось нижним центром опирается на стальной шарик диаметром 6— 8 мм. Между шариком и пробкой 10 желательно проложить кружок 11 из фторопласта толщиной 0,8—1 мм и кружок 12 из резины толщиной 3—5 мм. Гайка 13 служит для регу­лировки положения диска по высоте. Втулка 9 своим фланцем крепится винтами к панели 14, которая через резино-металлические амортизаторы 15 (типа АП) подвешена к трем колон­кам 16, ввернутым в плату 17. Для крепления узла диска к колонкам используются амортизаторы с же­сткостью 2—2,5 кг (жесткость —это нагрузка, вызывающая деформацию амортизатора примерно на 1,6 мм). Для крепления двигателя и узла переключателя скоростей нужны амортизаторы с жесткостью 0,4— 0,6 кг. При отсутствии специальных амортизаторов подвеску можно осуосу­ществить с помощью войлочных про­кладок толщиной 8—10 мм, как это указано на рис. 4. Для этой цели подойдет войлочный круг от элект­рополотера, который изготовляется из высококачественного войлока тол­щиной 5 мм. Толщина войлока для прокладок берется двойной. В этом случае длину колонок 16 надо уве­личить на 5 мм.

Плата 17 (см. вкладку), изготов­ляется из стального листа толщиной 5—6 мм. Можно изготовить плату из дюраля или даже из текстолита, однако следует помнить, что более тяжелая плата лучше поглощает вибрации.

Переключатель скоростей кре­пится к кольцу 18 с помощью спе­циальных винтов 19 (плоские голов­ки служат указателями скорости вращения диска) и втулок 20. Коль­цо, в свою очередь, через амортиза­торы крепится к плате 17 с помощью втулок 21 и винтов М3.

При отсутствии амортизаторов крепление переключателя к плате можно выполнить, как указано на рис. 5 вкладки. В этом случае необ­ходимость в изготовлении кольца 18, втулок 21 и отверстиях М3 к плате отпадает, однако при недостаточно точном изготовлении деталей перек­лючателя (шкивов 2а, 26, 2в и их осей 22, осп барабана 3 и отверстия лулкп 25) отсутствие амортизаторов может привести к увеличению вибрации.

Втулку 23 и фланец 24 (подшип­ник переключателя) при возможности нужно изготовить как одно целое. Между стальными шайбами на осях 22 и шкивами 2а, 26, и 2в жела­тельно вставить шайбы из фторо­пласта — 4 или текстолита толщи­ной 0,5 мм.

Рукоятка 25 (клювик) берется го­товой, в случае необходимости под нее подкладывается шайба 26.

Фиксатор 6 положения барабана 3 может быть изготовлен из старой пружины от большого будильника. Его расположение, степень жестко­сти (длина от носика до места креп­ления) и способ крепления к плате определяется при сборке и регули­ровке проигрывателя.

Двигатель с помощью фланца 27 и панели 28 через амортизаторы, так же как и диск 5, крепится к трем колонкам 16, ввернутым в плату. Фланец 27 может несколько пере­мещаться (при регулировке) относи­тельно панели 28 и после обеспечения раздельного сцепления всех трех шкивов 2 (а, б, в) с насадкой 1 окон­чательно закрепляется винтами 29.

Насадка 1 на двигатель сначала вытачивается из стали или латуни, затем в куске твердой резины (можно взять хоккейную шайбу) делается отверстие диаметром 8 мм и в это отверстие вводится конец насадки диаметром 9 мм, предварительно смазанный клеем № 88. После высы­хания клея резина обрезается ножом до диаметра 16—18 мм, а затем на­садка прошлнфовывается до диаметра 14 мм.

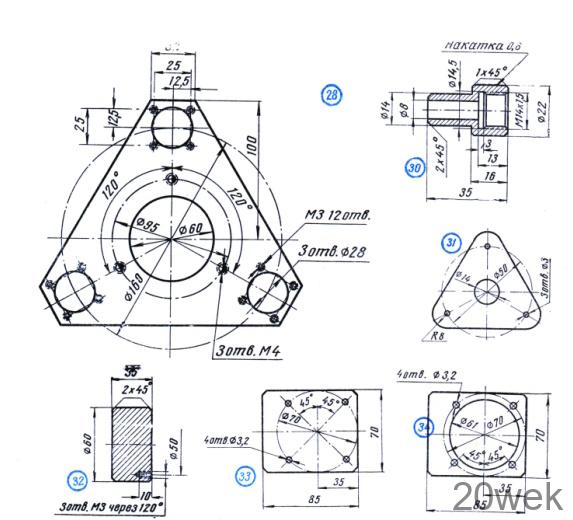

Звукосниматель не соприкасается с платой, а через амортизационное устройство (рис. 2 на вкладке) опи­рается на дно ящика. Крепление звукоснимателя осуществляется с по­мощью втулки 30 к двум войлочным амортизаторам 31, которые с по­мощью трех шпилек МЗХ65 кре­пятся к болванке 32, сравнительно большая масса которой гасит воз­можные вибрации.

Болванка опирается на прокладку 33 соединенную винтами с фланцем 34 ограничивающим ее боковые пере­мещения. Все устройство лежит на амортизаторе 35, которым служит обычная резиновая губка, приклеен­ная к дну ящика (на рис. 2 изобра­жено крепление звукоснимателя типа ЗПК-56). При использовании звукоснимателя другой конструкции его следует устанавливать также через войлочные прокладки).

Прикреплять плату к ящику же­лательно с помощью резинометаллических амортизаторов либо через прокладку из войлока или мягкой резины 36 (рис. 2 на вкладке).

Отверстия в плате для выключа­теля и сигнальной лампы могут быть сделаны в любом удобном месте.

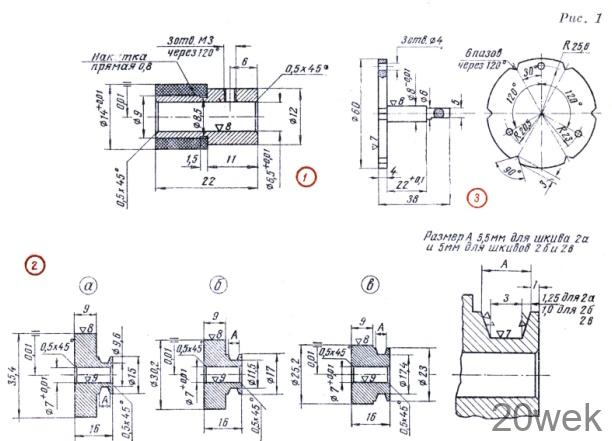

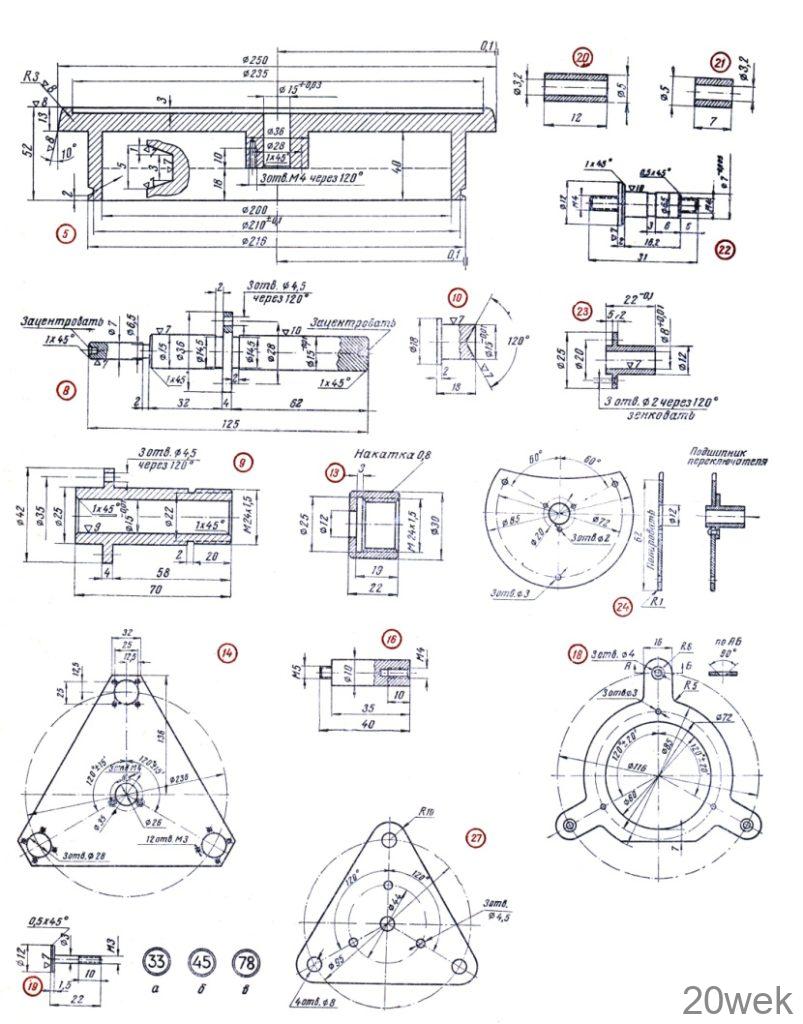

Эскизы деталей проигрывателя приведены на рис. 1 (в тексте).

После сборки и регулировки про­игрывателя панель обтягивается или оклеивается любым подходящим де­коративным материалом либо окра­шивается.

Необходимые для работы двига­теля АД-5 резистор В-500 ом (мощ­ностью не менее 7,5 вт) и конденса­тор 2 мкф (на рабочее напряжение не менее 300 в) также располагаются в любом удобном месте (например, прикрепляются к панели 28). После сборки проигрывателя ско­рость вращения пластинки прове­ряется обычным способом (с помо­щью стробоскопических дисков и неоновой или обычной осветительной электролампы).

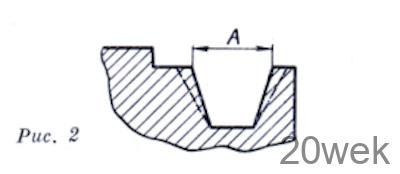

При этом может оказаться, в силу различных причин (например, в ре­зультате больших допусков на попе­речное сечение пасика), что скорости вращения диска 5 отличаются от номинальных. Если окажется, что скорость вращения диска больше нормы, то следует несколько расши­рить канавку А соответствующего шкива 2а, 26 или 2в, как это указано пунктиром на рис. 2 в тексте. Эта операция проводится либо на токар­ном станке, либо с помощью надфиля на вращающемся шкиве самого про­игрывателя. Если скорость окажется меньше нормы, что более вероятно, то соответствующий шкив надо изго­товить заново с несколько меньшим размером А (рис. 2). При эксплуатации проигрывателя необходимо помнить, что при нера­ботающем двигателе рукоятку пере­ключателя скоростей надо фиксиро­вать в среднем положении между обозначениями 33 и 45 или 33 и 78, во избежание деформации обрезпнен- ной насадки 1 двигателя.

В заключение следует отметить, что работу любого обычного прои­грывателя можно существенно улуч­шить с помощью следующих довольно простых средств:

1. На диск проигрывателя кладет­ся круглая стальная пластина диа­метром 200—250 мм и толщиной 5— 6 мм, что увеличивает вращающуюся массу и, следовательно, уменьшает вибрацию диска, а также несколько сглаживает неравномерность вра­щения.
2. Звукосниматель снимается с платы и помещается отдельно от проигрывателя на амортизационном устройстве, подобном изображен­ному на рис. 2 вкладки, что исклю­чает воздействие на него вибраций от двигателя
