ВЫСОКОЧАСТОТНЫЙ ГЕНЕРАТОР ДЛЯ БАТАРЕЙНОГО МАГНИТОФОНА

В. Маркин, И. Овчинников, Радио №7/1965, ст. 46

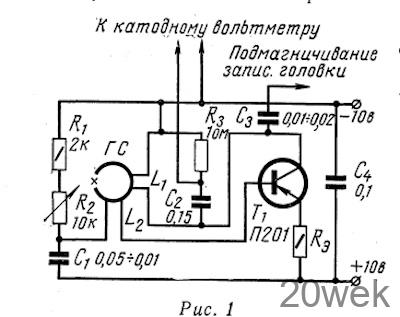

Генератор (рис. 1) собран на одном транзисторе типа П201 (или П203) по схеме с общим эмиттером.

ВЫСОКОЧАСТОТНЫЙ ГЕНЕРАТОР ДЛЯ БАТАРЕЙНОГО МАГНИТОФОНА

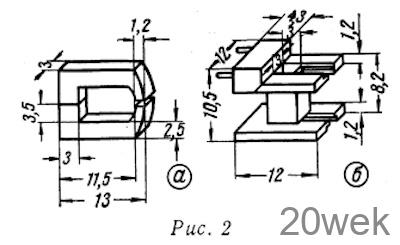

Контурная катушка L1 намотана на каркас ферритовой головки (чер­теж сердечника и каркаса приведен на рис. 2). Эта катушка содержит 40 витков провода ПЭВ-2 0,51, на­мотанного плотно виток к витку.

ВЫСОКОЧАСТОТНЫЙ ГЕНЕРАТОР ДЛЯ БАТАРЕЙНОГО МАГНИТОФОНА

Катушка обратной связи L2 со­держит 8 витков провода ПЭЛШО 0,1—0,15 и укладывается поверх контурной. Индуктивность головки при зазоре 0,2 мм около 10-4 гп. Прокладка в рабочем зазоре головки должна быть обязательно не металлической. Ток контура имеет форму почти чистой синусоиды, коэффициент не­линейных искажений около 3%. Ток стирания измерялся на сопро­тивлении 1 ом милливольтметром МВЛ-2 М и был равен 300 ма. На­пряжение на конденсаторе С2 рав­но 8 в. Такого напряжения вполне достаточно, чтобы получить нормаль­ный ток подмагничивания низкоом­ной головки записи (например, от магнитофона «Репортер-3»).

Генератор потребляет от источ­ника питания напряжением 10 в около 30 ма.

Постоянное подмагничивание сер­дечника в 10 раз меньше, чем пере­магничивание на частоте стирания (1,2 и 1-2 ампервитков соответст­венно), что незначительно влияет на работу магнитной головки.

При настройке генератора, изме­няя сопротивление R2, следует ус­тановить нужную величину тока смещения. При уменьшении соп­ротивления R2 ток коллектора тран­зистора Т1 растет, а затем возни­кает прерывистая генерация. Соп­ротивление R2 должно быть такой величины, чтобы генерация была ус­тойчивой, а потребляемый ток ми­нимальным при максимальном токе контура и минимальных искажениях. При отсутствии генерации необхо­димо поменять местами концы одной из обмоток головки.

Сопротивление R3 изготовлено из нихромовой проволоки диаметром 0,1 мм. Величина его подбирается в пределах от 5 до 10 ом. Сопротивле­нием R3 можно менять величину положительной обратной связи, не меняя числа витков катушки L2. По окончании настройки сопро­тивление R2 заменяют эквивалент­ным постоянным сопротивлением, а сопротивление R3 перемычкой
