ВЫПРЯМИТЕЛЬ ДЛЯ ЗАРЯДКИ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА

Г. ФОМИЧЕВ, Радио №5/1966, ст.35

При изготовлении силового тран­сформатора выпрямителя для заряд­ки аккумуляторов приходится де­лать отводы от вторичной обмотки, намотанной толстым проводом. Вы­зывает затруднение и изготовление переключателя, рассчитанного на большой ток.

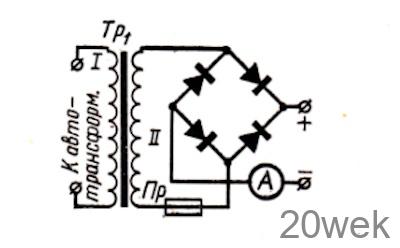

Для регулировки силы зарядного тока можно использовать автотран­сформатор, применяемый для пита­ния от сети телевизоров. Конструк­ция выпрямителя в этом случае получается простой и компактной. Схема выпрямителя приведена на рисунке.

Трансформатор собирается на сер­дечнике сечением не менее 16 см². Первичная обмотка, подключаемая к выходу автотрансформатора, рас­считана на 127 в. Она содержит 506 витков провода ПЭЛ 0,7; вторич­ная — 46 витков ПЭЛ 2,0.

В качестве вентилей применены ‘селеновые шайбы 100Х 100 мм. Ам­перметр и предохранитель взяты на силу тока 10 а.

При необходимости выпрямитель легко может быть пересчитан на другое напряжение.
