Выключение двигателя в магнитофоне «Чайка»
Радио №1/1966, ст.42
Магнитофон «Чайка», выпускаемый Великолукским заводом, не имеет отдельного выключателя электродвигателя, в результате лентопротяжный механизм его преждевременно изнашивается.

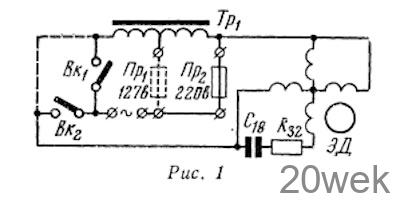

Такой выключатель легко установить в любом магнитофоне «Чайка», произведя несложные переделки в его схеме. Товарищ И. Артюхов со ст. Ергач Пермской области предлагает включить его в разрыв цепи питания электродвигателя (рис. 1). При таком изменении схемы появляется возможность предварительной установки уровня записи, так как при включенном тумблере Вк2 и отключенном Вк1 в режиме «запись» индикатор начинает реагировать на входной сигнал, в то время как лентопротяжный механизм не работает. В это время и настраивается индикатор записи. В нужный момент включается тумблер Вк2 и запись происходит при уже выбранном уровне сигнала.

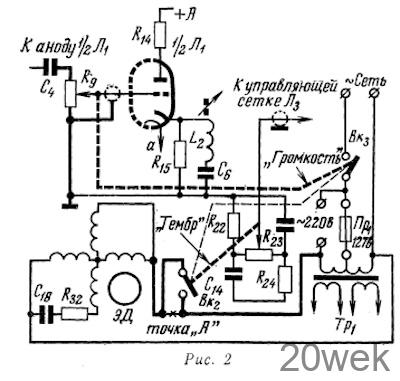

Товарищ В. Некляев из Ленинграда предлагает на место потенциометра регулятора громкости R9 (типа СП—1 —1а—680 ком) поставить потенциометр с выключателем типа ТД. (рис. 2). Затем выводы от переключателя «Включение сети» на потенциометре R23 регулятора тембра следует перепаять на выключатель вновь установленного потенциометра R9. Дроме того, необходимо разорвать провод, идущий от электродвигателя (точка «А» на схеме), и оба его конца припаять к контактам переключателя потенциометра R23 регулятора тембра. В переделанном магнитофоне ручкой регулятора громкости включается магнитофон и устанавливается уровень записи. Включение и выключение двигателя осуществляется выключателем, находящимся на одной оси с потенциометром регулятора тембра
