ВОЛНОВОЙ КАНАЛ НА 20м

Ж. ШИШМАНЯН, Радио №4/1967, ст.15

В хорошо известной советским радиоспортсменам книге о КВ и УКВ антеннах радиолюбите­ля из ГДР К. Ротхаммеля (DM2ABK) описана трехэлементная антенна «волновой канал» на 20-метровый любительский диапазон. Эта антен­на была установлена на радиостан­ции UG6AW и показала очень хоро­шие результаты, особенно при даль­них связях»

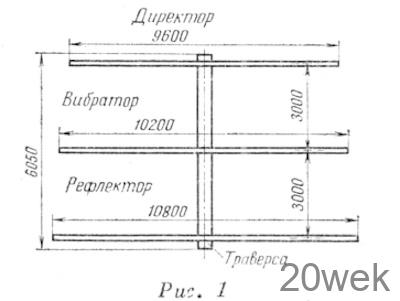

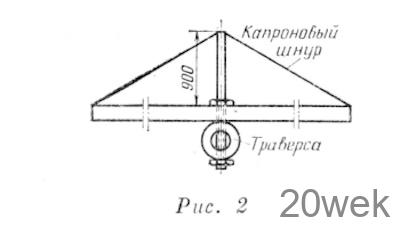

Размеры антенны показаны на рис. 1 Директор, вибратор и рефлектор изготовляют из дюралюминиевых труб диаметром 35—40 мм, а тра­версу, на которой расположены эле­менты антенны,— из стальной или дюралюминиевой толстостенной тру­бы диаметром 55 мм. Чтобы элемен­ты антенны не провисали от собствен­ной тяжести, их укрепляют оттяж­ками из капронового шнура (рис. 2).

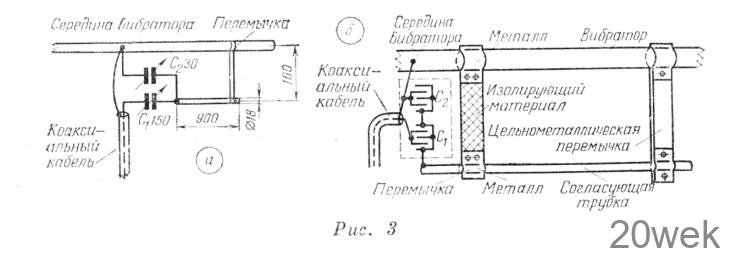

Согласование антенны ведется при помощи устройства, изображен­ного на рис. 3,а, которое иногда на­зывают омега-согласователем. Кон­денсатор переменной емкости С\ служит для компенсации индуктив­ной составляющей реактивного со­противления согласователя, а при помощи конденсатора переменной емкости С₂ можно менять входное сопротивление антенны, и таким об­разом согласовать его с волновым со­противлением коаксиального ка­беля., из которого сделан фидер. Конструктивное выполнение согла­сователя видно из рис. 3,6 Рабочее напряжение конденсаторов С₁ и С₂ может быть небольшим.
