В преобразователе ±5 В используется стандартный дроссель

Опубликовано автором

Mitchell Lee, Kevin Vasconcelos, Радиолоцман №1-2/2024, ст.60

Схемы импульсных стабилизаторов с одним выходом часто могут быть с мини­мальными изменениями адаптированы к многовыходным конфигурациям, но для таких преобразований обычно требуются заказные дроссели. Серия CTX100-5P стан­дартных дросселей с квадрифилярными обмотками позволяет разработчикам источ­ников питания использовать преимущества этих модифицированных схем, но без риска, связанного с разработкой собственных маг­нитных элементов.

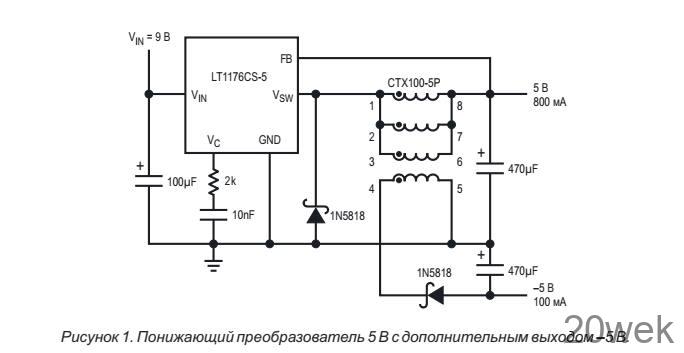

Схема, показанная на Рисунке 1, удовлет­воряет требованию заказчика о создании преобразователя напряжения от 9 В до 12 В в выходные напряжения 5 В/800 мА и -5 В/100 мА. Для получения выходного напряжения -5 В в этом преобразователе, похожем на понижающий, используется двух­обмоточный дроссель с соотношением вит­ков 1:1. Оптимальным решением была бы катушка с бифилярной намоткой проводом большого сечения для основного выхода 5 В и проводом меньшего сечения для -5 В. Чтобы не создавать собственную катушку, используется готовый дроссель с квадрифилярной обмоткой. Это семейство катушек состоит из четырех секций с соотношением витков 1:1:1:1. В приложении на Рисунке 1 три секции включены параллельно в качес­тве основной обмотки 5 В, а оставшаяся сек­ция используется для выхода -5 В. Это позволяет сконцентрировать медь там, где она больше всего нужна — на сильноточном выходе.

КПД при выходных токах 500 мА и -50 мА превышает 80%. Минимальная рекомендуе­мая нагрузка на выходе -5 В составляет от 1 мА до 2 мА, и ток нагрузки на этом входе всег­да должен быть меньше тока на выходе 5 В.

Материалы по теме

  1. Datasheet Linear Technology LT1176
  2. Datasheet ON Semiconductor 1N5818

Datasheet Eaton CTX100-5P-R
