УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ТЕЛЕВИЗОРОВ

Радио №4/1966, ст.25

„Рекорд-12″

Регулятор линейности кадров ра­ботает как регулятор размера по вертикали.

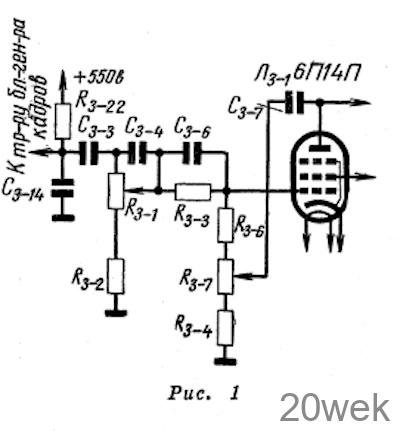

На рис. 1 приведена часть схемы узла кадровой развертки телевизора «Рекорд-12» (примерно по такой схе­ме собраны узлы кадровой развертки большинства телевизоров третьего класса). Резистор R₃_₂₂ ^и конденса­тор С₃_₁₄ составляют зарядную цепь, на которой формируется пилообраз­ное напряжение. Это напряжение через разделительный конденсатор С₃_₃ поступает на делитель, состоя­щий из потенциометра R_3-1 и резисто­ра R₃_₂. Потенциометр R_3-1 служит регулятором размера кадров.

Если подавать на управляющую се­тку выходной лампы кадровой раз­вертки 6П14П (Л_3-1) чистое пилооб­разное напряжение, то ввиду малой индуктивности выходного трансфор­матора кадров форма отклоняющего тока в кадровых катушках отклоня­ющей системы будет недопустимо ис­кажена. Поэтому в узел кадровой развертки введены цепи, которые придают напряжению на управляю­щей сетке Л₃_₁ пилообразно-парабо­лическую форму. Это корректи­рующая цепь, состоящая из конден­саторов С₃_₄ С_3-6 и резистора R₃_₃, а также цепь отрицательной обрат­ной связи, в которую входят конден­сатор С₃_₇, резисторы R₃_₆ R_3-4 и потенциометр R₃_₇ (регулятор ли­нейности кадров). Конденсатор С_3-7, часть потенциометра R₃_₇ и ограни­чительный резистор R₃_₄ образуют дифференцирующую цепь, на кото­рой напряжение отрицательной об­ратной связи формируется так, как это необходимо. При нормальной ра­боте телевизора на управляющую сетку Л₃_₁ через резистор R_3-б по­ступает не все это напряжение, а лишь часть его.

Если выйдет из строя резистор R₃_₄, то к управляющей сетке Л_3-1 будет приложено полное напряжение отрицательной обратной связи, име­ющее значительную амплитуду. Так как оно сдвинуто по фазе на 180° относительно пилообразного напря­жения, поступающего из зарядной цепи, результирующее напряжение на управляющей сетке Лз_₁ умень­шится. Это вызовет уменьшение раз­мера кадра. При вращении движка потенциометра R₃_₇ размер кадра бу­дет изменяться.

Для того чтобы восстановить нор­мальную работу узла кадровой раз­вертки, нужно заменить резистор -R3-4

„Старт-3″

Нет растра и изображения. Зву­ковое сопровождение — нормальное.

При измерении напряжения «вольтодобавки» на выводе 1 строчного автотрансформатора (следует отме­тить, что измерять это напряжение, прикасаясь щупом авометра к аноду выходной лампы строчной разверт­ки, ни в коем случае нельзя) оно ока­залось не 550—650 в, а равным на­пряжению источника питания, то есть 225 в. Это указывало на то, что одна из деталей выходного каскада строч­ной развертки неисправна. При де­тальной проверке было установлено, что истинная причина неисправности заключается в междуэлектродном за­мыкании в высоковольтном кенотро­не 1Ц11П. При обычных неисправно­стях этой лампы (потеря эмиссии, обрыв нити накала) напряжение «вольтодобавки» не уменьшается. Цепь, образовавшаяся из-за между- электродного замыкания в лампе 1Ц11П, обусловила значительное за­тухание в выходном строчном авто­трансформаторе, в результате чего выходной каскад строчной развертки перестал работать и напряжение «вольтодобавки» уменьшилось.

Неисправность была устранена за­меной лампы 1Ц11П.

„Старт-2″

Экран кинескопа светится лишь тогда, когда к телевизору подклю­чена антенна.

Достаточно вынуть антенный штеккер из гнезда, как экран гаснет. Свечение экрана невозможно вос­становить, даже поворачивая дви­жок потенциометра регулировки яркости в крайнее правое положение (максимальной яркости).

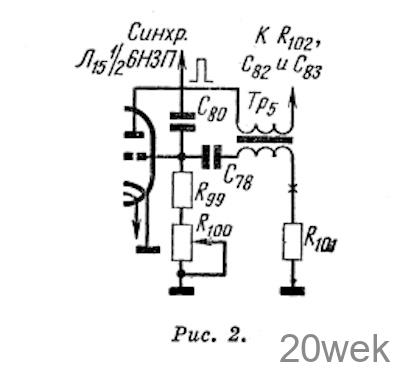

Измерения показали, что при от­ключении антенны перестает рабо­тать блокинг-генератор строчной раз­вертки. При детальном обследовании оказалось, что нарушено соединение (пайка) между выводом трансформа­тора Тр₅ блокинг-генератора строк и резистором R101 (рис. 2).

Неисправность с таким признаком может встретиться не только у «Стар­та-2», но и у других типов телевизо­ров, где сеточная обмотка трансфор­матора блокинг-генератора строк за­землена. Тогда причиной неисправ­ности будет обрыв заземленного вывода этой обмотки. При такой не­исправности триод блокинг-генера­тора строк 6НЗП (Л₁₅) открывается синхронизирующим импульсом и за­рядный конденсатор С₈₂ имеет воз­можность разряжаться через лампу.

„Волна», „Сигнал»

На экране кинескопа нет как изоб­ражения, так и растра. Звуковое сопровождение прослушивается нор­мально.

Проверка режимов ламп показала, что на лепестке 6 панели лампы 6Н1П(Л₄_₁) напряжение 140 в вместо необходимых 175 в, Отрицательное напряжение на управляющей сетке лампы 6П31С (Л_б-1) отсутствовало. При тщательной проверке деталей было найдено, что конденсатор С₄_₈— 0,01 мкф, смонтированный в печатном блоке-переходнике П-105-1, имеет утечку. При ремонте телевизора с такой неисправностью необязательно заменять блок П-105-1. Можно отсое­динить вывод 3 блока с неисправным конденсатором и припаять новый конденсатор емкостью 0,01 мкф к ле­пестку 6 панели лампы 6Н1П (Л₄_₁) и выводу 1 блока.

Растр на экране телевизора сужен по горизонтали до 20—25 см и не регулируется при вращении ручки потенциометра «размер строк».

Причиной неисправности был вы­ход из строя сопротивления R₄_₁₃— 100 ком. Это сопротивление нахо­дится в печатном блоке-переходнике П-96-2. Для устранения неисправ­ности необходимо заменить этот блок.

„Рекорд-6″, „Рекорд.64″ (УНТ-35)

Отсутствует как изображение, так и звуковое сопровождение.

При проверке телевизора вначале было установлено, что вышел из строя («сгорел») потенциометр регу­лировки КОНТраСТНОСТИ R2_18— 50 ком. Установка нового потенцио­метра не устранила неисправности. В результате дальнейших поисков было обнаружено, что остеклованный ПрОВОЛОЧНЫЙ реЗИСТОр R2-22—3 ком (нагрузка лампы видеоусилителя) также вышел из строя. Резистор был заменен и тогда телевизор стал ра­ботать нормально. Почему же вышел из строя потенциометр R2-18? Это было следствием неисправности ре­зистора R2-22- Когда он выходит из строя, ток в цепи экранирующей сетки лампы видеоусилителя 6П15П (Л2-4) возрастает, что приводит к порче потенциометра. (Номера дета­лей в этой заметке указаны по схеме при инструкции по эксплуата­ции, прилагаемой к телевизору.)

„Верховина-А»

Через 5—7 мин после включения нарушается синхронизация по стро­кам. Вращая ручку регулятора час­тоты строк, можно добиться восста­новления нормального изображения, но через 1 — 1,5 мин строчная син­хронизация вновь нарушается.

Такие признаки неисправности появляются тогда, когда конденса­тор С₄_2о—8200 пф в фильтре систе­мы АПЧ и Ф имеет утечку. Для устранения неисправности следует заменить этот конденсатор.
