УСОВЕРШЕНСТВОВАННЫЙ АВТОТРАНСФОРМАТОР ДЛЯ ТЕЛЕВИЗОРА
В. Пуцарь, Радио №1/1965, ст.42
Автотрансформатор, предназначенный для телевизора, описанный в журнале «Радио», № 12 за 1962 год, обладает малым диапазоном регулировки и сложностью переключающего устройства.

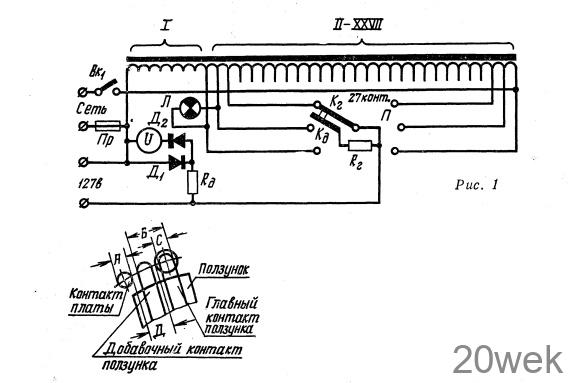

Установка переключающего устройства создает опасность включения автотрансформатора в сеть без предварительного замера напряжения Описываемый ниже автотрансформатор мощностью 250 вт исключает все эти недостатки и позволяет поддерживать выходное напряжение равным 220 в при колебаниях напряжения на входе в пределах 140—250 в. При этом регулирование осуществляется с помощью простого одноплатного переключателя без разрыва цепи тока. Принципиальная электрическая схема автотрансформатора приведена на рис. 1.
Обмотка автотрансформатора состоит из 27 секций. Первая секция содержит 756 витков, а последующие по 21 витку провода ПЭЛ 0,86. Сечение сердечника 12 см2. Однорядный переключатель имеет 25 рабочих контактов и ползунок, несущий 2 контакта, один из которых, главный, служит для переключения секций (с разрывом цепи тока), второй — добавочный, обеспечивающий работу переключателя без разрыва цепи. Ширина каждого контакта С ползунка должна быть немного меньше ширины А контакта платы, но в то же время общая ширина В главного и добавочного контактов с зазором между ними должна быть немного больше расстояния Д между соседними контактами платы, чтобы при движении ползунка перекрывались два соседних контакта платы. Добавочный контакт соединен с главным через сопротивление Rг—10-1-15 ом, так что в момент, когда контакты ползунка замыкают сразу два соседних контакта платы, соответствующая секция оказывается замкнутой на сопротивление.
Выходное напряжение контролируется по вольтметру переменного тока, шкала которого освещается сигнальной лампой Л (6,3 в * О,28 а). Лампа питается от одной из секций автотрансформатора, напряжение между контактами которой составляет 5 в. В качестве вольтметра можно использовать малогабаритный миллиамперметр постоянного^ тока чувствительностью 14-1,5 ма с германиевыми выпрямителями типа ДГ-Ц244-ДГ-Ц27 или Д7Ж и добавочным сопротивлением Rд. Для включения и выключения автотрансформатора служит вылючатель Вк. При регулировке напряжения ручка поворачивается по часовой стрелке от начальной позиции до тех пор, пока прибор не покажет 220 в. Для защиты автотрансформатора от резких бросков напряжения в сети служит предохранитель.
