УСОВЕРШЕНСТВОВАНИЕ ЛАМПЫ-ВСПЫШКИ
А. ПАРКАНСКИЙ, Радио №5/1966, ст.39

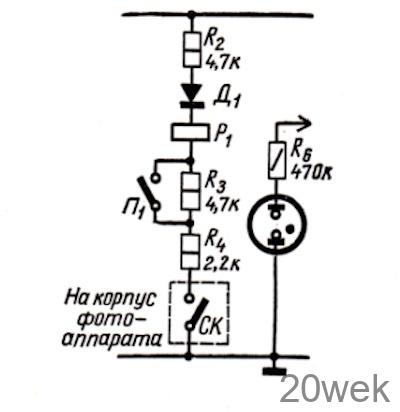

Простая лампа-вспышка с питанием от сети («Радио», № 12, 1965 г., стр. 43) работает очень хорошо, но при включении синхроконтакта корпус фотоаппарата оказывается под напряжением по отношению к обоим проводам сети. Происходит это потому, что синхроконтакт, соединенный с металлическими частями корпуса фотоаппарата, включен в середине цепочки R1R2Д1Р1R3R4 (см. рис. в № 12), на которую подается напряжение сети. Если перенести синхроконтакт в конец цепочки, как показано на нашем рисунке,
так, чтобы при включении устройства в сеть синхроконтакт оказывался соединенным непосредственно с нулевым проводом сети, работа с лампой-вспышкой становится безопасной, так как напряжение между нулевым проводом и землей мало или отсутствует совсем.
Чтобы определить, какой из двух проводов сети нулевой, можно воспользоваться неоновой лампой, имеющейся в фотовспышке. Для этого, касаясь рукой металлических частей корпуса фотоаппарата, к которому подключен один электрод лампы, включают в гнездо сети щуп, соединенный через резистор с другим электродом. При включении щупа в гнездо нулевого провода свечение в лампе отсутствует совершенно. В качестве щупа применяется однополюсная штепсельная
вилка. Отсутствие индикатора заряда конденсатора неудобств не вызывает, так как конденсатор заряжается менее чем за секунду, поэтому лампа вспышка после включения в сеть всегда готова к работе
