УСИЛИТЕЛЬНЫЙ КАСКАД С БОЛЬШИМ ВХОДНЫМ СОПРОТИВЛЕНИЕМ
Г. Петин, Радио №12/1965, ст.36
Каскад, обладающий большим входным сопротивлением, может быть полезен для целого ряда устройств.

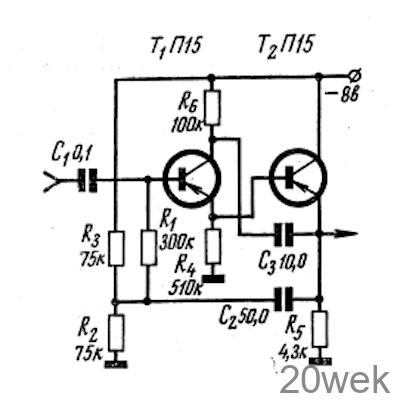

Повышение входного сопротивления усилителя, изображенного на рисунке, достигается последовательным включением двух эмиттерных повторителей и охватом последних двумя цепями обратной связи.
Положительная обратная связь, подаваемая через цепочку С2R1 с эмиттера транзистора Т2 на базу транзистора Т1, значительно увеличивает измеренную со стороны входа, эффективную величину сопротивления R1
Вторая цепь обратной связи, подаваемой с эмиттера транзистора Т2 через конденсатор С3 на коллектор транзистора Т1, увеличивает эффективную величину сопротивления утечки коллекторного перехода последнего. Входное сопротивление каскада имеет порядок 10—15 мегом в диапазоне частот от 10 до 6000 гц, коэффициент передачи его близок к единице. Недостатком усилителя является сравнительно узкий рабочий диапазон температур: при увеличении температуры окружающей среды выше 40—45° С его входное сопротивление резко падает
