Усилительный блок-приставка для телевизоров

Ю. МАРКАУСКАС, М. НАГЯВИЧУС, Радио №7/1966, ст.28

Блок-приставка предназначается для увеличения чувствитель­ности телевизора с полосой промежуточных частот, простираю­щейся от 31,5 до 38 Мгц (по новому ГОСТу). Такие частоты имеют все унифицированные телевизоры (УНТ- 35, УНТ-47 и УНТ-59), а также теле­визор «Темп-6М». Приставка вклю­чается между выходом блока ПТК и входом усилителя ПЧ телевизора.

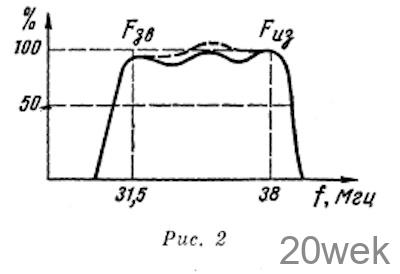

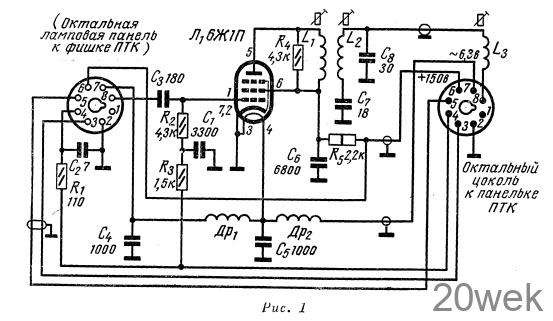

В приставке смонтирован широко­полосный резонансный усилитель ПЧ, собранный па лампе 6Ж1П (Л₁). Принципиальная схема его пред­ставлена на рис. 1. Усилитель охва­чен АРУ. Напряжение АРУ подается на управляющую сетку лампы Л₁ с выхода устройства АРУ телевизора. Ширина полосы пропускания усили­теля такая же, как у блоков ПТК-5, ПТК-5/7, ПТК-7, к которым он присоединяется (см. частотную ха­рактеристику, изображенную на рис. 2). Входное и выходное сопро­тивления усилителя приставки соот­ветствуют сопротивлению нагрузки блока ПТК. Поэтому приставка не вносит расстройки в тракт изобра­жения телевизора, к которому она подключена

Шасси приставки изготовляют из алюминия толщиной 1,5 мм или мягкой стали толщиной 0,8-у1,0 мм. Развертка шасси показана на рис. 3. Планка а прикрепляется любым спо­собом к местам боковых стенок шасси, ограниченным пунктирными линиями и обозначенным буквами а—а. Эта планка служит для увеличения ме­ханической прочности конструкции. Кроме того, на ней устанавливают монтажную плату с лепестками для деталей. Болты, которыми прикреп­ляется к шасси вторая монтажная плата (с тремя лепестками), пропу­скают в отверстия, обозначенные буквами б—б. Отверстие в левой боковой стенке шасси предназначено для октальной ламповой панели, в ко­торую будет вставляться фишка блока ПТК, а отверстие диаметром 10 мм в правой боковой стенке — для прохода проводников, идущих к выходной фишке приставки, в ка­честве которой используется окталь­ный ламповый цоколь с колпачком.

Катушки приставки наматываются на каркасах диаметром 9 мм, изго­товленных из полистирола или орга­нического стекла. Во внутреннем отверстии каркасов делают резьбу М6 Х 0,75 для сердечников. Катушки L₁ и L₂ размещены на одном каркасе длиной 30 мм, причем L₁ содержит 25 витков провода ПЭВ 0,31, намотан­ных непосредственно на каркасе в один слой виток к витку. Катушка L₂ наматывается на картонной ман­жетке, плотно прилегающей к кар­касу, и имеет 12 витков провода ПЭВ 0,31. Способ намотки такой же, как у L₁.

Катушка L₃ расположена на кар­касе длиной 25 мм. Этот каркас устанавливается в центре лампового цоколя выходной фишки приставки, под колпачком. Катушка содержит 17 витков провода ПЭВ 0,31 и намо­тана в один слой, виток к витку. Все катушки настраиваются латунными или железными сердечниками диа­метром 6 мм и длиной 10 мм.

При монтаже приставки нужно присоединять выводы катушек так: нижний вывод L₁ (начало катушки) к экранирующей сетке лампы Л₁, верхний вывод (конец) этой катушки — к аноду Л₁; нижний вывод (начало) L₂ — к лепестку монтажной планки, к которому припаивается кабель РК-19 длиной 250—350 мм, идущий к катушке L₃, и верхний вывод (конец) L₁ — к конденсатору С₇.

Дроссели Др₁ и Др₂ в цепи питания накала одинаковы. Они наматыва­ются проводом ПЭВ 0,51 без каркаса на оправке диаметром 4 мм в один слой виток к витку и содержат по 15 витков. На дроссели надеты полихлорвиниловые трубки во избежание замыкания их на шасси.

В том случае, если приставка бу­дет использоваться в телевизоре, где установлены блоки ПТК-5/7 или ПТК-7, необходимо проследить, что­бы соединительные проводники от лепестков 3 и 5  ламповой панели были припаяны соответствен­но к тем же самым ножкам цоколя выходной фишки, иначе не будет работать система автоматической подстройки гетеродина. Если приставка будет работать совместно с ПТК-5, эти соединительные проводники ис­ключаются.

При монтаже приставки нужно придерживаться номиналов деталей, указанных на принципиальной схеме. В противном случае возможны иска­жения частотной характеристики уси­лителя. Например, при уменьшении величины сопротивления резистора R4 до 2,7 — 3 ком в середине частот­ной характеристики образуется про­вал

Приставку настраивают с помощью ГСС и лампового вольтметра. При отсутствии приборов ее можно на­строить по испытательной таблице 0249. При такой настройке расстоя­ние между L₁ и L₂ должно составлять 1,0 —1,5 мм
