Усилитель высокой частоты

Радио №12/1964, ст.51

Для повышения чувствительно­сти и избирательности приемни­ка при слабом приеме и приеме с помехами в диапазоне средних волн (510 кгц—1605 кгц) можно применить добавочный усилитель вы­сокой частоты на лампе 6Ж1П или 6Ж5П и ферритовую антенну.

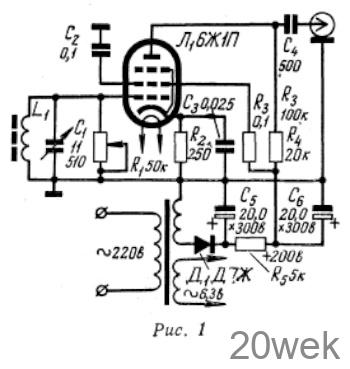

Схема усилителя (рис. 1) предус­матривает питание усилителя как от приемника, так и от собственного выпрямителя, если усилитель выпол­нен в виде отдельной приставки., Катушка L1 наматывается на ферри­товом стержне длиной 240 мм, диа­метром 84-12 мм и состоит из 80 витков литцендрата ЛЭШО 10 х 0,05 мм.

Перестройка по диапазону осу­ществляется конденсатором С1, по­лоса пропускания регулируется по­тенциометром R1
