УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ

Г. Крылов, Радио №2/1966, ст.28

Усилитель НЧ выполнен на ма­лораспространенных лампах ти­па 6С19П, однако их применение позволяет построить выходной ка­скад по бестрансформаторной схеме и получить высокие качественные показатели его работы. Усилитель предназначен для воспроизведения грамзаписи с обычных и долгоигра­ющих пластинок. Выходная мощ­ность его 2 вт при коэффициенте нелинейных искажений менее 1%. Максимальная мощность 3 вт. Не­равномерность частотной характе­ристики в диапазоне звуковых частот 20—20 000 гц не более 1 дб. Регу­лировка тембра позволяет получить подъем низших и высших звуковых частот не менее 4 дб и завал — не менее 10 дб. Уровень фона — 50 дб.

Принципиальная схема

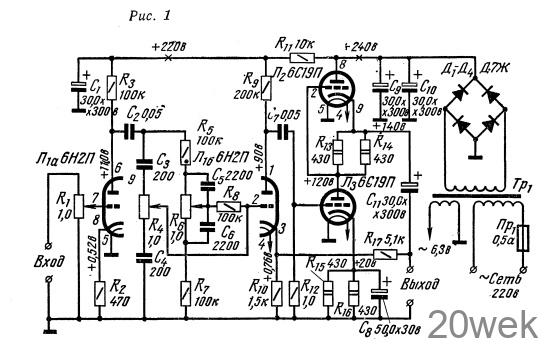

Первые два каскада усилителя (рис. 1) выполнены на двойном три­оде типа 6Н2П (Л₁). Между первым и вторым каскадами включен регу­лятор тембра. Выходной каскад соб­ран по двухтактно-параллельной схеме на мощных триодах типа 6С19П (Л₂ и Л₃). По постоянному току эти лампы включены последо­вательно, по переменному — парал­лельно. Напряжения смещения и воз­буждения на лампу Л₂ снимаются с сопротивлений R₁₃, R₁₄. Для умень­шения искажений и выходного сопро­тивления введена отрицательная обратная связь по напряжению глу­биной 20 дб. Напряжение обратной связи снимается с выхода усилителя и подается в цепь катода лампы вто­рого каскада.

Выпрямитель собран по мостовой схеме на диодах типа Д7Ж

Конструкция

Усилитель собран на шасси из алюминия толщиной 1,5 мм разме­ром 208X92X53 мм. Детали пер­вого каскада следует максимально удалить от силового трансформатора.

Силовой трансформатор собран на сердечнике из пластин Ш-32, толщина набора 32 мм, площадь окна (16X48) мм². Сетевая обмотка содержит 880 витков провода ПЭЛ 0,33, анодная — 770 витков провода ПЭЛ 0,33, а накальная — 28 витков провода ПЭЛ 0,96.

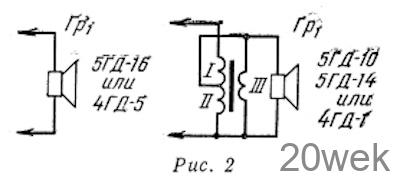

Согласующий автотрансформатор (см. рис. 2) собран на сердечнике из пластин УШ-16, толщина набора 32 мм, секция 1 содержит 500 витков провода ПЭЛ 0,33, секции II и III — по 70 витков провода ПЭЛ 0,51. Первой наматывается секция II и последней — III.

Налаживание.

Собранный из проверенных дета­лей усилитель налаживания не тре­бует. Режимы ламп измерены авометром ТТ-1 с входным сопротивле­нием 5000 ом/в. Усилитель некри­тичен к величине нагрузки. Она может лежать в пределах 200— 500 ом. Высокоомные громкогово­рители подключаются к выходу уси­лителя непосредственно, а низкоом­ные — через согласующий авто­трансформатор (рис. 2).

С целью снижения фона целесо­образно на место конденсаторов С₉ и С₁₀ поставить конденсатор емко­стью 150 мкф, рассчитанный на напряжение 300 в. Для увеличения чувствительности можно несколько ослабить обратную связь, увеличив сопротивление R₁₇ до 7,5 ком. Для облегчения монтажа можно несколь­ко увеличить размеры шасси
