Усилитель НЧ на транзисторах

В. Жильцов, Радио №10/1964, ст.27

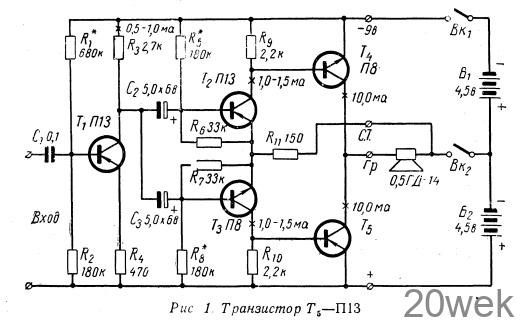

Усилитель (рис. 1) отличается ма­лыми нелинейными и фазовыми иска­жениями. Он предназначен для рабо­ты в переносной радиоприемной ап­паратуре или радиограммофоне.

Основные показатели усилителя: выходная мощность 150 мВт при нелинейных искажениях менее 3%, частотная характеристика в полосе 604-20000 гц имеет неравномерность ±1 дб, характеристика усилителя линейна в динамическом диапазоне 40 дб. Чувствительность усилителя 15 мв, входное сопротивление 70 ком.

Выходной каскад и каскад пред­варительного усиления выполнены на транзисторах П13 и П8 по двух­тактной схеме с последовательным питанием.

Усилитель питается от двух бата­рей типа КБС-Л-0,5 или от аккуму­ляторной батареи из 6 элементов типа Д-0,2. Источник питания имеет среднюю точку. В качестве нагрузки выходного каскада используется громкоговоритель типа 0,5-ГД-14 (сопротивление звуковой катушки 28 ом). Особенностью данного усилителя является то, что двухтактный кас­кад предварительного усиления (транзисторы Т₂ и Т3) и выходной каскад работают в классе А или АВ, для чего на транзисторы Т₂ и Т₃ подается смещение с делителя R₇, R₈. Сопротивление R11 служит для обратной связи по току.

Входной каскад выполнен на тран­зисторе Т1 типа П13 по схеме с об­щим эмиттером. Схема каскада имеет высокое входное сопротивление, не­обходимое для работы от пьезозву­коснимателя. При использовании усилителя в любом транзисторном переносном приемнике для под­нятия чувствительности усилителя можно зашунтировать сопротивле­ние R₄ электролитическим конденса­тором емкостью 5 мкф.

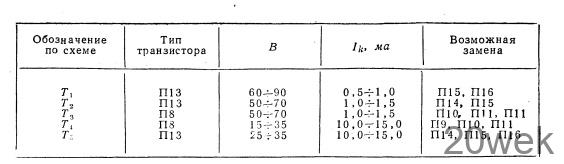

Режим работы транзисторов и возможная замена приведены в таб­лице 1. Транзисторы Т₂, Т₃ и Т₄, Т₅ подбираются попарно по идентич­ности параметров В и I_К0.

Усилитель собран на плате разме­ром 70X32 мм из фольгированного гетинакса толщиной 1,5 мм, монтаж выполнен печатным способом. Схема печатной платы (вид со стороны паек) приведена на рис. 2.

На рис. 3 показана схема разме­щения деталей на плате. Для монта­жа деталей в плате просверлены от­верстия диаметром 1 мм. Плата имеет 6 монтажных штырьков для подклю­чения усилителя. Конденсатор С1 на плате не устанавливается, а под­ключается к штырьку входа усили­теля.

В качестве выключателей Вк₁ и Вк₂ можно применить сдвоенный тумблер.

Налаживание усилителя сводится к установлению режимов работы транзисторов по постоянному току, приведенных в таблице 1. Налажива­ние начинается с подбора режима транзисторов Т₂ и T₃, для чего в цепи коллекторов транзисторов по­очередно включается миллиампер­метр. Подбором сопротивлений R5 и R₈ устанавливается необходимый коллекторный ток. Затем проверяют режим транзисторов Т₄ и Т₅, для чего замеряют их коллекторные то­ки. В случае, если величины токов превышают 15 ма, то увеличивают сопротивления R₅ и R8 или умень­шают сопротивления R₉ и R_10.

При правильно налаженном усили­теле ток в режиме покоя в цепи сред­ней точки источника питания близок к нулю.

Последним налаживается входной каскад на транзисторе Т1. Режим это­го транзистора устанавливается под­бором величины сопротивления R1.

Работу усилителя можно прове­рить, подключив к нему звукоснима­тель
