УКВ ферритовая антенна

Радио №7/1964, ст.54

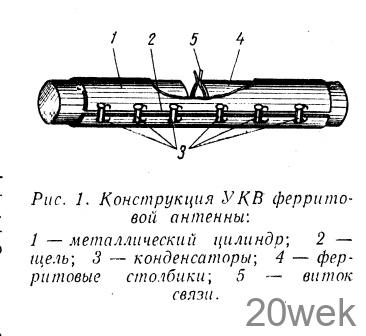

В современных приемниках (как настольных, так и переносных) для приема УКВ радиовещательных станций применяются дипольные или штыревые антенны. Эти антенны уве­личивают габариты приемного уст­ройства и обладают характерным не­достатком, затрудняющим пользова­ние приемником, а именно: когда к приемнику приближают руку (во время настройки) или другой предмет, это влияет на настройку входного контура. От этого недостатка свобод­ны ферритовые антенны, но до по­следнего времени такие антенны, эффективно работающие в УКВ диа­пазоне, не были разработаны. В кон­це 1963 года было опубликовано опи­сание очень своеобразно сконструи­рованной УКВ ферритовой антенны для переносного приемника (УКВ диапазон 87—104 Мгц). Ее конструк­ция показана на рис. 1. В этой антенне нет контурной ка­тушки, как у ферритовых антенн для диапазонов длинных и средних волн. Ее заменяет металлический ци­линдр 1 (авторы статьи называют его резонатором) с щелью 2 по всей длине. Вдоль щели расположены пять или шесть керамических кон­денсаторов малой емкости 3 на рав­ном расстоянии один от другого. Внутри цилиндра помещены два столбика 4 из феррокскуба (феррита с начальной магнитной проницаемо­стью m—25 и tgb—0,01). Расстояние между столбиками- можно менять.

УКВ ферритовая антенна

В зазоре между ними размещен ви­ток связи 5. Оба вывода этого витка присоединяются к входу транзистор­ного усилителя ВЧ. Весь ВЧ блок приемника (усилитель ВЧ, преобра­зователь и гетеродин) смонтирован на узкой плате, расположенной вдоль щели цилиндра. Перестройка антен­ны с одной частоты на другую произ­водится путем изменения зазора меж­ду столбиками, а в остальных кон­турах ВЧ блока — изменением ин­дуктивности. Антенна имеет следую­щие размеры отдельных элементов: длина цилиндра 140 мм, общая длина обоих ферритовых столбиков— 160 мм, их диаметр — 25 мм, шири­на щели — порядка двух мм.

Кпд описываемой антенны состав­ляет 5%. Он гораздо больше кпд обычных ферритовых антенн. Изме­рения показали, что такая антенна по чувствительности несколько (на 7 — 10 дб) хуже диполя и имеет по­лосу пропускания 1 Мгц.

Для постройки антенны на диапа­зон 66—74 Мгц, в котором работают УКВ радиовещательные станции СССР, целесообразно применять фер­риты марок 30ВЧ и 50ВЧ, а также несколько увеличивать размеры ан­тенны. Емкости конденсаторов, за­мыкающих щель, подбираются опыт­ным путем (для диапазона 66—74 Мгц ориентировочно в пределах 20 -­51 пф).
