Транзисторный видеоусилитель

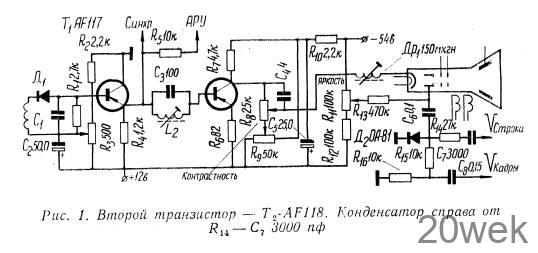

Видеоусилит.ель, схема которого изображена на рис. 1, имеет коэффициент усиления около 42 при полосе пропускания 4,5 Мгц. Транзистор AF 117 (Т1) работает как эмиттерный повторитель. Напряжение на сопротивлении R1 в цепи эмиттера этого транзистора имеет такую же полярность, как на сопротивлении R1 нагрузки видеодетектора и почти ту же величину.
Это напряжение через контур L2C3 фильтра-пробки, настроенной на промежуточную частоту звукового сопровождения, поступает на базу транзистора AF 118 (T2), через сопротивление R5— в систему АРУ и непосредственно — на вход узла синхронизации телевизора. Сопротивление R6 в цепи эмиттера транзистора T2 не шунтировано конденсатором, чтобы избежать появления частотно-зависимой отрицательной обратной связи. В цепи коллектора Т2 находятся сопротивления: нагрузки R7, регулировки контрастности R8 и установки уровня черного R9. Движок переменного сопротивления R8 связан с коллектором Т2 через конденсатор С4 и с катодом кинескопа — через корректирующий дроссель Др1. При повороте этого движка от нижнего (по схеме) положения до верхнего амплитуда сигнала на катоде кинескопа изменяется в 3 раза. Через RC-цепочки C7R14 и С8R15R16 на сетку кинескопа подаются в отрицательной полярности импульсы обратного хода строчной и кадровой разверток. Эти импульсы запирают кинескоп на время обратного хода луча.
Funkschau № 17, 1963 г.
Транзистор AF117 можно заменить П406, и АР118—П20, П21, П21 А.
