Транзисторный стереодешифратор фирмы «Siemens»

Радио №5/1966, ст.59

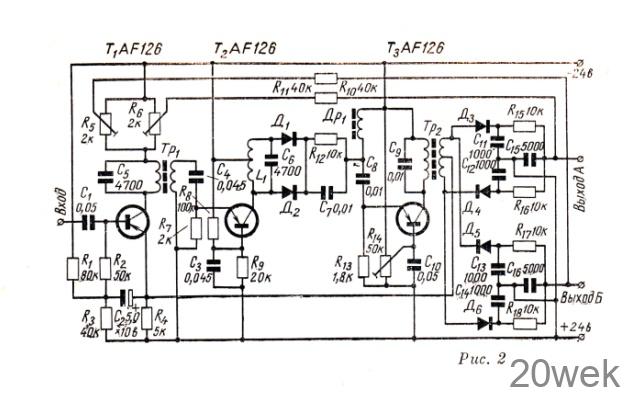

Схема транзистор­ной приставки изображена на рис. 2. Она также построена по принципу дешифратора с пилот-сигналом. Пе­реходное ослабление между стерео­каналами в диапазоне 300 гц 4- 13 кгц не менее 34 дб, а на частоте 2 кгц достигает 40 дб.

Первый транзистор Т₁ для сум­марного сигнала является каскадом с общим эмиттером, для разностного сигнала — каскадом с общим кол­лектором. Суммарный сигнал выде­ляется преимущественно на активных резисторах R₅R₆, включенных по­следовательно с первичной обмоткой трансформатора Тр₁. Пилот-сиг­нал (19 кгц) со вторичной обмотки Tp₁ подается на эмиттер транзистора Т₂, включенного по схеме с общей базой. Нагрузкой этого каскада слу­жит контур L₁C6. Здесь пилот-сиг­нал усиливается, и частота его уд­ваивается с помощью диодов Д1Д2- Полученная таким образом подне­сущая частота (38 кгц) усиливается в следующем каскаде, собранном по схеме с общей базой. Нагрузкой его служит низкочастотный тран­сформатор Тр₂.

Во вторичной обмотке трансфор­матора Тр₂ сигнал поднесущей ча­стоты смешивается с разностным сиг­налом и детектируется диодами Д₃—Д₆. В результате уменьшенный по частоте разностный сигнал и суммарный сигнал складываются, об­разуя сигналы каналов А и Б.

Потенциометры R₅ и R6 в коллек­торной цепи первого каскада позво­ляют регулировать амплитуду сум­марного сигнала с целью получения максимального переходного ослабле­ния между стереоканалами. Резистор R₁₄ определяет положение рабочей точки транзистора Т₃.
